Ru

21

03

Подключение оборудования

низкочастотных громкоговорителя

выводят одинаковое звучание.

Двухполосное усиление

громкоговорителей

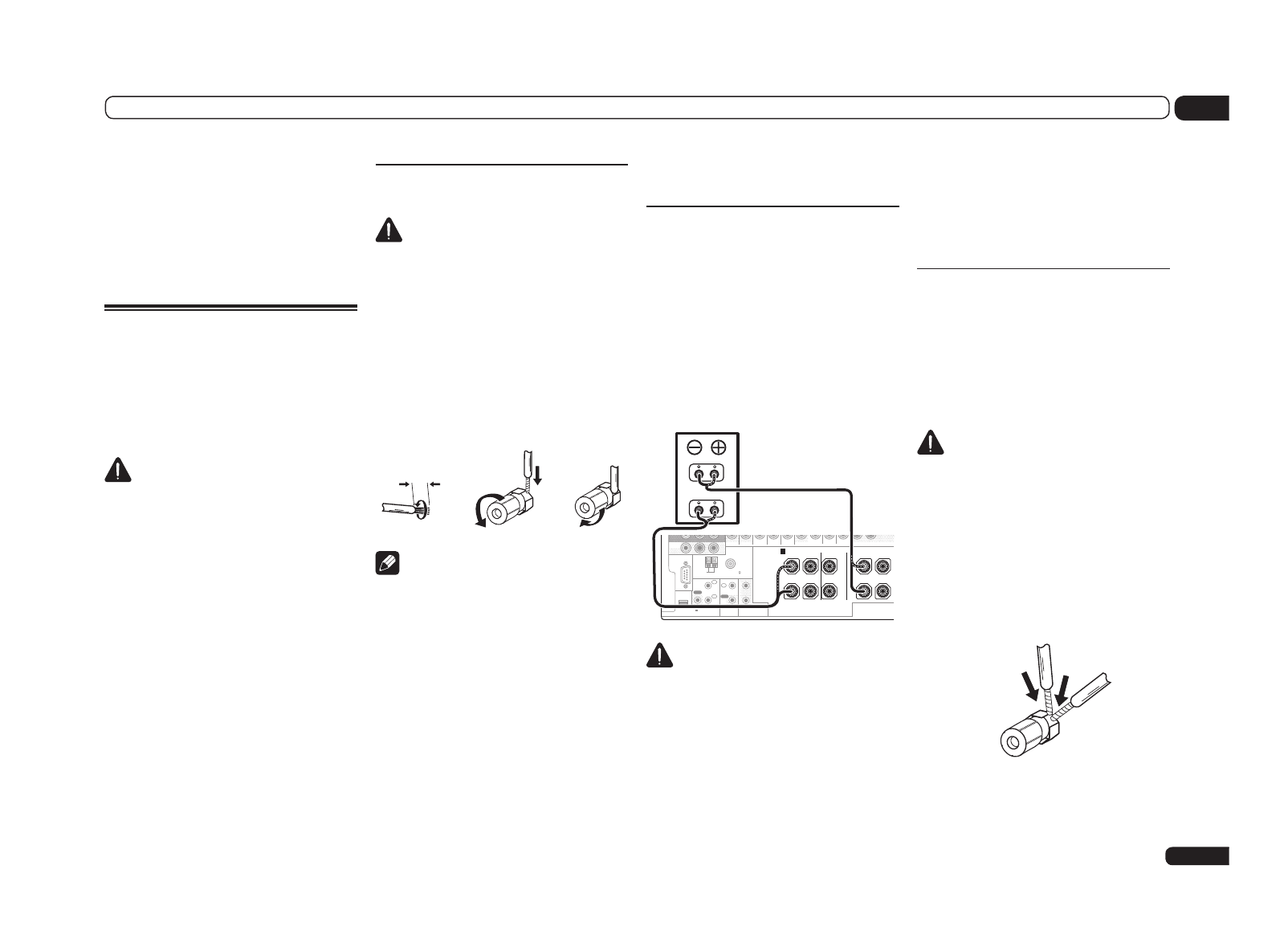

Двухполосное усиление происходит при

подключении высокочастотной головки и

низкочастотной головки громкоговорителей

к различным усилителям для лучшего сра

-

батывания кроссовера. Для этого исполь

-

зуемые громкоговорители должны быть

совместимы с двухполосным усилением

(иметь отдельные терминалы для высоких и

низких частот), и повышение качества зву

-

чания будет зависеть от типа используемых

громкоговорителей.

High

Low

RS-232C

ZONE2

OUT

CENTER

CU-RF100

FRONT

CENTER

R

L

R

L

SPEAKERS

FRONT HEIGHT

A

FM UNBAL 75

AM LOOP

ANTENNA

(OUTPUT 5 V
    150 mA MAX)

CONTROL

IR

OUT

IN

OUT

IN 1

IN 2

2

1

12 V TRIGGER

(OUTPUT 12 V
 TOTAL 150 mA MAX)

AUDIO

Громкоговоритель,
совместимый с
двухполосным
усилением

 ПРЕДУПРЕЖДЕНИЕ

!

  Большинство громкоговорителей

с терминалами

High

 и

Low

 имеют

две металлические пластины,

соединяющие терминалы

High

 и

Low

. При двухполосном усилении

громкоговорителей данные пластины

необходимо удалить во избежание

серьезных повреждений усилителя. Для

получения дополнительной информации

см. руководство для громкоговорителя.

!

  Если используемые громкоговорители

имеют съемный разделительный фильтр,

убедитесь в том, что при подключении

двухполосного усиления он не снят.

Это может привести к повреждению

громкоговорителей.

Двухпроводное подключение

громкоговорителей

Громкоговорители также могут подклю

-

чаться с помощью двухпроводного подклю

-

чения, если они поддерживают двухполос

-

ное усиление.

!

  При использовании данных подключений,

настройка

Speaker System

 не производит

никакого эффекта.

 ПРЕДУПРЕЖДЕНИЕ

!

  Не подключайте различные

громкоговорители к одному и тому же

терминалу таким образом.

!

  Также, при выполнении двухпроводного

подключения, учитывайте меры

предосторожности для двухполосного

усиления, показанные выше.

%

  Для двухпроводного подключения

громкоговорителя подключите два

кабеля громкоговорителя к разъему

громкоговорителя на ресивере.

слушателем, чем при воспроизведении в

режиме домашнего кинотеатра.

!

  Старайтесь не размещать

громкоговорители объемного звучания от

места слушателя дальше, чем передние

и центральный громкоговорители. В

противном случае может произойти

ослабление эффекта объемного звучания.

Подключение

громкоговорителей

Подключение каждого громкоговорителя к

ресиверу предусматривает подключение

к положительному (+) и отрицательному

(–) терминалам. Убедитесь в том, что

они совпадают с терминалами на самих

громкоговорителях.

 ПРЕДУПРЕЖДЕНИЕ

!

  Данные терминалы громкоговорителей

содержат

ОПАСНОЕ ДЛЯ ЖИЗНИ

напряжение. Во избежание риска

электрошока при подключении или

отсоединении кабелей громкоговорителей,

перед прикосновением к любым

неизолированным частям, отсоедините

кабель питания.

!

  Оголенные концы провода

громкоговорителя должны быть

обязательно скручены и вставлены в

терминал громкоговорителя до конца.

Если провода будут соприкасаться друг

с другом или контактировать с задней

панелью или металлическими частями

терминалов других громкоговорителей,

это может запустить схему защиты с

установкой аппарата в режим ожидания.

Подключение зачищенным

проводом

 ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что все громкоговорители

надежно установлены. При этом не только

улучшается качество звучания, но и умень

-

шается риск повреждения устройства или

получения травмы в результате падения

громкоговорителей, вызванного внешними

воздействиями, например землетрясением.

1  Скрутите оголенные жилы провода.
2  Освободите терминал и вставьте

оголенный провод.
3  Закрутите терминал.

1

2

3

10 mm

 Примечание

!

  О подключении противоположных концов

кабелей громкоговорителей к самим

громкоговорителям см. документацию к

ним.

!

  Для подключения низкочастотного

громкоговорителя используйте кабель

RCA. Подключение с помощью кабелей

громкоговорителей невозможно.

!

  При наличии двух низкочастотных

громковорителей, второй низкочастотный

громкоговоритель можно подключить к

терминалу

SUBWOOFER 2

. Подключение

двух низкочастотных громкоговорителей

усиливает басовое звучание, позволяя

добиться более мощного воспроизведения

звучания. В таком случае оба
