Ru

19

03

Подключение оборудования

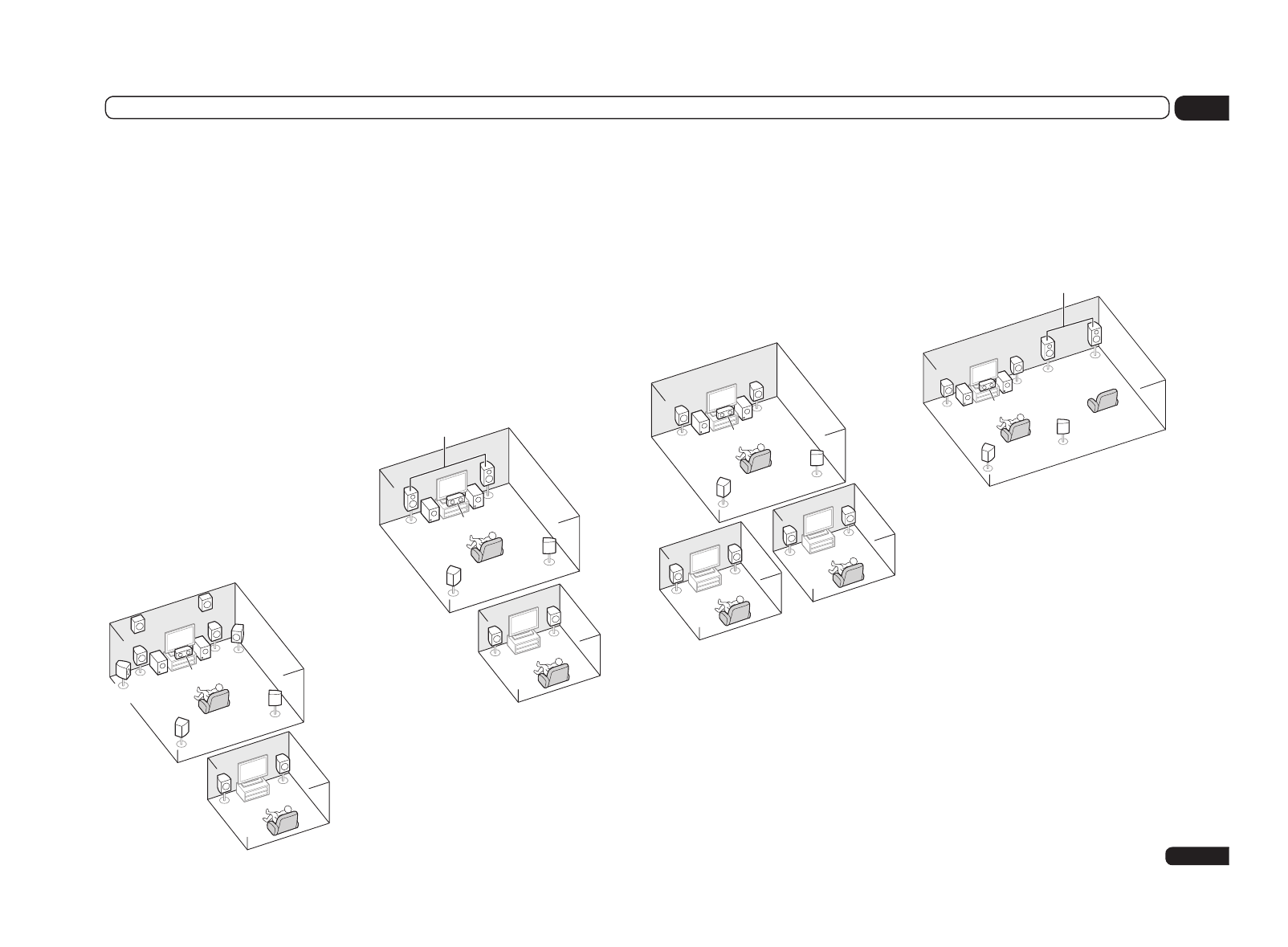

[E] Подключение 7.2-канальной

системы объемного звучания

(передние верхние/передние боковые)

и ZONE 2 (Multi Zone)

!

  Настройка

Speaker System

:

7.1ch FH/FW + ZONE 2

Данные подключения позволяют одно

-

временно прослушивать 7.2-канальное

объемное звучание в основной зоне и сте

-

реофоническое воспроизведение на другом

компоненте в ZONE 2. (Выбор устройств

приема ограничен.)

Данная схема расположения громкогово

-

рителей/шаблон использования воспро

-

изводит 7.2-канальное воспроизведение

с использованием передних верхних и

передних боковых каналов в основной зоне.

См. [D] для получения 7.2-канального вос

-

произведения с использованием задних

каналов объемного звучания с подключени

-

ями ZONE 2.

Невозможно одновременно выводить зву

-

чание от передних верхних громкоговорите

-

лей и передних боковых громкоговорителей.

Выводящие звучание громкоговорители

можно переключать с помощью кнопки

SPEAKERS

. Подробнее, см.

Переключение

терминалов громкоговорителей на стр.

69

.

L

L

R

R

ZONE 2

C

SW 1

SW 2

FWR

FWL

FH L

F H R

S L

SR

Основная зона

Под-зона

[F] Подключение 5.2-канальной

системы объемного звучания и

переднего двухполосного усиления

(высококачественное объемное

звучание) и ZONE 2 (Multi Zone)

!

  Настройка

Speaker System

:

5.1ch Bi-Amp + ZONE 2

Данные подключения позволяют одно

-

временно прослушивать воспроизводящие

высококачественное звучание передние

громкоговорители с двухполосным усиле

-

нием и 5.2-канальное объемное звучание в

основной зоне, а также стереофоническое

воспроизведение на другом компоненте

в ZONE 2. (Выбор устройств приема

ограничен.)

L

R

ZONE 2

L

R

SL

SR

Front Bi-Amp

SW 1

SW 2

C

Основная зона

Под-зона

[G] Подключение 5.2-канальной

системы объемного звучания и ZONE 2/

ZONE 3 (Multi Zone)

!

  Настройка

Speaker System

:

5.1ch + ZONE 2+3

Данные подключения позволяют одно

-

временно прослушивать 5.2-канальное

объемное звучание в основной зоне и сте

-

реофоническое воспроизведение на другом

компоненте в ZONE 2 и ZONE 3. (Выбор

устройств приема ограничен.)

L

L

R

R

ZONE 2

L

R

ZONE 3

C

SW 1

SW 2

S L

S R

Основная зона

Под-зона

[H] Подключение 5.2-канальной

системы объемного звучания

и двухполосного усиления

Громкоговорителей B

Только SC-LX85

!

  Настройка

Speaker System

:

5.1ch + SP-B Bi-Amp

Данные подключения позволяют одно

-

временно прослушивать 5.2-канальное

объемное звучание в основной зоне и

стереофоническое воспроизведение того

же источника от громкоговорителей В. Для

получения высококачественного звучания

можно подключить громкоговорители В с

двухполосным усилением.

Выводящие звучание громкоговорители

можно переключать с помощью кнопки

SPEAKERS

. Подробнее, см.

Переключение

терминалов громкоговорителей на стр. 69.

S L

L

R

S R

C

SW 1

SW 2

L

R

Speaker B Bi-Amp

[I] Подключение 5.2-канальной

системы объемного звучания и

переднего двухполосного усиления и

двухполосного усиления объемного

звучания (высококачественное

объемное звучание)

Только SC-LX85

!

  Настройка

Speaker System

:

5.1ch F+Surr Bi-Amp

Подключение двухполосного усиления

передних громкоговорителей и громкогово

-

рителей объемного звучания для высоко

-

качественного звучания 5.2-канального

объемного звучания.
