3. Kokoaminen
Vetoakseli moottoriin (kuva 1-1)
Löysää lukkoruuvi (1). Työnnä vetoakselin
moottorin kytkinkoteloon niin pitkälle, että
vetoakselin merkki (2) on kytkinkotelon
kohdalla.
HUOM!
Mikäli akselin työntäminen merkittyyn asentoon
asti on vaikeaa, pyöritä akselia terän
kiinnikkeellä myötä- tai vastapäivään. Kohdista
putken lukkoruuvi akseliputken reikään.
Kiristä lukkoruuvi huolellisesti (3).
Vetoakseli moottorin (CG47EJ (T))
(kuva 1 -1B)
Kiinnitä moottori kytkinkoteloon (2) mukana
toimitetuilla neljällä ruuvilla tai pultilla (1).
UOMAITUS CG47EY (T) (kuva 1-2B, 2C)
Tämän mallin vetoakseli ja moottori on koottu
valmiiksi tehtaalla. Kiinnitä kaasukahva
kädensijaan ruuvilla ja mutterilla, ja asenna
sitten kädensija kiinnikkeisiin. Kiristä mutteri
sormivoimin.
Kahvan asentaminen (kuva 1-2)
Irrota kahva kiinnike (1) asennelmasta.
(Kuva 1-2)
Aseta kahvat paikalleen ja kiinnitä kiinnike
kiristämällä neljä ruuvia kevyesti. Säädä asento
oikeaksi. Kiristä sitten ruuvit kunnolla.
ädensijan asentaminen malliin CG47EJ (T)
(kuva 1-2D, 1-2E)
Aseta kädensijat paikalleen ja kiinnitä kiinnike.
Säädä asento. Kiristä kädensijan nuppi.
Kiinnitä kaasukahva kädensijaan ruuvilla ja
mutterilla.
Kaasuvaijeri/pysäytinnaru
Vedä pysäytinnarut (3) ja kaasuvaijeri (1)
suojaputken (2) läpi, irrota sitten lantiotyyny ja
kääri pysäytinnarut ja kaasuvaijeri (1) siihen
(kuva 1-3).
HUOMAA
Kiinnitä suojaputki vetoakseliin (CG47EJ) tai
kahvaan (CG47EJ (T)) nippusiteillä.
1
3
2

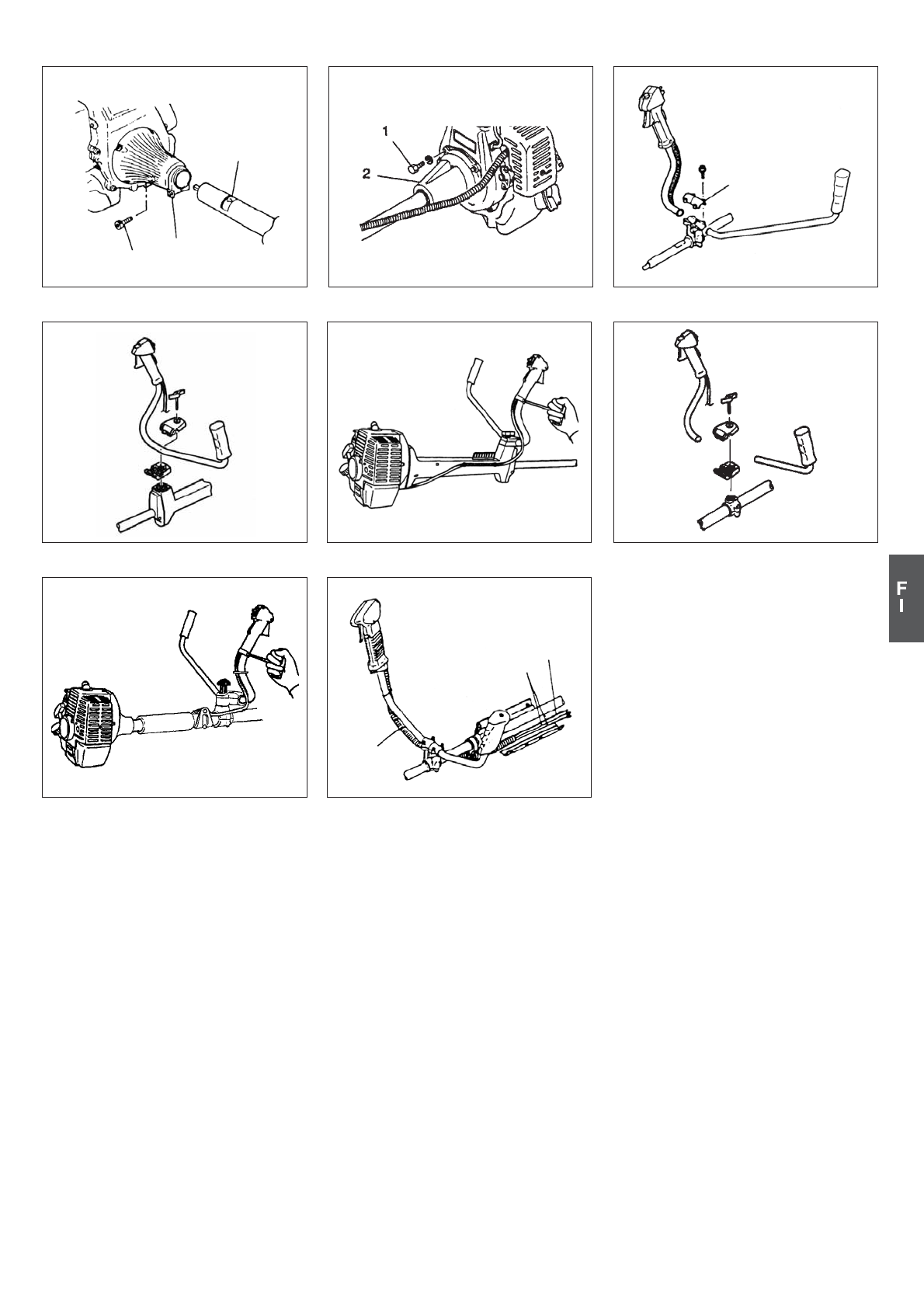

kuva. 1-1
kuva. 1-1B
kuva. 1-2B
kuva. 1-2
1
kuva. 1-2C
kuva. 1-2D
kuva. 1-2E
1
2
3
kuva. 1-3
