3. Montering

Drivaxel till motor (Fig. 1-1)

Lossa låsskruven (1).
Skjut in drivaxeln i kopplingshuset på motorn.
Axeln skall skjutas in tills markeringen på
drivaxelsröret (2) går emot kopplingshuset.

ANMÄRKNING!

Om det är svårt att föra in drivaxeln till
markeringen på drivaxelsröret skall drivaxeln
vridas med- eller moturs med hjälp av axel-
spetsen där skäret monteras, så att axelns
montering underlättas, Passa in hålet i
drivaxelsröret mot låsskruven och drag åt
denna skruv.
Drag sedan åt klammerskruven ordentligt (3).

Drivaxel till motor gällande CG47EJ (T)
(Fig.1 -1B)

Montera motorn på växellådan (2) med hiälp av
de medlevererade fyra bultarna (1).

Anmärkning gällande CG47EY (T)
(Fig.1-2B, 2C)

Drivaxeln och motorn till denna modell
monterades ihop vid tillverkningen. Det enda
som behöver göras är att fästa gasreglaget på
handtaget med en skruv och en mutter och
sedan montera handtaget i handtagsfästet. Dra
åt rattmuttern ordentligt för hand.

Montering av handtag  (Fig. 1-2)

Tag loss överfallet (1). (Fig. 1-3)
Montera handtagsbågarna och dra åt de fyra
skruvarna löst för att kunna justera styret till ett
bekväamt arbetsläge. Drag till sist ât skruvarna.

Montering av handtag på CG47EJ (T)
 (Fig. 1-2D, 1-2F)

Placera handtagen i handtagsfästet och dra åt
handtagsratten en liten aning. Justera
handtagen till lämpliga lägen och dra sedan åt
handtagsratten tills handtagen sitter fast
ordentligt.

Fäst gashandtaget på handtaget med en skruv
och mutter.

Startlina / stopplina

Stick stopplinan (3) och startlinan (1) igenom
skyddsslangen (2). Knäpp sedan upp
manschetten och knäpp den runt stopp- och
startlinorna (1) (se bild 1-3).

OBS!

Sätt fast skyddsslangen på verktygsskaftet
(CG47EJ) eller på handtaget (CG47EJ (T)) med
hjälp av slangklämmorna.

1

3

2

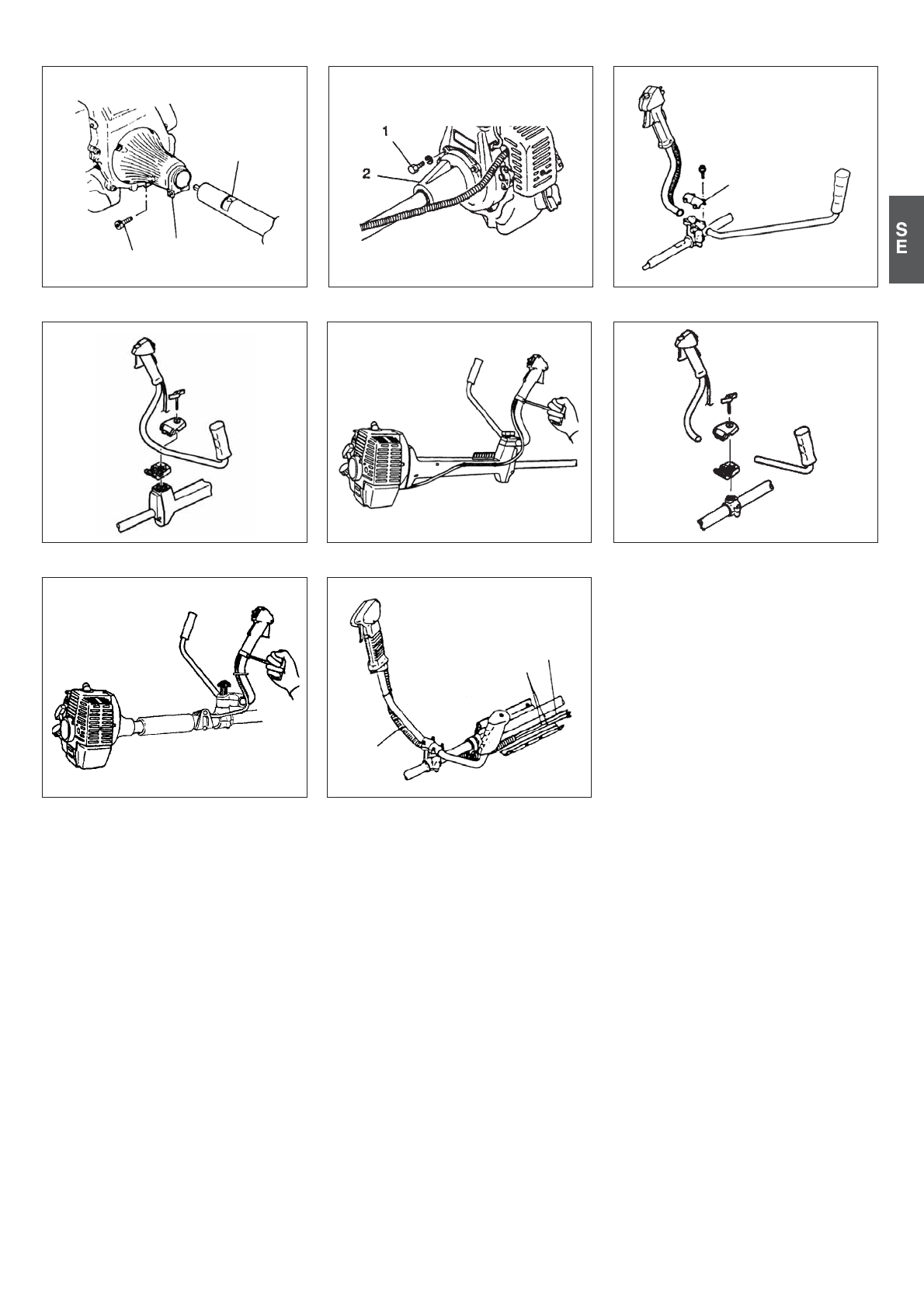

Fig. 1-1

Fig. 1-1B

Fig. 1-2B

Fig. 1-2

1

Fig. 1-2C

Fig. 1-2D

Fig. 1-2E

1

2

3

Fig. 1-3
