NO-7

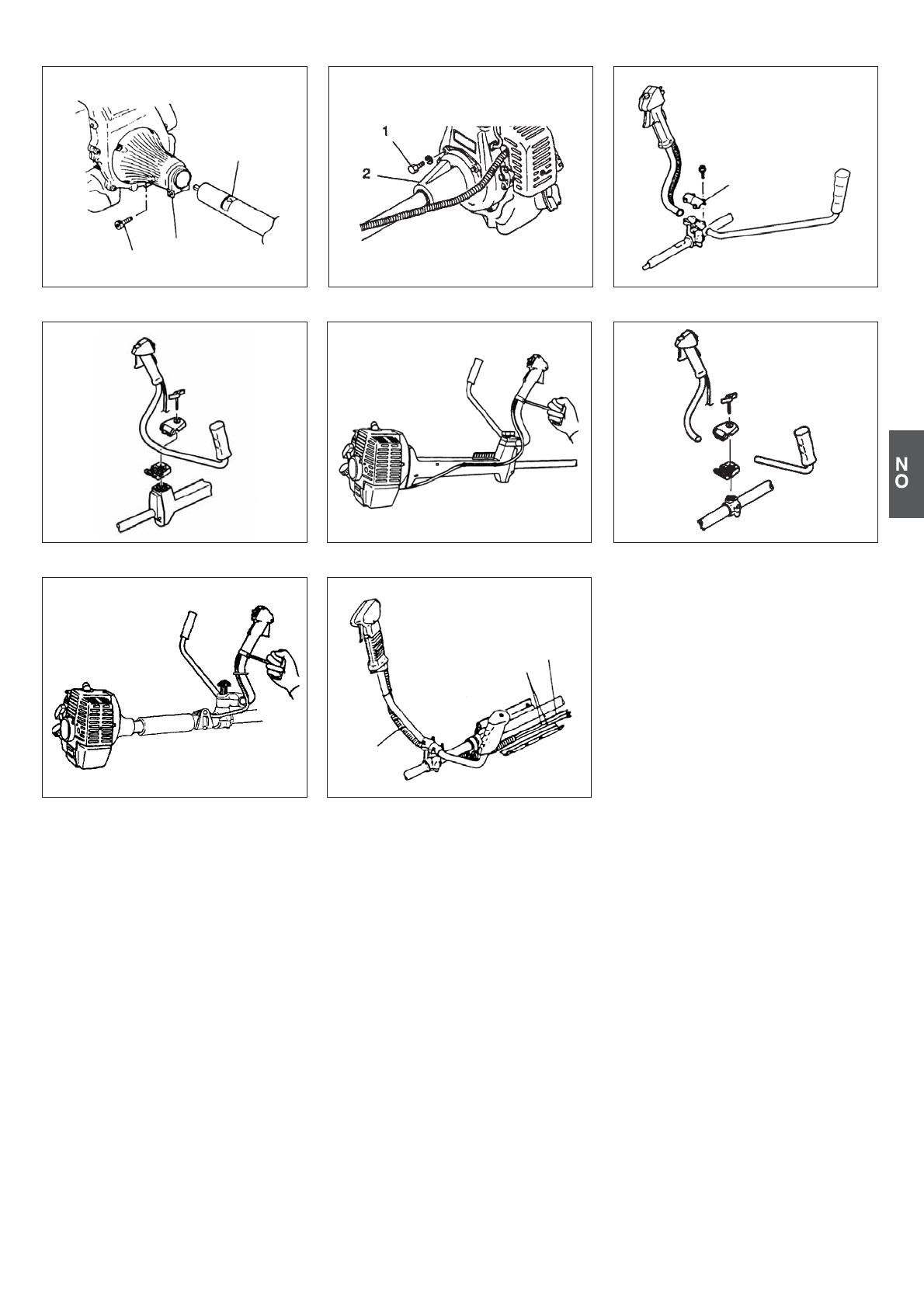

3. Montering

Drivaksel til motoren (Fig. 1-1)

Løsne rørlåsebolten (1). Press drivakselen godt
inn i motorens koblingsboks til posisjonsmerket
(2) på drivakselrøret møter koblingsboksen.

MERK!

Hvis det er vanskelig å presse drivakselen inn til
merket posisjon på drivakselrøret, kan
drivakselen dreies med eller mot klokka i enden
av klippemonteringen. Skru til rørlåsebolten ved
å justere mot hullet i akselrøret.
Skru deretter klammerbolten godt til (3).

Drivaksel på motor for CG47EJ (T) (fig.1 -1B)

Fest motoren til koblingskassen (2) med de fire
skruene eller boltene (1) som følger med.

MERKNAD ang. CG47EY (T) (fig. 1-2B, 2C)

Drivakselen og motoren er på denne modellen
forhåndsmontert på fabrikken. Alt du trenger å
gjøre er å feste gassgrepet på håndtaket med
en skrue og mutter og deretter montere det på
håndtakholderne. Fest knottene godt med
fingrene.

Installasjon av håndtaket

Fjern håndtakfestet (1) fra monteringen.
(Fig.1-2)
Plasser håndtakene og fest håndtakfestet lett
med fire skruer. Juster til en passende stilling.
Deretter settes det godt fast med skruene.

Montering av håndtaket for CG47EJ (T)
(fig. 1-2D, 1-2E)

Plasser håndtakene og fest håndtakfestet lett
med håndtakknottene.  Juster til en passende
stilling.  Deretter settes den godt fast med
håndtakknottene.

Fest gassgrepet på håndtaket med en skrue og
mutter.

Gasswiren/stoppesnor

Sett stoppesnoren (3) og gasswiren (1)
gjennom beskyttelsesrøret (2). Hekte deretter
løs hoftepadden og surr inn den beskyttede
stoppetråden og gasswiren (1) til den (fig. 1-3).

MERK

Fest beskyttelsesrøret på drivakselen (CG47EJ)
eller håndtaket (CG47EJ (T)) med
ledningsklemmer (1).

1

3

2

Fig. 1-1

Fig. 1-1B

Fig. 1-2B

Fig. 1-2

1

Fig. 1-2C

Fig. 1-2D

Fig. 1-2E

1

2

3

Fig. 1-3
