DK-7

3. Samleprocedur

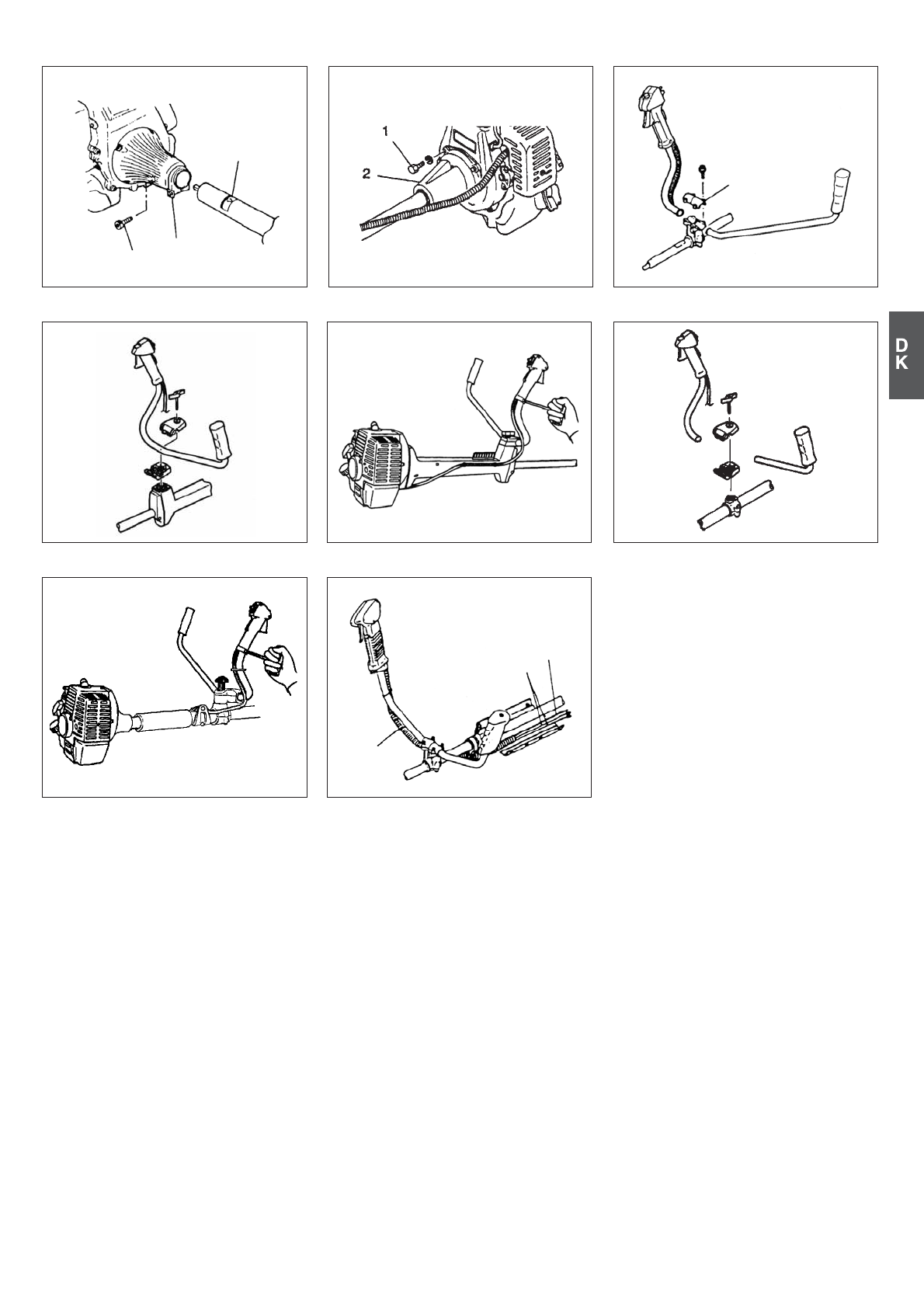

Drivaksel på motor (fig. 1-1)

Løsn rørets sikringsbolt (1). Skub drivakslen ind
i motorens koblingshus, indtil den position (2),
der er angivet på drivakselrøret, møder kob-
lingshuset.

BEMÆRK!

Hvis det er vanskeligt at føre drivakslen frem til
den afmærkede position på drivakselrøret, kan
du dreje den del af drivakslen, hvor klippeenhe-
den er monteret, med uret eller mod uret.
Spænd rørets sikringsbolt fast i hullet i ak-
selrøret.
Spænd derefter sikringsbolten godt fast (3).

Drivaksel til motor for CG47EJ (T) (Fig.1 -1B)

Fastgør motoren til koblingshuset (2) med de
medfølgende 4 skruer eller bolte (1).

NOTE for CG47EY (T) (Fig. 1-2B, 2C)

Drivakslen og motoren er på denne model sam-
let fra fabrikken. Alt du skal gøre er at fastgøre
gashåndtaget på håndtaget med en skrue og
en møtrik og så installere det på håndtagets be-
slag. Spænd stilleknoppen sikkert fingerstramt.

Montering af håndtag (fig. 1-2)

Afmonter håndtagsbeslaget (1) fra samlingen
(fig.1-2).
Anbring håndtagene der, hvor de skal sidde, og
fastgør håndtagsbeslaget let med fire bolte. Ju-
ster beslaget, så det har den korrekte position.
Fastgør det derefter ved at stramme boltene.

nstallation af håndtag for CG47EJ (T)
(Fig. 1-2D, 1-2E)

Anbring håndtagene og fastgør håndtagsbesla-
get let med håndtagsknoppen.  Indstil på en
passende position.  Fastgør så med håndtagsk-
noppen.

Fastgør gashåndtagets greb på håndtaget med
en skrue og en møtrik.

Gaskabel/stopkabel

Stik stopledninger (3) og gaskabel (1) gennem
beskyttelsesrør (2). Tag så underlaget af kro-
gen og vikl de beskyttede stopledninger og gas-
kabel (1) ind i det (Fig. 1-3)

BEMÆRK

Fastgør beskyttelsesrøret på drivaksel
(CG47EJ) eller håndtag (CG47EJ (T)) vha. kal-
belklemmer.

1

3

2

Fig. 1-1

Fig. 1-1B

Fig. 1-2B

Fig. 1-2

1

Fig. 1-2C

Fig. 1-2D

Fig. 1-2E

1

2

3

Fig. 1-3
