Подключение

✎

ПРИМЕЧАНИЕ

•  Вход ПК (D-Sub) и ПК/DVI AUDIO IN не поддерживаются.

•  На некоторых компьютерах подключение с помощью кабеля HDMI может не поддерживаться.

•  Если кабель HDMI-DVI подключен к порту

HDMI IN 2 (DVI)

, звук отсутствует.

•  Для подключения приставки с помощью кабеля HDMI рекомендуется подключать ее только к порту

HDMI IN 1(STB)

.

•  Поддерживается только трехконтактный разъем для наушников типа TRS.

AUDIO

VIDEO

COMPONENT

/ AV IN

DIGITAL

AUDIO OUT

(OPTICAL)

EXT (RGB)

(5V 0.5A)

USB

ANT IN

AIR/CABLE

AUDIO

VIDEO

COMPONENT

/ AV IN

HDMI IN 2

(DVI)

HDMI IN 1

(STB)

AUDIO OUT

R-AUDIO-L

VIDEO OUT

AUDIO OUT

R-AUDIO-L

P

B

P

R

Y

COMPONENT OUT

OPTICAL

HDMI OUT

DVI OUT

EXT

Y

R

W

R

W

R

B

R

G

Y

W

R

W

R

R

B

RG

Антенна VHF/UHF

Кабель

USB

COMMON INTERFACE

или

Задняя панель телевизора

Боковая панель

телевизора

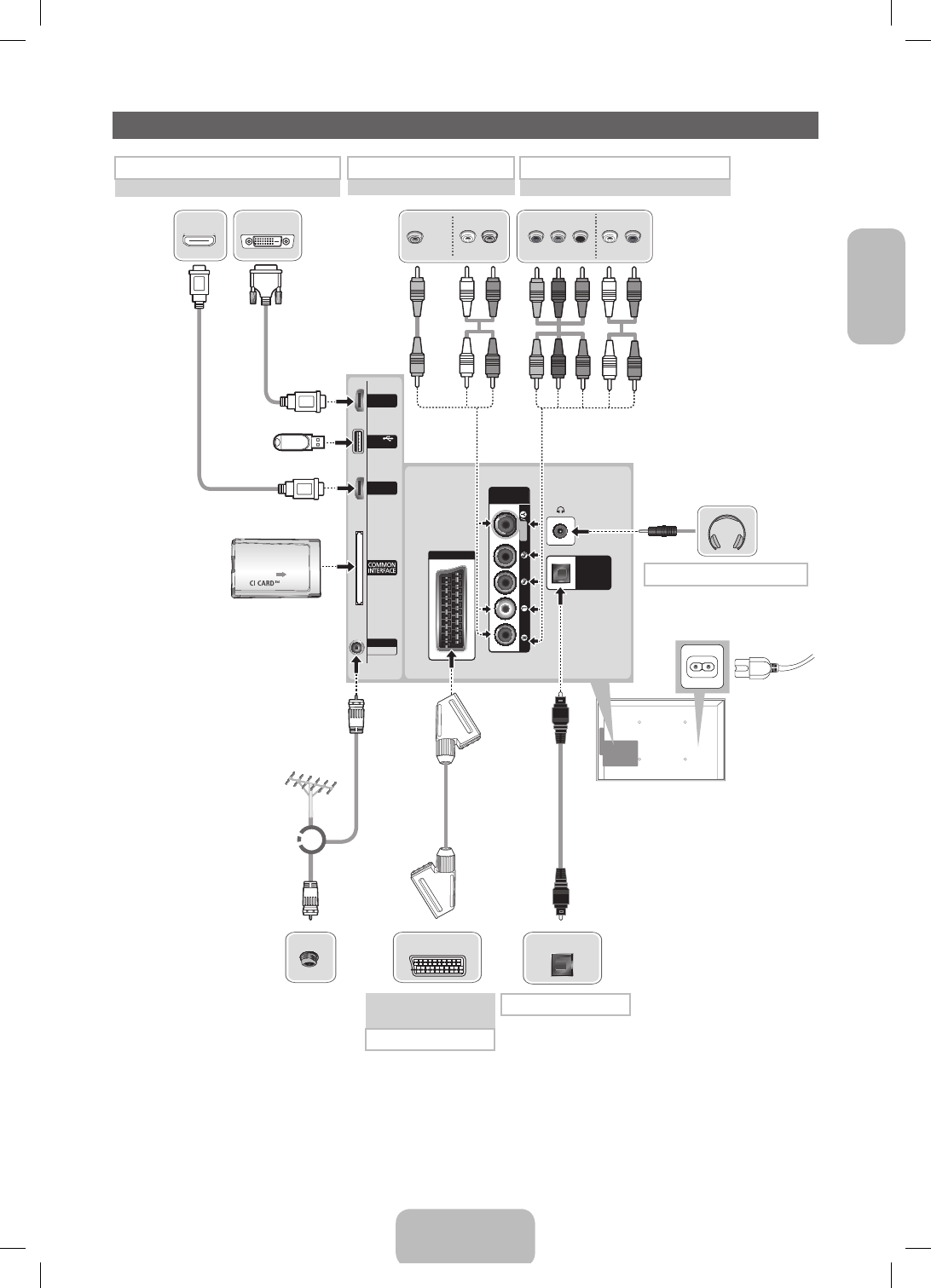

Приставка / Проигрыватель BD / ПК

Подключение по HDMI

Подключение аудио

Видеомагнитофон или

DVD-проигрыватель

Подключение SCART

Проигрыватель BD

Подключения компонентного кабеля

Проигрыватель BD

Подключение AV-устройств

✎

Расположение порта на разных

моделях может отличаться.

✎

Возможность подключения

компонентного кабеля и

кабеля AV к одному порту.

Подсоединение наушников

Русский - 7
