26
2.
Подключить кабель клеммы заземления в зависимости от
полярности к разъему «+» или «-». Клемму заземления закрепите
на заготовке. Силовой кабель подключите в панельную розетку на
подающем устройстве и в панельную розетку «+» или «-» на
сварочном инверторе. Сечение обратного кабеля должно
соответствовать значению сварочного тока: для токов 350А и 500А
рекомендуется использовать кабель сечением более 35 мм
2
и 55
мм
2
соответственно.

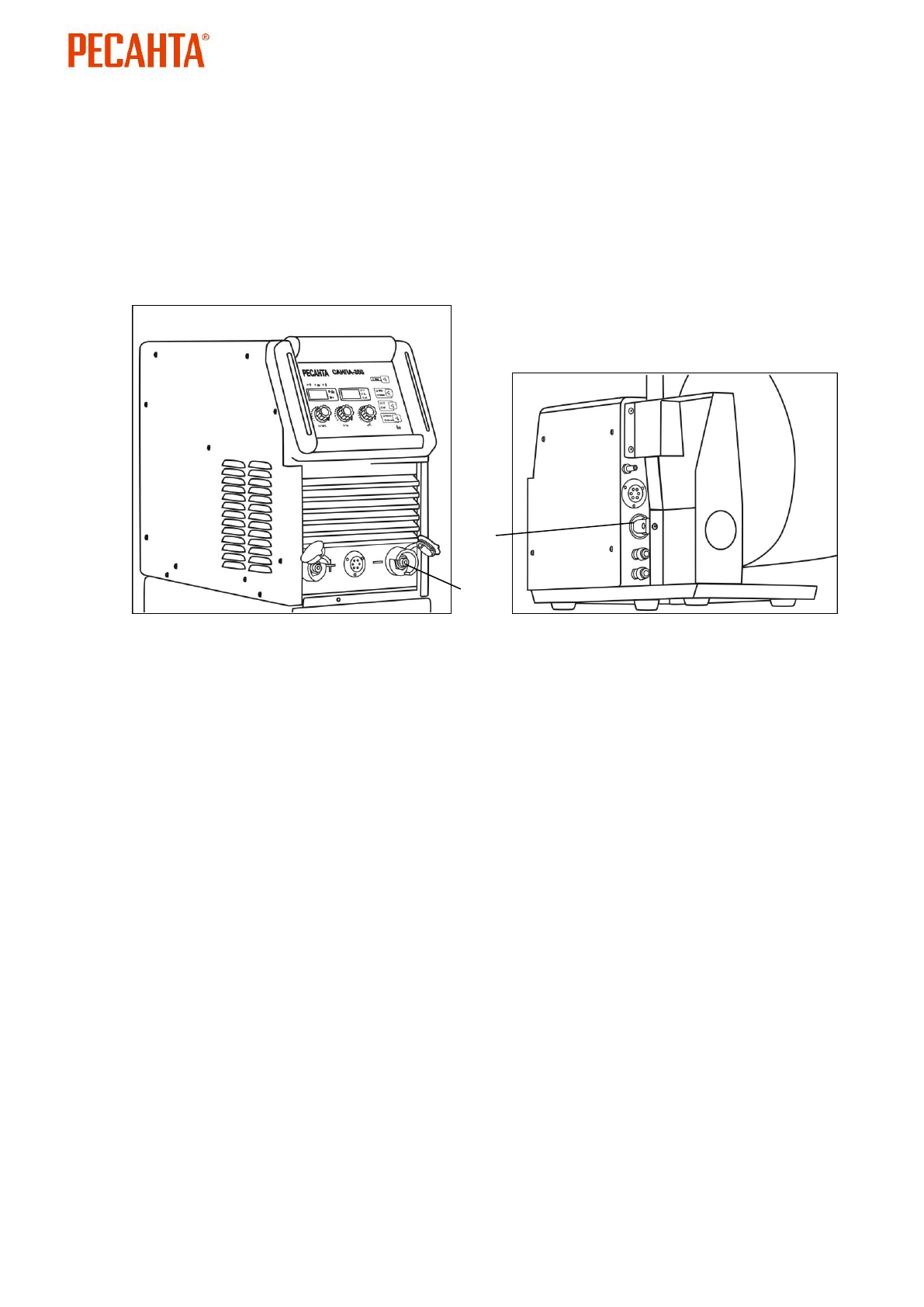

Рис. 12. Подключение кабелей
1.
Разъем для клеммы заземления
2.
Разъем для силового кабеля подключения от инвертора к фидеру
-
прямая полярность – соединительный кабель подключен к
панельной розетке «-»;
-
обратная полярность – соединительный кабель подключен к
панельной розетке «+».
Выбирайте способ подключения и режимы сварки в зависимости
от конкретной ситуации, а также типа и марки проволоки, согласно
рекомендациям производителя материалов или требованиям
технологического
процесса.
Неправильное
подключение
оборудования может вызвать нестабильность горения дуги,
разбрызгивание расплавленного металла и другие дефекты сварного
шва.
3.
Вставить сварочную горелку в евроразъем подающего
устройства и прикрутите ее. Если горелка имеет водяное охлаждение,
то трубки для циркуляции воды требуется подключить к фидеру.
Красная трубка к красному разъему, синяя к синему.
1
2
