22
4.
Сопло
5.
Сварочная проволока
6.
Ролики подачи проволоки
7.
Газ
8.
Заземление
9.
Питание

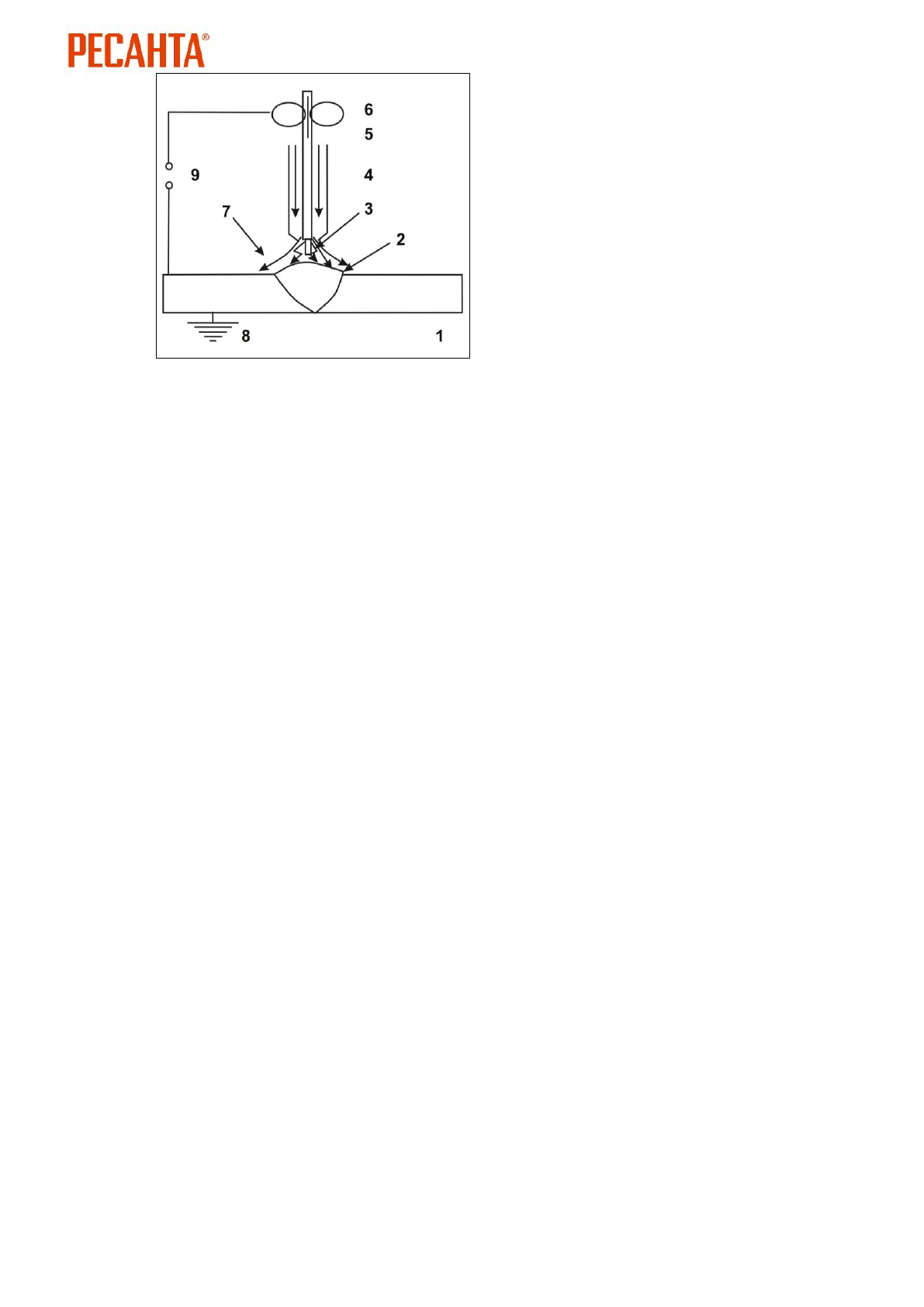

Рис. 6. Сварка в среде защитных газов
8.2 Сборка и установка аппарата
Извлеките устройство из упаковки и тщательно осмотрите на
наличие внешних признаков повреждения при транспортировке
(рекомендуется провести осмотр непосредственно при покупке в
присутствии продавца).
Установите устройство, по возможности, в чистом месте с
хорошим притоком воздуха, чтобы вентиляционные отверстия в
корпусе не были прикрыты. Не используйте дополнительные фильтры,
и не накрывайте аппарат материалами, препятствующими притоку
воздуха (несоблюдение этих условий может привести к сильному
перегреву аппарата и возможной поломке).
Аппараты САИПА-350 и САИПА-500 состоят из двух блоков:
•
Подающее устройство,
•
Инверторный источник сварочного тока, которые могут
устанавливаться на тележку, оснащенную ящиком для инструментов.
Для сварки ММА используется только источник сварочного тока.
Тележка поставляется в собранном виде.
Для сборки аппарата на тележке необходимо выполнить
следующие действия:
1.
Установите фидер сверху на сварочный аппарат
