Панель управления источника сварочного тока
На рисунке представлен внешний вид передней панели
управления
источника
сварочного
тока
с
указанием
всех
функциональных элементов.

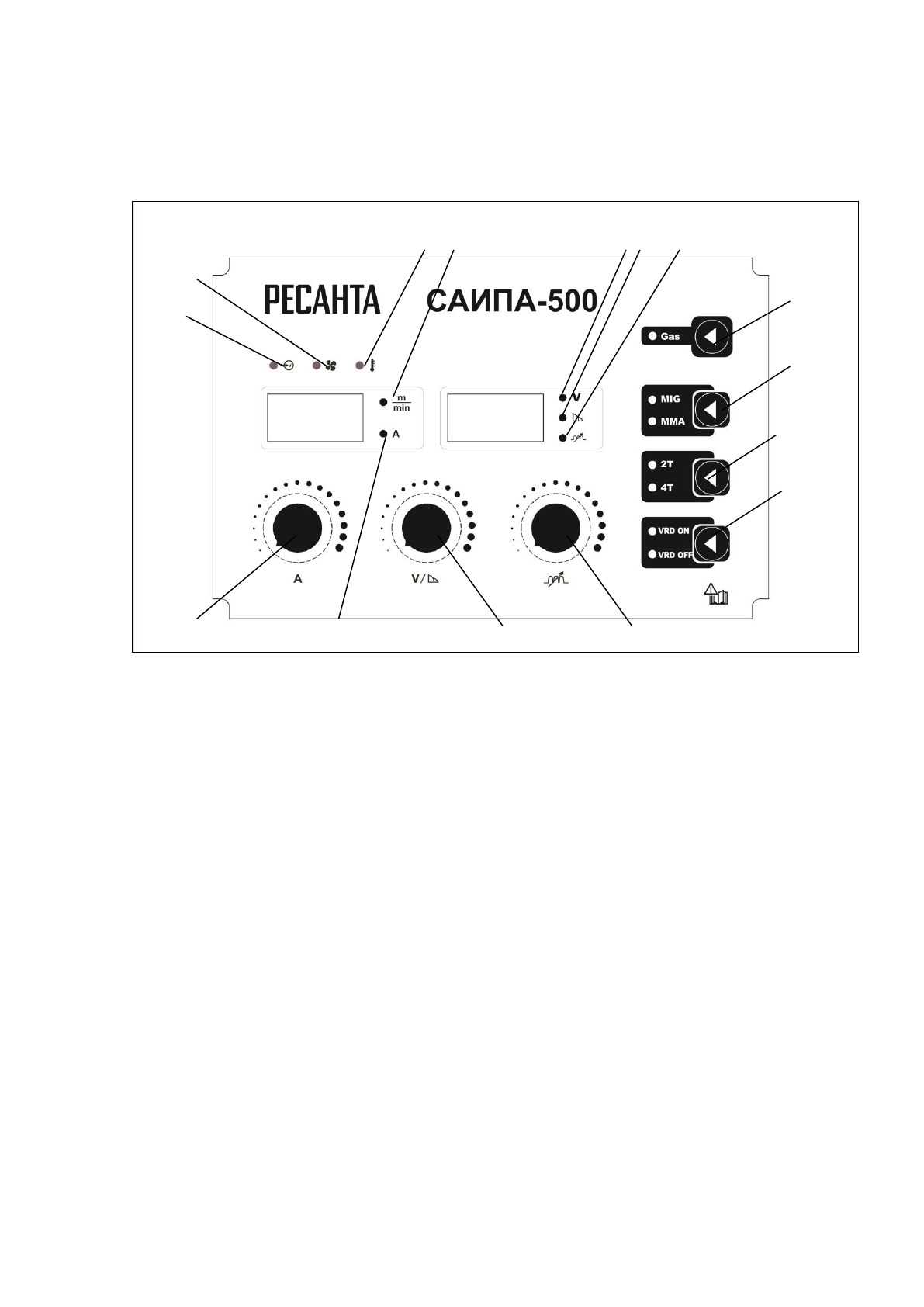

Рис. 2. Панель управления источника сварочного тока
1.
Регулятор тока – регулятор величины сварочного тока и подачи
сварочной проволоки для (режимы MIG/MAG)
2.
Индикатор сети – отображает подключение к питающей сети.
3.
Индикатор работы вентилятора охлаждения
4.
Индикатор перегрева – отображает перегрев оборудования,
срабатывает при превышении допустимой температуры сварочного
аппарата, при этом срабатывает защита от перегрева, и аппарат
отключается. После охлаждения аппарат переходит в рабочий режим.
5.
Индикатор скорости подачи проволоки
6.
Индикатор сварочного тока – цифровой дисплей, на котором
отображается значение сварочного тока при настройке параметров и
во время сварки.
7.
Индикатор сварочного напряжения в режиме MIG/MAG.
8.
Индикатор функции форсажа дуги в режиме ММА
9.
Индикатор индуктивности (динамики дуги) – регулирует степень
жесткости дуги при MIG/FCAW сварки
10.
Кнопка тестовой продувки газа
11.
Переключатель видов сварки MIG/MMA. MMA – ручная дуговая
сварка; MIG – механизированная полуавтоматическая сварка (это же
