24
•
Источник сварочного тока и газовый баллон должны находиться в
устойчивом положении, не допускается наклон более 15°
относительно горизонтальной поверхности.
•
Не допускайте пережимания и заломов кабелей и газового
шланга.
•
Старайтесь избегать ситуации, когда приходится использовать
чрезмерно длинные кабели.
•
При необходимости увеличения их длины увеличивайте также и
сечения кабелей с целью уменьшения падения напряжения.
Оптимальная длина кабеля – 3-5 метров.
•
Обеспечьте доступ воздуха к аппарату для качественной
вентиляции и охлаждения корпуса источника.
•
Защищайте оборудование от прямых солнечных лучей и
атмосферных осадков.
8.3
Подключение к сети
Перед подключением оборудования необходимо проверить
установленные значения напряжения сети и пороговые напряжения
сетевых предохранителей, а также, проверить заземление системы.
Перед подсоединением сетевого кабеля к блоку выключателя
убедитесь в том, что выключатель сети аппарата находится в
положении «выкл». Откройте блок выключателя, подсоедините, как
показано на рисунке 9, три токопроводящих провода четырехжильного
кабеля аппарата к соответствующим трем разъемам. Провод
заземления подсоедините к заземляющему болту «
».
Проверьте надежность всех соединений. Зафиксируйте кабель с
помощью специальной скобы.
1.
Заземляющий кабель (земля, не
соединять с нулевой фазой)
2.
Выключатель сети
3.
Предохранитель
4.
Кабель питания аппарата

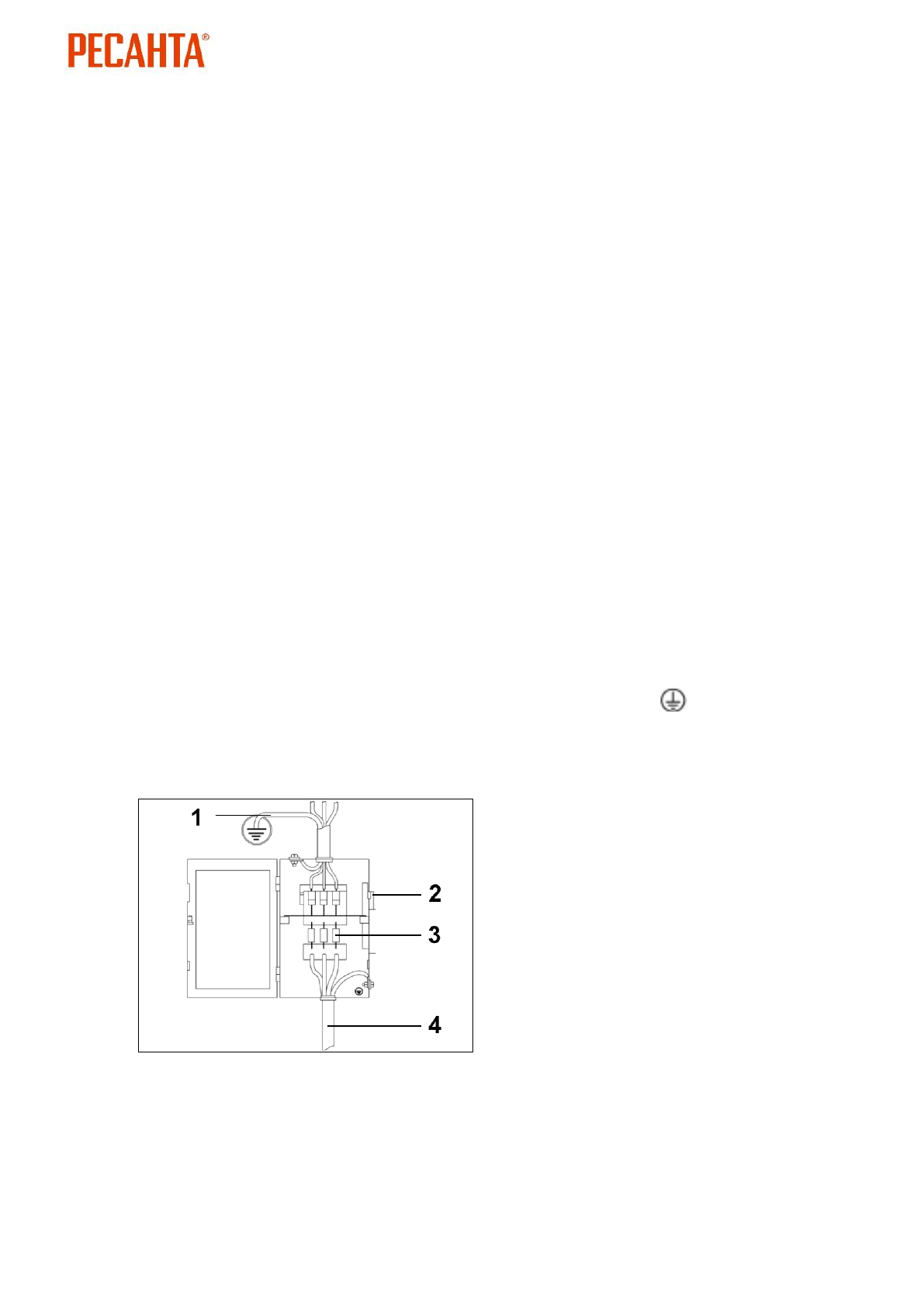

Рис. 9. Подключение кабелей к сети
