14
5.
ОБЩИЙ ВИД УСТРОЙСТВА
5.1
Внешний вид источника сварочного тока

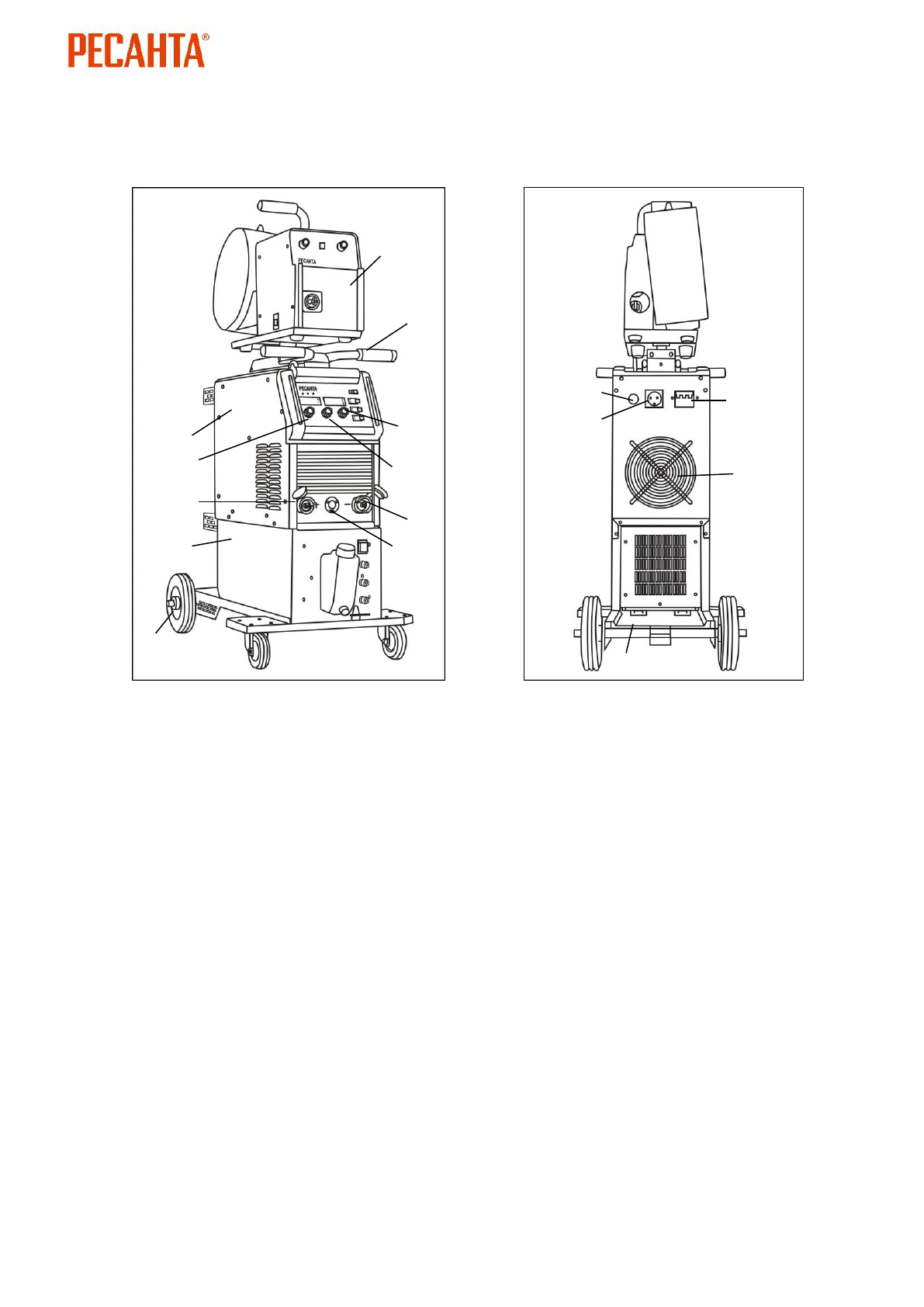

Рис. 1. Внешний вид сварочного аппарата
1.
Источник сварочного тока
2.
Подающее устройство
3.
Ящик для инструментов или блока охлаждения (кулера)*
4.
Колеса
5.
Разъем 36В для подключения газового редуктора
6.
Сетевой кабель
7.
Автоматический выключатель
8.
Регулятор величины сварочного тока заварки кратера (режимы
MIG/MAG) / форсаж дуги (режим ММА)
9.
Регулятор напряжения заварки кратера (режимы MIG/MAG) /
величина сварочного тока (режим ММА)
10.
Регулировка индуктивности
11.
Разъем подключения сварочной горелки
12.
Силовой разъем «-»
13.
Силовой разъем «+»
14.
Ручка
15.
Вентиляционные отверстия
16.
Подставка для аппарата и газового баллона
*Блок охлаждения (кулер) приобретается отдельно. В стандартной
комплектации установлен ящик для инструментов.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
