16
положение переключателя устанавливается для сварки порошковой
проволокой FCAW).
12.
Переключатель режимов 2Т/4Т – кнопка переключения режимов
работы горелки: двухтактный (короткий шов) и четырехтактный
(длинный шов).
-
режим 2Т – при нажатии кнопки сварочной горелки дуга зажигается,
а при ее отпускании – гаснет.
-
режим 4Т – при нажатии кнопки сварочной горелки дуга зажигается,
аппарат продолжает работать после отпускания кнопки горелки. При
повторном нажатии кнопки на сварочной горелке аппарат переходит в
состояние гашения дуги.
13.
Кнопка вкл/откл и индикаторы VRD –
снижение напряжения
холостого хода до безопасного уровня. Это обеспечивает
безопасность
оператора,
который
может без
всякого
риска
дотрагиваться до электрода, когда сварка не производится.
14.
Регулятор индуктивности (динамики дуги) – регулирует степень
жесткости дуги при MIG/FCAW сварки.
15.
Регулятор напряжения дуги и заварки кратера для режима
MIG/MAG (данная регулировка только для режима MIG/MAG) / форсаж
дуги (режим ММА)
5.3

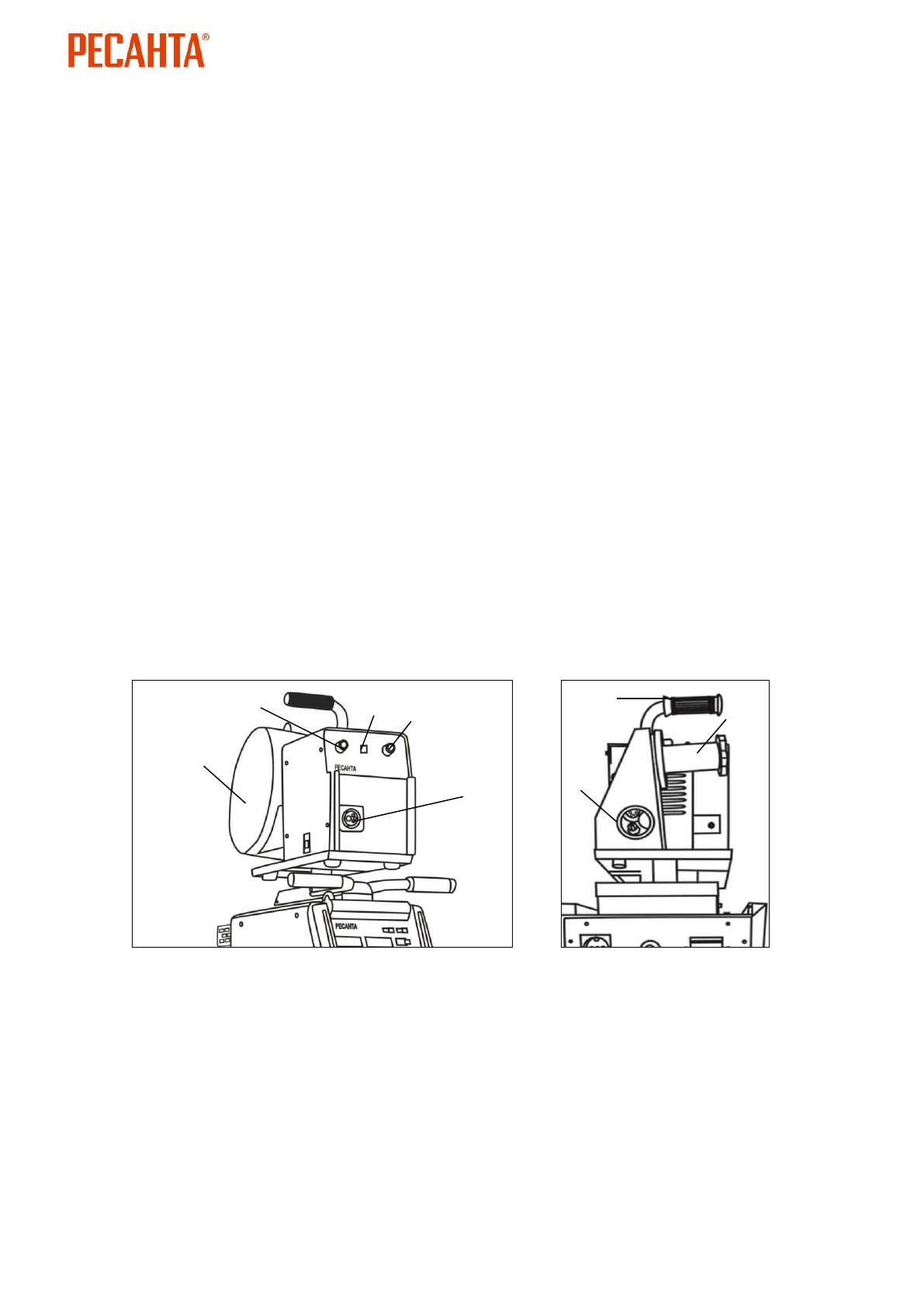

Внешний вид подающего устройства
Рис.3 Внешний вид подающего устройства
1.
Евроразъем для подключения MIG-горелки
2.
Регулятор скорости подачи проволоки
3.
Кнопка холостого прогона проволоки
4.
Регулятор рабочего напряжения
5.
Вывод для подключения горелки с водяным охлаждением - синий (на
горелке есть 2 провода красный и синий для циркуляции воды)
6.
Вывод для подключения горелки с водяным охлаждением – красный
1
2
3
4
7
8
9
10
