18
• Индикатор
“Перегрев”
– сигнализирует о том, что сварочный аппарат
находится в рабочем режиме дольше чем позволяет ПВ. Процесс
сварки прерывается. Нет необходимости выключать аппарат из сети.
Требуется подождать пока аппарат остынет. После того как светодиод
загорится зеленым светом, можно продолжать варить.
• Индикатор
“Сеть”
– означает включение аппарата в сеть.

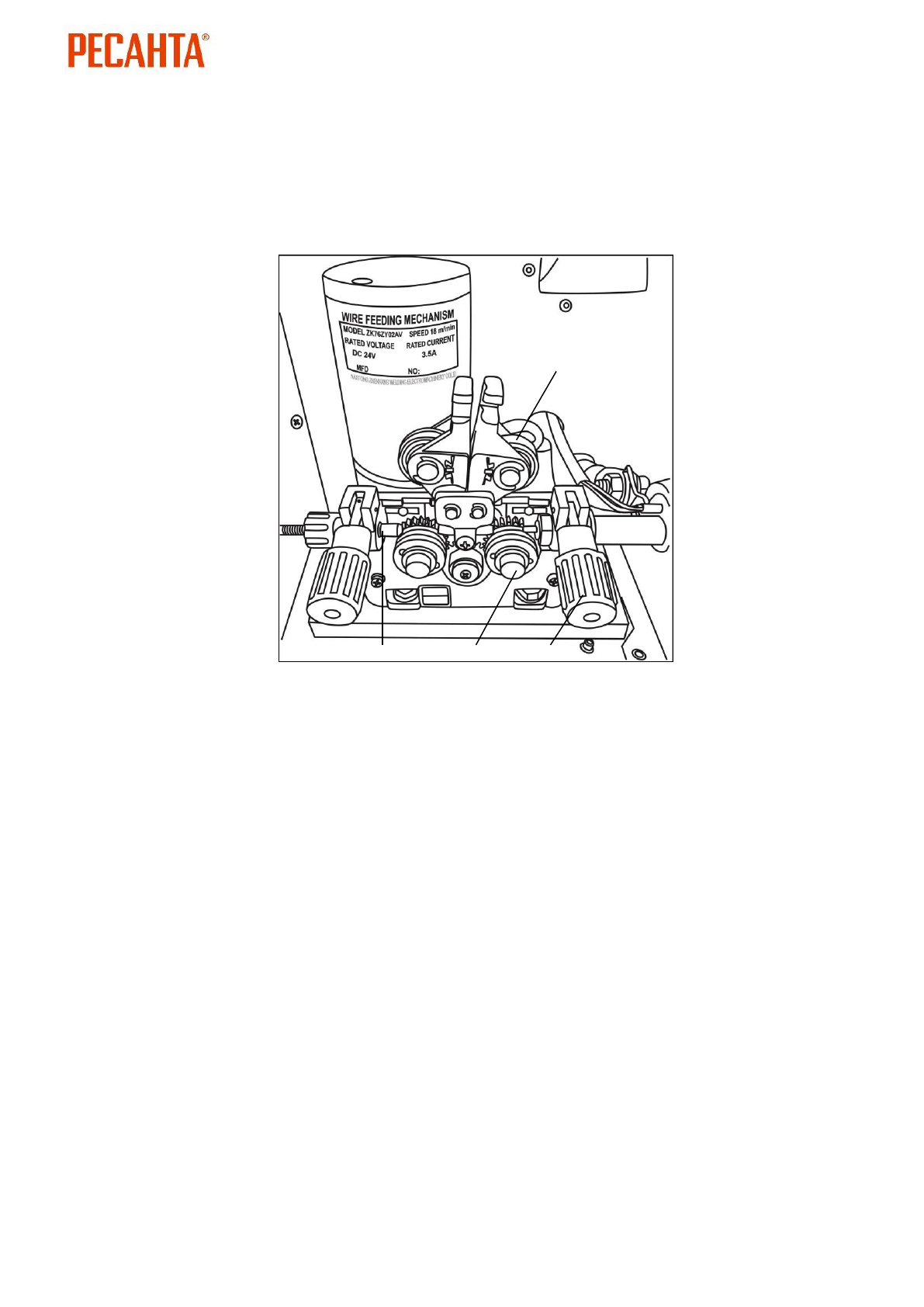

Рис. 5. Вид сбоку при открытой крышке корпуса подающего устройства
1.
Винт фиксации подающего ролика.
2.
Канал протяжки проволоки.
3.
Регулировочный винт прижимного механизма.
4. Прижимной ролик.
6.
ОСНОВНЫЕ ПОНЯТИЯ ФУНКЦИЙ АППАРАТА И ИХ
ЗАВИСИМОСТЬ
•
Регулятор силы сварочного тока.
С увеличением силы сварочного
тока повышается глубина провара, что приводит к увеличению доли
основного металла в шве. Ширина шва сначала несколько
увеличивается, а затем уменьшается. Силу сварочного тока
устанавливают в зависимости от выбранного диаметра электрода.
•
Скорость подачи электродной проволоки.
Связана с силой
сварочного тока и регулируется одновременно с ним. Ее
устанавливают с таким расчетом, чтобы в процессе сварки не
происходило коротких замыканий и обрывов дуги.
•
Напряжение дуги.
С увеличением напряжение дуги глубина провара
уменьшается, а ширина шва увеличивается. Чрезмерное увеличение
1
2
3
4
