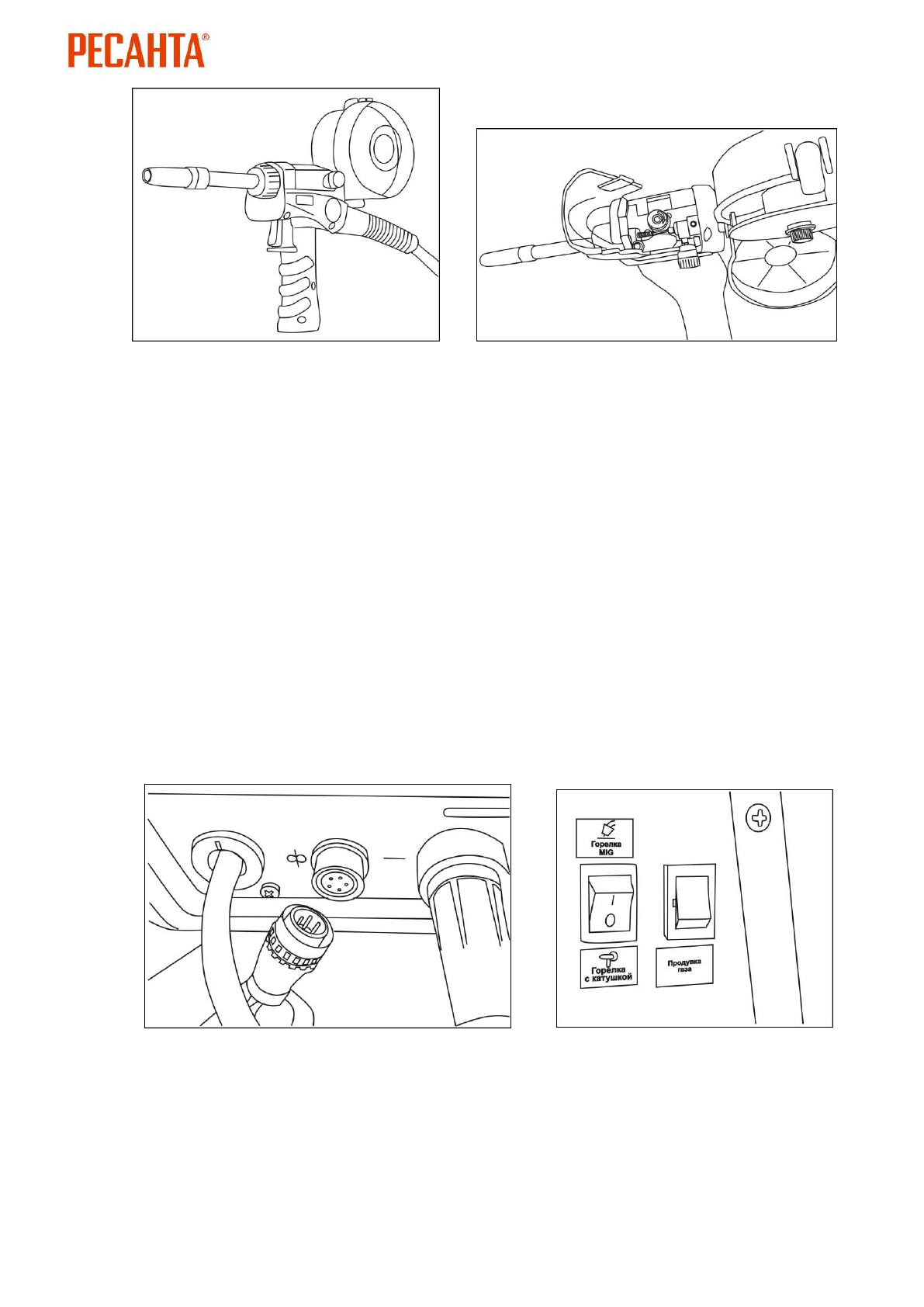

Рис.14 Горелка Spool Gun Рис.15 Установка катушки и ролика
2.
С помощью замены комплектующих сварочной горелки на
комплектующие для сварки алюминия: тефлоновый канал, ролик
с U-образной канавкой и наконечник для сварки алюминия.
•
При сварке
с помощью горелки Spool Gun
переключатель 3(рис.2)
сварочного аппарата необходимо установить в положение «Горелка
с катушкой». В этом режиме сварка алюминия будет
осуществляться
в синергетическом режиме
.
Процесс установки
катушки со сварочной проволокой на горелку и подключение горелки
к аппарату аналогичен процессу подключения стандартной горелки
для сварки в защитных газах.
Протяжка проволоки осуществляется с помощью кнопки на сварочной
горелке.
Помимо стандартного евроразъёма, пистолет необходимо подключить
к 5-ти пиновому управляющему разъёму на лицевой панели аппарата.
Рис.16 Управляющий разъем для горелки
Рис.17 Кнопка
переключение режимов
«Горелка MIG»/ «Горелка с
катушкой»
