22
1.
Горелка. 2. Редуктор. 3. Баллон. 4. Газовый шланг.
5. Сетевой кабель. 6. Сварочный аппарат. 7. Клемма заземления
1.
Подсоедините сетевой кабель к электросети с требуемыми
параметрами. Проверьте надежность соединения кабеля и сетевой
розетки.
2.
Подсоедините газовый шланг к газовому разъему аппарата и к
газовому редуктору на баллоне. При подключении баллон и редуктор
должны быть закрыты. Все подключенные агрегаты должны иметь
плотные соединения в местах соединений, чтобы обеспечить
надежную подачу газа и защиту сварочного шва.
3.
Подключите сварочную горелку (пистолет) для MIG/MAG сварки в
«евроразъем» на передней панели сварочного аппарата.

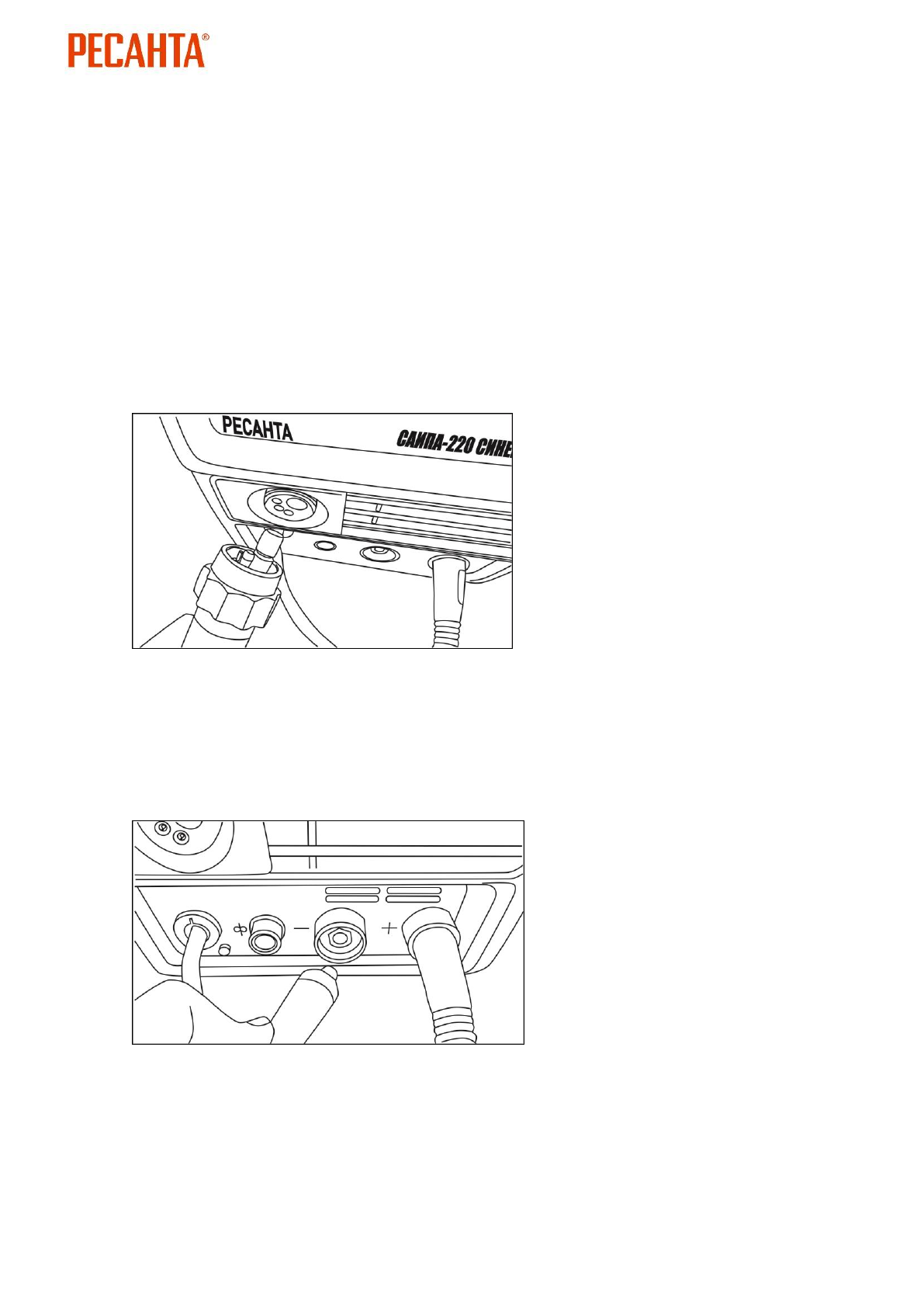

Рис.7 Подключение сварочной горелки к аппарату
4.
Вставьте силовой наконечник кабеля клеммы заземления в
панельную розетку со знаком «+» или «-» (в зависимости от
необходимых технологических задач) на передней панели аппарата,
поверните его до упора по часовой стрелке и убедитесь в плотной
фиксации соединения. Закрепите клемму заземления на заготовке.
Рис.8 Подключение кабеля заземления к аппарату
5.
Одновременно двумя руками потяните защелки крышки на себя,
откройте крышку сварочного аппарата.
Содержание
- 4 СОДЕРЖАНИЕ
- 6 Дополнительные способы сварки:
- 7 ПРАВИЛА БЕЗОПАСНОСТИ; Прочтите перед началом использования устройства; Условия по эксплуатации
- 9 ЗАЩИТА ОРГАНОВ ДЫХАНИЯ
- 10 аргонодуговая сварка неплавящимся электродом.
- 12 Рис. 1. Передняя и задняя панели аппарата
- 13 Рис. 2. Вид сбоку при открытой крышке корпуса; Основные элементы управления панели САИПА-220 Синергия
- 15 В режиме ММА
- 16 В режиме MIG; доступны функции; В режиме SYN MIG; Основные обозначения свариваемых металлов:; Flux; Основные обозначения индикации:; Обозначения диаметра проволоки:
- 19 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 2. Технические характеристики
- 21 Схема подключения оборудования
- 22 Рис.7 Подключение сварочной горелки к аппарату
- 23 Подготовка аппарата к работе и порядок работы (режим; Сварка происходит плавящимся электродом в среде защитного; образной канавкой необходимого диаметра, установить; Винт фиксации подающего ролика
- 24 Убедитесь в отсутствии замыкания сварочных кабелей.; Вставить вилку аппарата в розетку сети.
- 26 с помощью горелки Spool Gun; Процесс установки; Рис.16 Управляющий разъем для горелки
- 30 Подготовка аппарата к работе и порядок работы (режим ММА); Для сварочных
- 31 Диаметр электродов; Таблица 3. Зависимость сварочного тока от диаметра электрода; РЕКОМЕНДАЦИИ ПО ПРОВЕДЕНИЮ СВАРОЧНЫХ РАБОТ
- 32 Рекомендации для режима сварки ММА; от шва должен быть очищен от ржавчины, маслянистой; Рис 21. Действия с электродом; поверхностью
- 33 Таблица 4. Характеристики сварочного шва; Рекомендации для режима сварки TIG; что
- 34 Выбор выпуска электрода; мм; Рис.22 Выпуск электрода; Сварку обычно выполняют справа налево
- 35 Рис.25. Пример манипуляции присадочной проволокой при TIG сварке
- 36 Рис 26. Общий вид горелки
- 38 Горелка с открученным наконечником; Замена подающего ролика
- 39 Сварщик должен обладать достаточными; ВОЗМОЖНЫЕ; Появление указанного сообщения на дисплее
- 42 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
- 43 ГАРАНТИЙНЫЙ ТАЛОН; признан годным для эксплуатации.
- 44 СЕРВИСНЫЕ ЦЕНТРЫ
