14

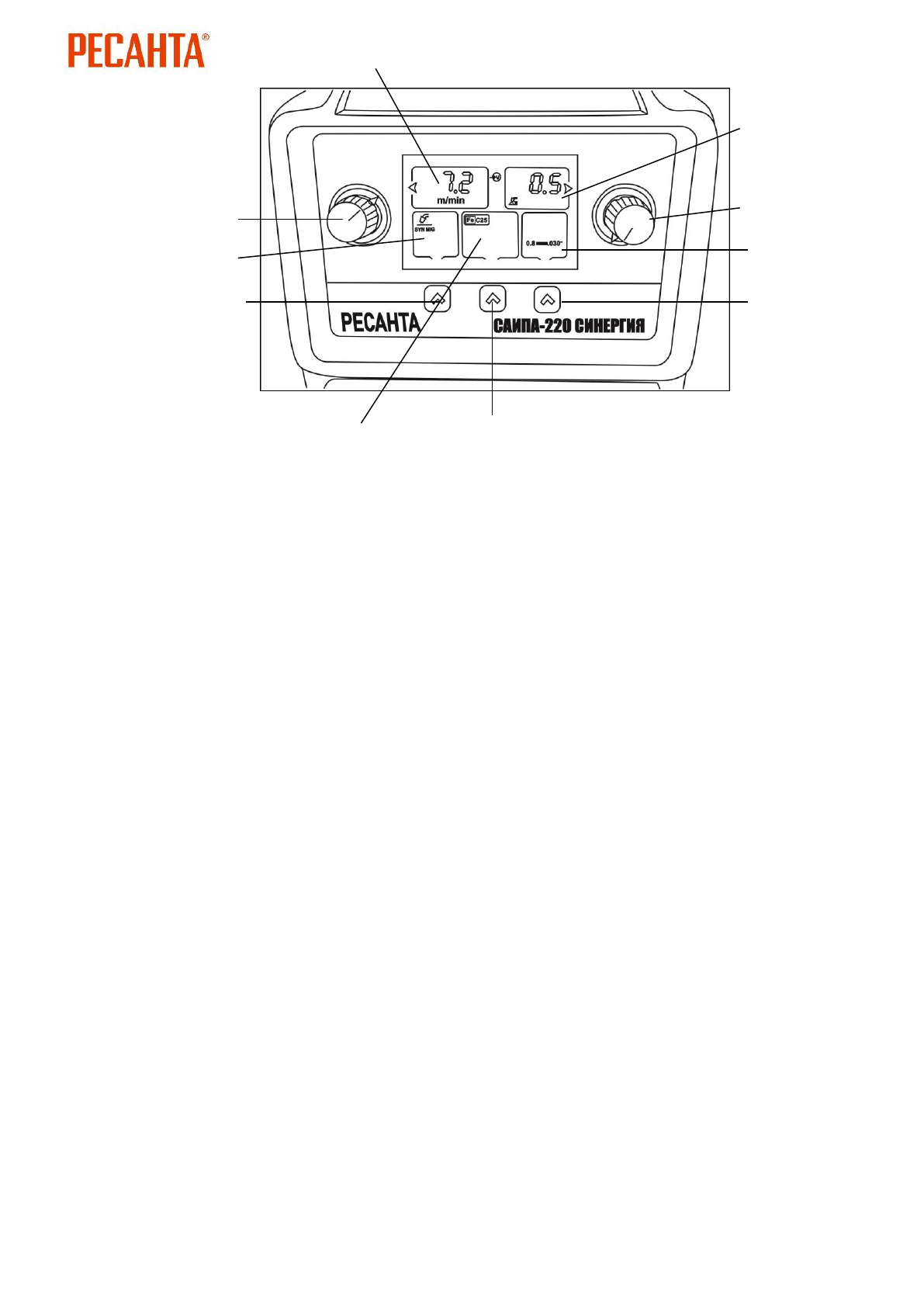

Рис.3
Элементы панели управления
1.
Переключатель/регулятор поворотный – настройка толщины
свариваемого металла и скорости подачи проволоки. Выбранные
параметры отображаются в поле вывода основных настроек
2(Рис.3)
2.
Поле вывода основных настроек отображает диапазоны толщин
свариваемого металла и диапазон скорости подачи сварочной
проволоки.
3.
Переключатель/регулятор поворотный – подстройка напряжения и
настройка
индуктивности,
2Т/4Т.
Выбранные
параметры
отображаются в поле вывода дополнительных настроек.
4.
Поле вывода дополнительных настроек отображает подстройку
напряжения и индуктивность, 2Т/4Т. Диапазон регулирования
индуктивности означает: «-10»-дуга самая жесткая, а «10»- дуга
самая мягкая.
5.
Кнопка выбора режима сварки:
Syn MIG, MIG, MMA, TIG
6.
Кнопка выбора свариваемого металла и защитной среды
7.
Кнопка выбора диаметра проволоки
8.
Поле отображения параметров металлов и защитной среды
9.
Поле отображения толщины сварочной проволоки
10.
Поле отображения выбранного режима сварки
После выбора всех этих параметров, аппарат автоматически
подбирает оптимальные скорость подачи проволоки и напряжение
дуги для данных условий.
1
2
3
4
5
6
7
8
9
10
