Ред. 2
13

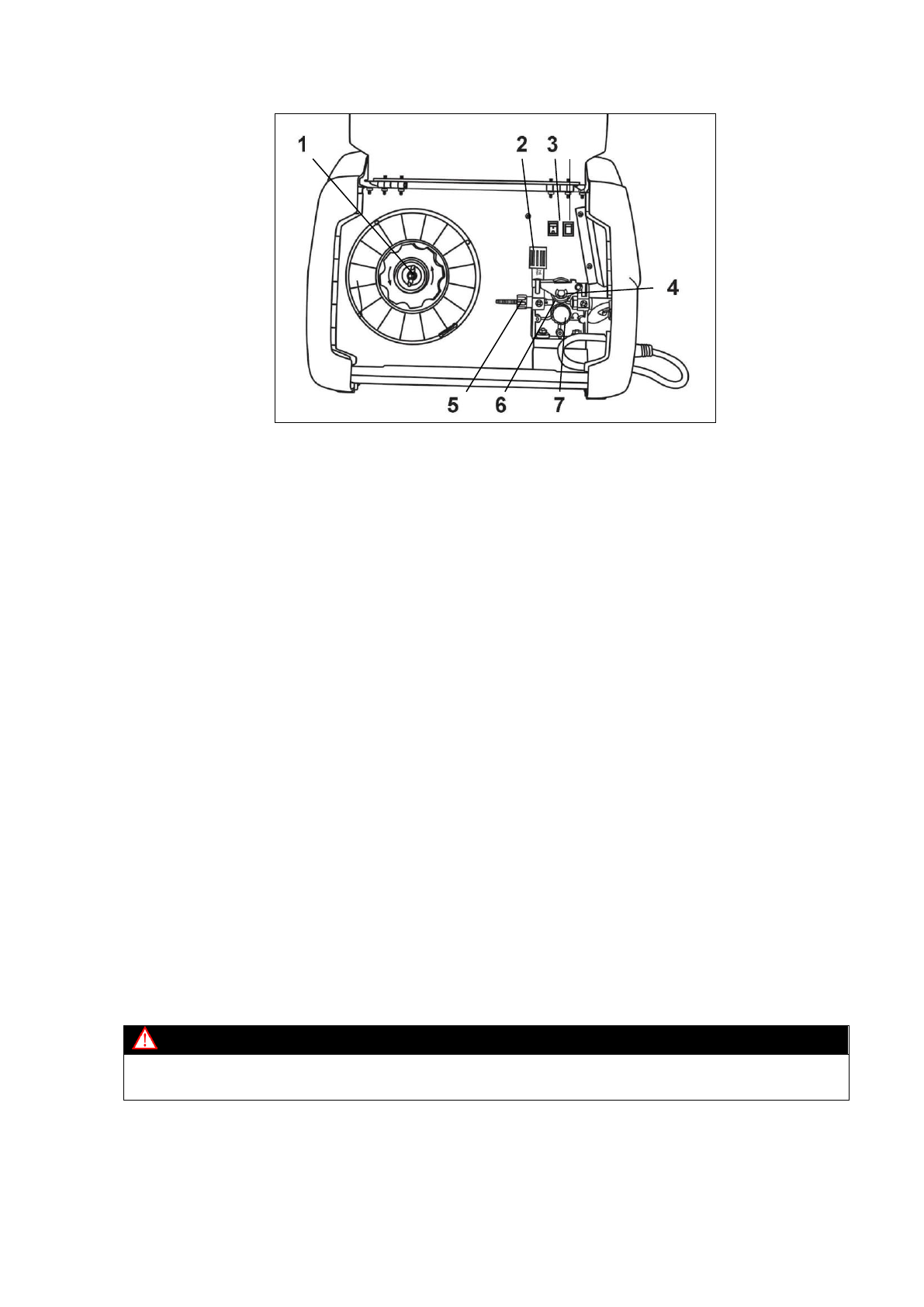

Рис. 2. Вид сбоку при открытой крышке корпуса
1.
Ступица для установки катушки с проволокой
2.
Регулировочный винт прижимного механизма
3.
Кнопка переключения режимов MIG и MIG AL (при подключении
спец. горелки для сварки AL)
4.
Рычаг прижимного механизма
5.
Направляющая втулка
6.
Прижимной ролик
7.
Защитный колпачок подающего ролика
8.
Кнопка продувки газа
Протяжка проволоки осуществляется кнопкой включения горелки.
5.2
Основные элементы управления панели САИПА-220 Синергия
Синергетический режим аппарата САИПА-220 Синергия позволяет
автоматически подбирать параметры сварки для работы с
различными металлами, проволокой, защитными средами в разных
режимах сварки. Все выставленные режимы и настройки
отображаются на экране аппарата.
Настройки осуществляются с помощью указанных на рис.3 органов
управления.
Внимание!
Переключение между функциями и настройка параметров осуществляется
нажатием и регулировкой переключателей/регуляторов настройки.
8
