12
5.
ОБЩИЙ ВИД УСТРОЙСТВА
5.1
Основные элементы управления и индикации
САИПА-220 Синергия

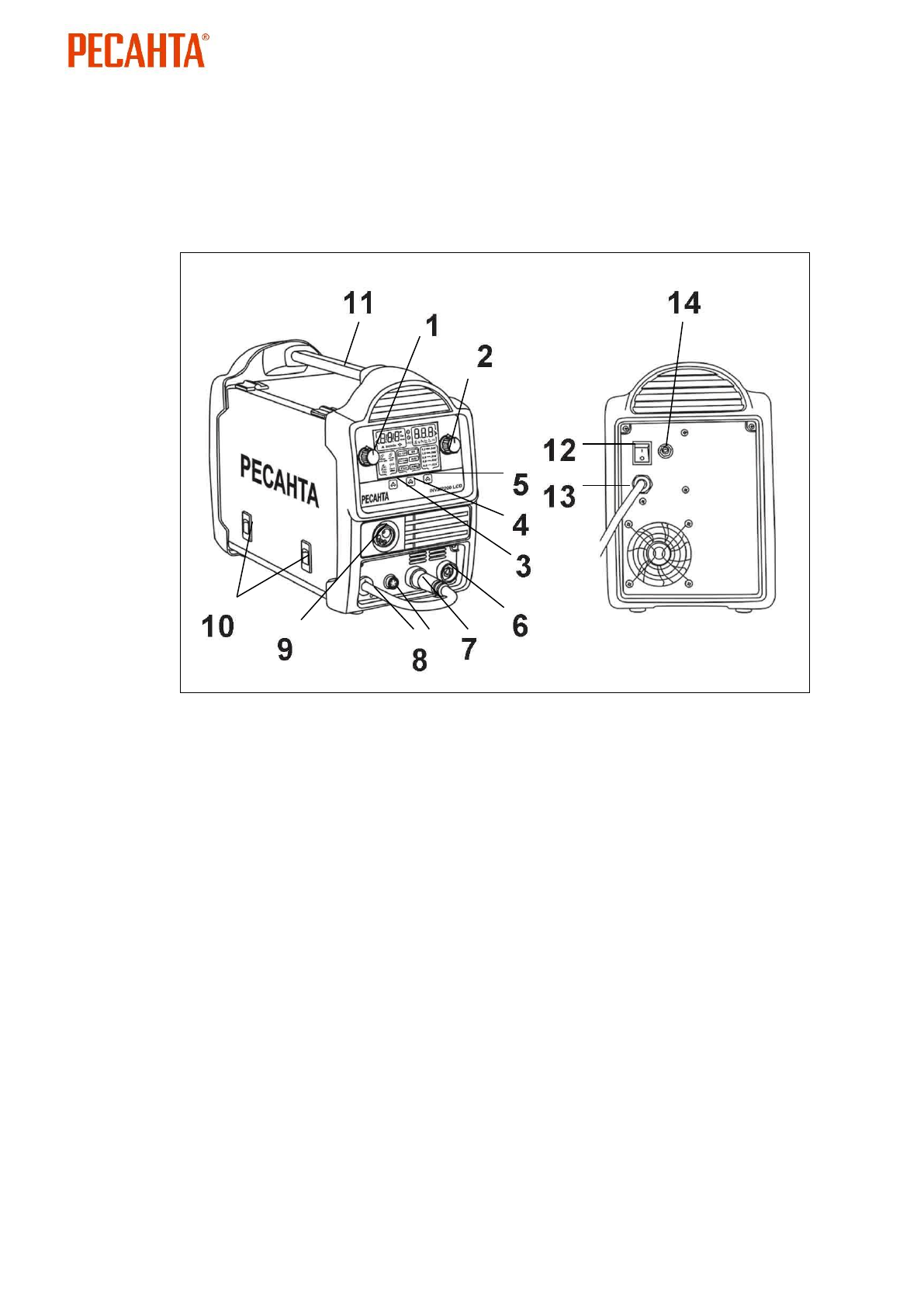

Рис. 1. Передняя и задняя панели аппарата
*
Внешний вид устройства может отличаться от изображенного на рисунке.
1.
Ручка регулировки тока / скорости подачи проволоки
(MIG/MMA/TIG)
. Выбор толщины заготовки в режиме MIG_Синергия.
2. Ручка регулировки напряжения / индуктивности (MIG) / Hot Start,
Arc Force (MMA)
/2Т/4Т.
3. Кнопка выбора режима работы (SYN_MIG / MIG / TIG /MMA).
4.
Выбор материала для режима SYN_MIG (режим Синергия).
5. Выбор диаметра проволоки для режима SYN_MIG
(режим Синергия).
6.
Силовой разъем «+»
7.
Силовой разъем «-»
8.
Клемма выбора полярности
9.
Евроразъем
10.
Фиксаторы открытия/закрытия крышки кожуха
11.
Ручка
12.
Кнопка вкл/выкл.
13.
Сетевой провод.
14.
Штуцер входа газа (ø 8 мм).
15.
Управляющий разъем для горелки Spool Gun
15
