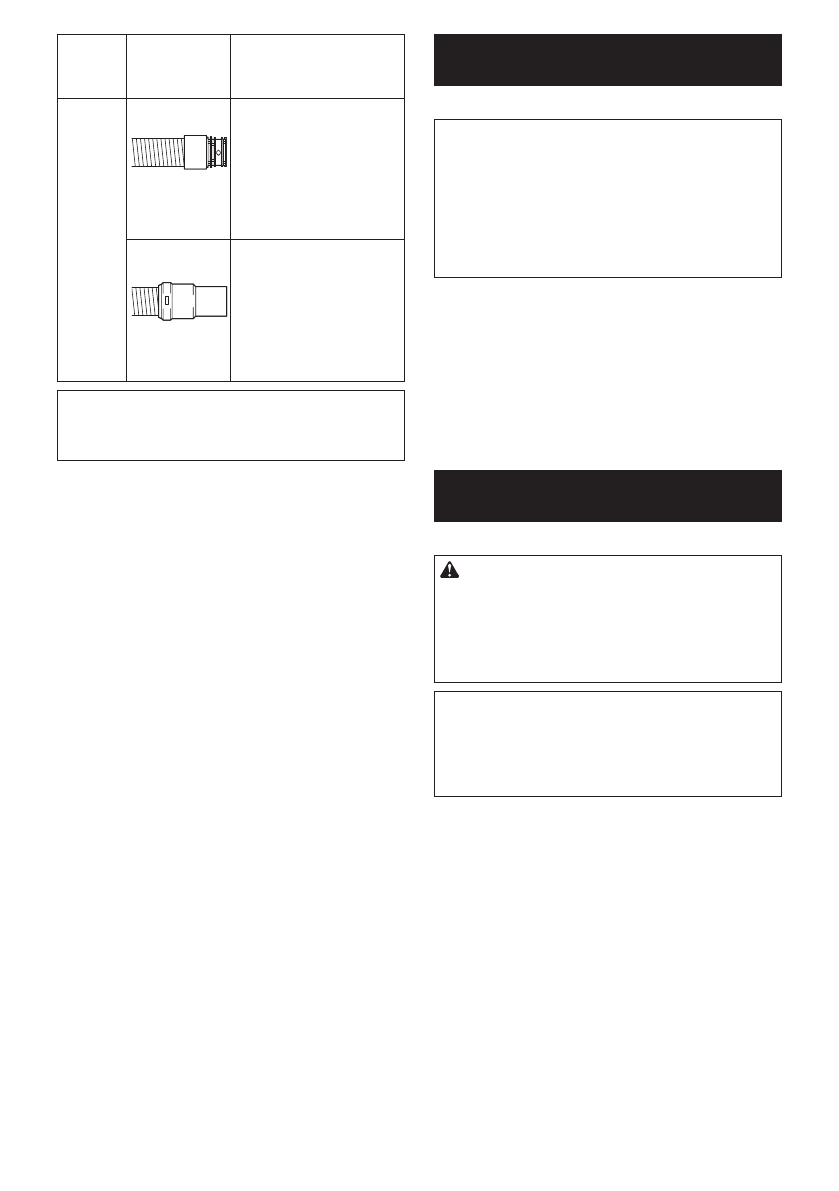

70

РУССКИЙ

Диаметр

постав

-

ляемого

шланга

Тип конца

шланга

Действие

Диам.

38 мм

С деталью з

защелкой

Замените шланг шлан

-

гом для пылеудаления

(диам. 28 мм, с передним

патрубком).

С передним

патрубком 38

Прикрепите соединение

22-38 или передний патру

-

бок 24.

ПРИМЕЧАНИЕ:

 Всегда используйте подходящий

передний патрубок. При использовании переднего

патрубка 24 прикрепите его к переднему патрубку

22, подсоединенному к шлангу.

►

Рис.20:

1.

 Передний патрубок 22

2.

 Передний

патрубок 24

При использовании шланга для

пылеудаления диам. 28 мм

1.

  Присоедините передний патрубок к шлангу для

пылеудаления.

При подсоединении переднего патрубка убедитесь в

том, что он надежно навинчен на шланг.

2.

  Подсоедините передний патрубок к выходу для

пылеудаления на инструменте.

►

Рис.21:

1.

 Передний патрубок

2.

 Выход для

пылеудаления

3.

 Шланг

Передний патрубок можно снять; для этого повер

-

ните его против часовой стрелки, удерживая шланг.

При использовании шланга диам.

38 мм с передним патрубком 38

1.

  Поверните и вставьте соединение или перед

-

ний патрубок ко входной части на шланге в зави

-

симости от инструмента, который вы собираетесь

подсоединить.

2.

  Подсоедините передний патрубок к выходу для

пылеудаления на инструменте.

►

Рис.22:

1.

 Соединение

2.

 Передний патрубок

3.

 Выход для пылеудаления

4.

 Шланг

Чтобы удалить соединение и передний патру

-

бок, выполните процедуры установки в обратном

порядке.

Подсоединение изогнутой трубы

в сборе

Дополнительные принадлежности

ПРИМЕЧАНИЕ:

 Эту процедуру нет необходимости

выполнять, если модель поставляется с изогнутой

трубой в сборе, присоединенной к шлангу.

ПРИМЕЧАНИЕ:

 Существует два типа изогнутых

труб в сборе: одна для раздвижной удлиняющей

трубы и одна для кольцевой удлиняющей трубы.

Если вы подготавливаете изогнутую трубу в сборе,

выберите трубу в соответствии с типом необходи

-

мой удлиняющей трубы.

Изогнутая труба в сборе используется для под

-

соединения удлиняющей трубы или насадки для

вакуумной очистки этого изделия.

Если вы хотите использовать это изделие в качестве пыле

-

соса, подсоедините изогнутую трубу в сборе к шлангу.
Для подсоединения отвинтите передний патрубок со шланга

и зафиксируйте муфту изогнутой трубы в сборе на шланге.

Для удаления ослабьте муфту изогнутой трубы в

сборе на шланге.

►

Рис.23:

1.

 Шланг

2.

 Изогнутая труба в сборе

3.

 Муфта

Установка мешочного фильтра /

пылесборного мешка

Дополнительные принадлежности

ВНИМАНИЕ:

Не используйте поврежденный

мешочный фильтр. Используйте пылесос только

с установленным надлежащим образом мешоч

-

ным фильтром. В противном случае, поглощенная

пыль и прочие частицы могут быть выброшены

обратно в атмосферу, что может стать причиной

респираторных заболеваний оператора.

ПРИМЕЧАНИЕ:

Если мешочный фильтр запол

-

нен, замените его новым. Опорожните пылесбор

-

ный мешок после его заполнения. Продолжительное

использование пылесоса с заполненным мешочным

фильтром / пылесборным мешком приведет к сни

-

жению мощности всасывания.

1.

Разблокируйте защелку, потянув нижнюю часть.

Нажмите на зону с пазами, чтобы поднять переднюю часть

защелки. Потяните защелку, чтобы открыть крышку.

►

Рис.24:

1.

 Крючок

2.

 Крышка

2.

  Вставьте мешочный фильтр в прорезь в верх

-

ней части, как показано на рисунке.

►

Рис.25:

1.

 Прорезь

2.

 Мешочный фильтр

При использовании пылесборного мешка вставьте

кромку мешка в прорезь.

►

Рис.26:

1.

 Прорезь

2.

 Кромка

3.

 Пылесборный мешок

3.

  Совместите отверстие мешочного фильтра с

патрубком шланга и вставьте картонную накладку до

упора. Убедитесь, что резиновое кольцо мешочного

фильтра надевается на кромку патрубка шланга.

►

Рис.27:

1.

 Резиновое кольцо на мешочном

фильтре

2.

 Кромка патрубка шланга

3.

 Картонная накладка на мешочном

фильтре

4.

 Патрубок шланга
