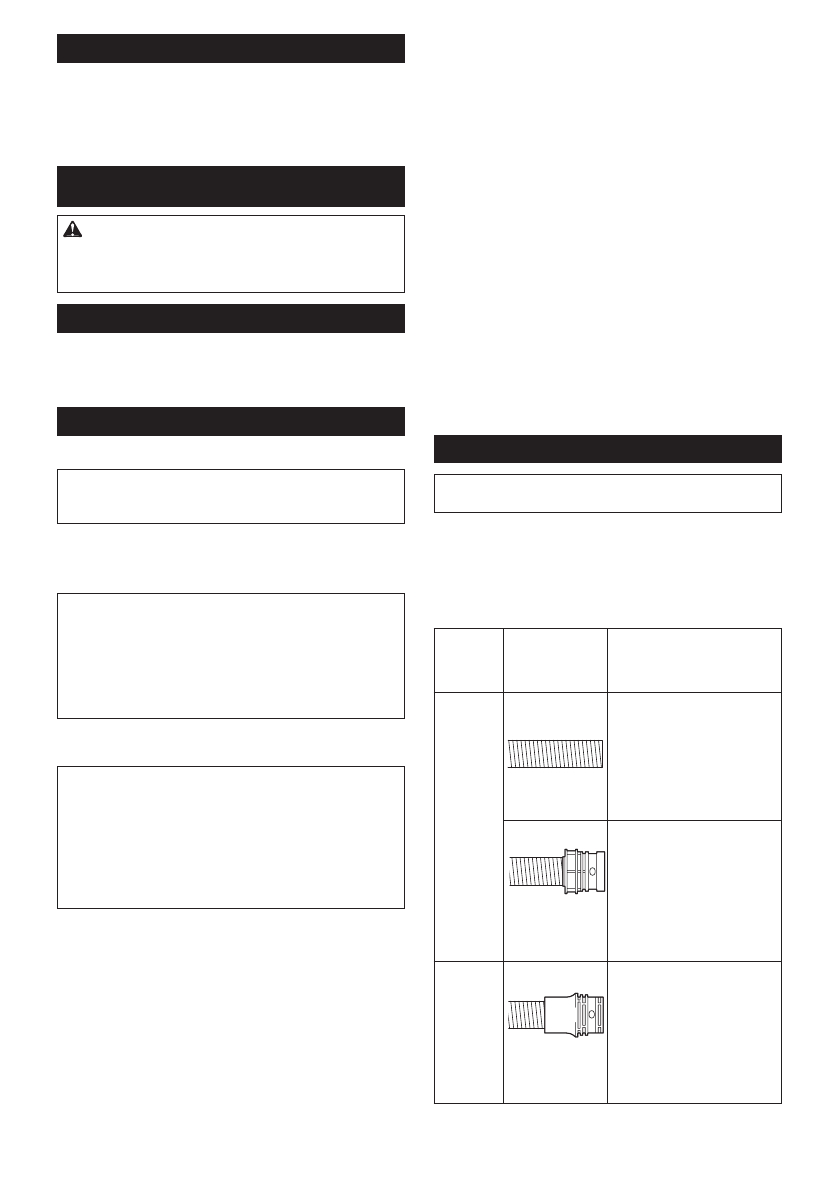

69

РУССКИЙ

Крюк на шланге

Во время перерыва в работе крюк на изогнутой трубе в сборе

можно использовать для крепления трубы на нижнем ремне.

►

Рис.12

СБОРКА

ВНИМАНИЕ:

Перед проведением каких-

либо работ с инструментом обязательно

убедитесь, что инструмент отключен, а блок

аккумулятора снят.

Сборка шланга

Вставьте патрубок в корпус пылесоса и поверните

по часовой стрелке.

►

Рис.13:

1.

 Патрубок шланга

2.

 Корпус пылесоса

Сборка насадки и трубы

Дополнительные принадлежности

ПРИМЕЧАНИЕ:

Тип насадки и трубы, которыми ком

-

плектуется изделие, зависит от страны. В некоторых

странах насадка и труба в комплект не входят.

1.

Поверните и вставьте насадку в удлиняющую трубу.

►

Рис.14:

1.

 Удлиняющая труба

2.

 Насадка

3.

 T-образная

насадка

4.

 T-образная насадка (тонкая)

ПРИМЕЧАНИЕ:

 Проворачивание насадки при

подсоединении позволит надежно подсоединить

насадку к удлиняющей трубе.

ПРИМЕЧАНИЕ:

 Модель со шлангом диаметром

38 мм и передним патрубком 38: подсоедините

сопло из комплекта к алюминиевой изогнутой

трубе / алюминиевой прямой трубе.

2.

  В зависимости от типа удлиняющей трубы

следуйте приведенным ниже процедурам:

ПРИМЕЧАНИЕ:

 Раздвижная удлиняющая труба и

кольцевая удлиняющая труба не совместимы друг

с другом. Если вы хотите заменить раздвижную

удлиняющую трубу на кольцевую удлиняющую

трубу или наоборот, также замените изогнутую

трубу в сборе.

ПРИМЕЧАНИЕ:

 Насадку можно подсоединить к

непосредственно к изогнутой трубе в сборе.

Раздвижная удлиняющая труба

Расположите пылесос за спиной с помощью плече

-

вого ремня, после чего вставьте удлиняющую трубу

в изогнутую трубу в сборе до щелчка. Для отсоеди

-

нения извлеките удлиняющую трубу, нажав кнопку.

►

Рис.15:

1.

 Изогнутая труба в сборе

2.

 Кнопка

3.

 Раздвижная удлиняющая труба

4.

 Насадка

Длину трубы можно регулировать.

Отрегулируйте длину трубы, нажав кнопку регули

-

ровки длины. Выбранная длина трубы будет зафик

-

сирована при отпускании кнопки регулировки.

►

Рис.16:

1.

 Кнопка регулировки длины

Кольцевая удлиняющая труба

Расположите пылесос за спиной с помощью плече

-

вого ремня, потом проверните и вставьте удлиняю

-

щую трубу в изогнутую трубу в сборе. Для отсоеди

-

нения поверните ее и извлеките.

►

Рис.17:

1.

 Изогнутая труба в сборе

2.

 Кольцевая

удлиняющая труба

3.

 Насадка

Длину трубы можно регулировать.

Ослабьте кольцо на трубе и измените длину.

Затяните кольцо, выбрав необходимую длину.

►

Рис.18:

1.

 Кольцо

Алюминиевая изогнутая труба / алюминиевая

прямая труба

(только для модели со шлангом диаметром 38 мм и

передним патрубком 38.)

Расположите пылесос за спиной с помощью пле

-

чевого ремня, потом проверните и вставьте трубу в

передний патрубок. Для отсоединения поверните ее

и извлеките.

►

Рис.19:

1.

 Передний патрубок 38

2.

 Алюминиевая изогнутая труба

3.

 Алюминиевая прямая труба

4.

 Насадка

Подсоединение инструмента

ПРИМЕЧАНИЕ:

Если изогнутая труба в сборе

прикреплена к шлангу, снимите ее заранее.

Для подсоединения инструмента к пылесосу тре

-

буется специальный шланг и/или дополнительные

детали. В зависимости от модели пылесоса вам

потребуется заменить шланг и/или подготовить

дополнительные детали.

Подробную информацию см. в следующей таблице.

Диаметр

постав

-

ляемого

шланга

Тип конца

шланга

Действие

Диам.

28 мм

без детали

Присоедините передний

патрубок.

С деталью з

защелкой

Замените конец шланга

(деталь с защелкой) перед

-

ним патрубком.

Конец шланга можно снять,

повернув его против часо

-

вой стрелки.

Диам.

32 мм

С деталью з

защелкой

Замените шланг шлан

-

гом для пылеудаления

(диам. 28 мм, с передним

патрубком).
