— кир жуугучту тамызуу учун предохранители бар тетиктер-

ди, тройниктерди (эки же уч орундуу), узартылган шнуралрды
колдонуу зарыл;

— кир жуугучту очургондо шнурдан кармап тартуу;
—  кир  жуугучту  тамызууда  жана  очургондо,  же  ал  иштеп

жатканда ным кол менен аны кармоо;

— кир жуугучту агын суу менен жуу;
—  оз  алдынча  кир  жуугучту  ондоо  жана  машинанын  кон-

струкциясына,  суу  жана  ток  жабдуусуна  озгортуу  киргизуу,
себеби мындай учурда машина бузулууга учурайт, сатып алуучу
гарантиялык ондоо укугунан ажырайт. Муздаткыч ремонту тей-
лоо сервисинин квалификациясы жогорку механиги менен гана
аткарылышы  керек,  квалификациясыз  ондоо  болгондо  буюм
коркунучтун булагы болуп калуусу толук мумкун.

2.11

  Эгер  муздаткыч  иштеп  жаткан  учурда  ток  чартылда-

шына, тутунго ж.б. байланыштуу бузулууга учураса, тез аранын
ичинде муздаткычты токтон сууруп, розеткадан шнурду чыгарып,
тейлоо сервисинен механикти чакырыныз.

2.12 Муздаткычтын иштоо убактысы 10 жыл.

ЭСКЕРТУУ! Иштоо мооноту буткондон кийин даярдоочу

буюмдун коопсуз иштоосуно жоопкерчиликти албайт. Кий-

инки иштоосу коркунучсуз деп айтууга болбой калат, ант-

кени материалдар менен составдык болуктору эскиргенге

байланыштуу электрдик жана орт пайда болуш жагдайлар

мумкунчулугу жогорулайт.

3   К И Р   Ж У У Г У Ч Т У   И Ш Т Е Т У У Г О   Д А Я Р Д О О

3.1 ЖАЙГАШТЫРУУГА ДАЯРДОО

3.1.1

 Кир жуугучту упаковкадан бошотунуз (полиэтиленовой

пленкага, пенополистироль болуктордон). Дисплейден пленка-
ны ажыратуу (бар болсо).

ЭСКЕРТУУ!  суротко  ылайык  кир  жуугучту  эшигинен,

лотоктон кармап которуу жана жылдыруу мумкун эмес.

3.1.2

  Кир  жуугучту  жылдыруу  учун  бак  бекемдоочу  бура-

гычтар менен кармалган.

3  суротко  ылайык  торт  бурагычты  гайкалуу  ключ  менен

чечип  плсмастмассалык    жана  резиналуу  втулкалар  алынат.  4
суротко  ылайык  эгерде  втулкалар  алынбаса  арткы  жапкычты
чечуу керек, отвертканы жардамы менен. Панелди жайына ка-
тырыныз. Тешиктерди отвертка комплегиндеги тыкмалар менен
жабуу зарыл.

Бурагычтарды жана втулкаларды машинаны кийинки ирет

жылдыруу учун сактап коюнуз.

ЭСКЕРТУУ! Корпуска халака клтирбоо учун катырылган

бурагычтар жана пластмассалык жана резиналуу втулка-

лар менен кир жуугуч машинаны тамызбаныз.

3.2 КИР ЖУУГУЧТУ ОРНОТУУ

3.2.1

  ККир  жуугучту  кургак  жана  бекем  жерге  орнотуу  за-

рыл.

Пенополиуретандуу негизде жана киолм салынган полго ор-

нотуу мумкун эмес, анткени ал жер машина вентиляциясын жаман
абалга алып келип, вибрация пайда болушуна туртку берет.

Машинаны такталуу полго орнотоор астында, ага (полго) ал-

дын ала 15 мм кем эмес болгон тактай материалдарынан жасалган
плитаны бекем кылып киргизип коюунуз.  Машина иштеп жаткан
учурда  такталуу  полдо  бекм  туру  учун  аны  болмонун  бурчуна
орнотуу сунуш кылынат.

Кир  жуугучту  жуктогон  машинанын  полуна  5  суротто  кор-

сотулгондой  кир  жуугуч  буттарын  бурап  же  чыгарып,  талаптуу
турдо  тик  коюуу  зарыл:  гайкалуу  ключь  менен  буттарындагы

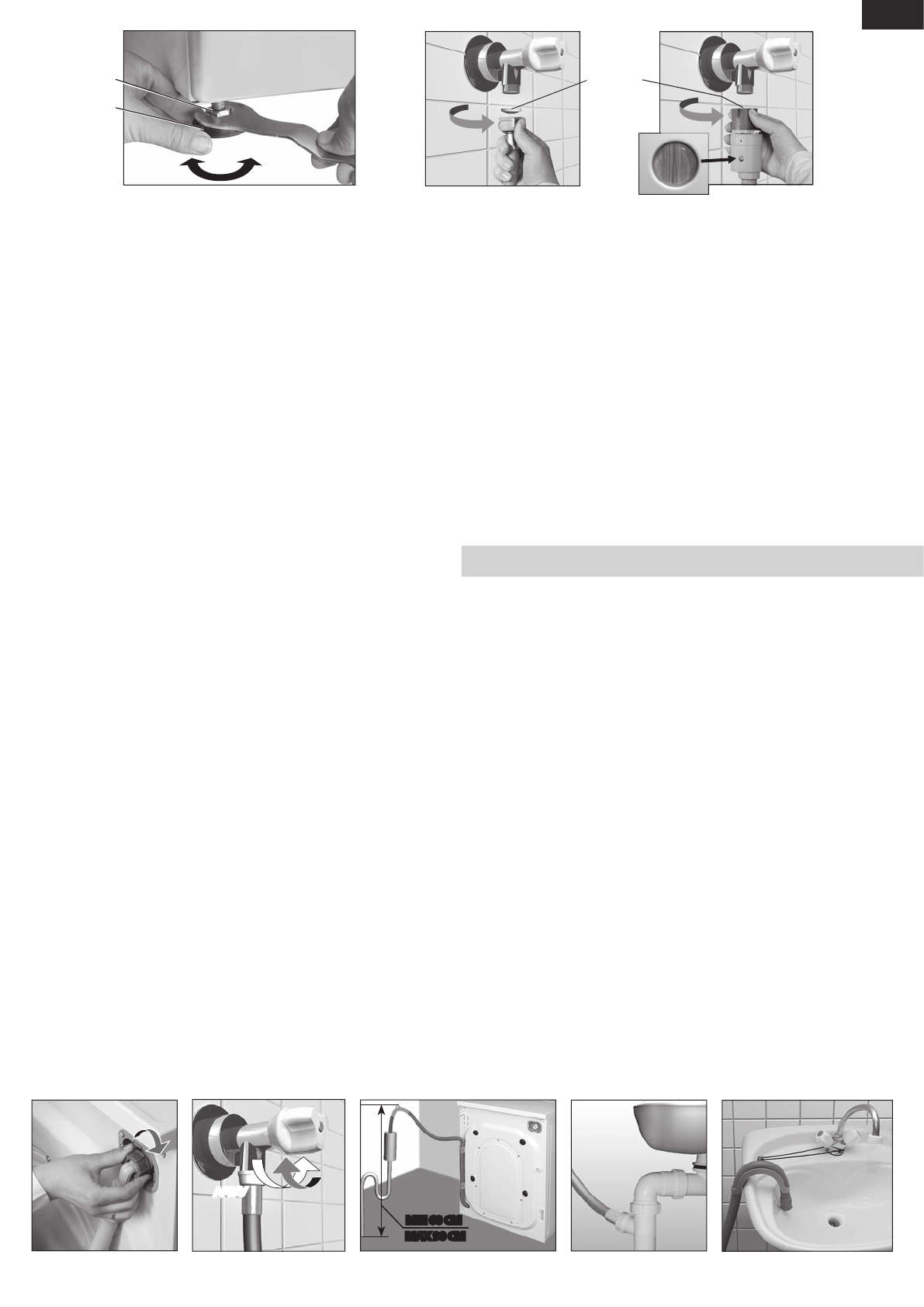

Сурот 5

контргайка

тироогуч

контрагайкаларды  бошотуп,  буттарыдын  эгиздигин  озгортуп
контрагайкаларын катырыныз.

Кир жуугуч туура эмес коюлса же буттарынын контрагайка-

лары бош катырылган болсо, келечекте кир жуугучтан ашыкча
шумдар чыгарышы мумкун.

ЭСКЕРТУУ! Кир жуугуч бекем туруш учун бутары бекем

жана чукур катырылуу керек.

3.3 КИР ЖУУГУЧТУ ТОККО КОШУУ

ЭСКЕРТУУ! Кир жуугучту тогун жер менен туташтыруу

зарыл.

Кир  жуугуч  эки  сымдуу  токко  жерге  туташкан  сымы  бар

розеткага кошулуш керек, кучу 16 А аз эмес болуусу зарыл. Ро-
зеткада 3 медний зым тартылып, алардын жоондугу 1,5 мм

2

 же

алюминевый зымдары, анын жоондугу 2,5 мм

2

 болушу керек.

Фаза сымы автоматтык турдо электро сеть коргоочу , эн жогорку
ток кучуно туруштук береалатурган 16 А, ишке тушуу тездиги 0,1
с коп болбогон ыкмага туташкан болушу керек.).

Эгерде  розетка  жогорку  корсоткучторго  ээ  болбосо,  кир

жуугучту орнотуучу жайдан алыс болсо, зымды керектуу жерге
чеин тартып розетка коюу зарылкылуу зарыл. Розетка жылдыруу
жана монтаж иштери жогору квалификацияга ээ усталар тара-
бынан кылынуусу зарыл.

ТЫЮ  САЛЫНАТ!

  Жер  туташтурууну  башка  зым  менен  же

болбосо трубопровод жана канализациялвр аркылуу туташты-
рууга тыюу салынат.

ЭСКЕРТУУ!  Буюм  жасоочу  (сатуучу)  Жогоруда  кор-

сотулгон  пункттар  сакталбаган  турдо  буюм  ээсине  залал

зака  жана  ден-соолугуна  же  буюмуна    зыян  келтирилсе

жоопкерчилике укуктуу эмес.

3.4 ВОДОПРОВОДКО ЖАНА КАНАЛИЗАЦИЯГА КОШУУ

3.4.1

Кир  жуугуч  суук  суу  резбасы  бар  3/4  дюймдуу  кран

потрубасына гана кошулат.

3.4.2

 Кир жуугучту водопроводко  туташтыруу алдынан:

—  труба  суусун  кичине  ачып  агызып  коюуп,  чан,  зан  жана

кум сыяктуу кирлерди агызуу зарыл;

— суу токкуч шлангдын фильтр тазалыгын карап коруу  6 же

7 ылайыктуу;

— эгерде 7 суротто корсотулгондой токкуч шлангда коргоо

системасы  болсо,  анда  атайын  орнотулган  шлангдагы  айнек
корсоткуко  конул  буруп  турунуз,  сары  тус,  шланг  таза  экенин
билдирет;

— суу куйгуч шлангды суу агуу резбалуу кран патрубкасына

6  же  7  суротторго  ылайык  бекем  катыруу  жана  кир  жуугучка
8  суротто  корсотулгондой,  гайканы  кол  менен  бекем  катыруу
зарыл.

3.4.3

  Кир  куу  убагында  9  суротко  ылайыктуу  суу  беруучу

кран ачык болуусу зарыл.

Сурот 8

Сурот 9

АЧУУ

ЖАБУУ

фильтр

Сурот 7

Сурот 6

Сурот 10

MIN 60 CM

MAX 90 CM

Сурот 12

Сурот 11

3.4.4

  Тогуу  шлангы  10  суроттогудой  полдон  60  см  аз  эмес

жана  90  см  ден  кп  эмес  денгеелде  болуусу  зарыл.  Эгерже  жо-
горуда корсотулгон талаптар аткарылбаса кир жуугуч иштебеши
мумкун.

3.4.5

 Кир жуугучтун суусун тогуу учун тогуу шлангына тизе-

нен жогору денгеелде кармап туруучу тироогуч орнотулат. Жана
канализация трубасынын ички диаметри 40 мм ден аз болбошу
зарыл, себеби тогулгон суну кайра тартып албашы учун.

11 суротко ылайык тогуучу шлангы эгерде сифондо резбалуу

патрубкасы болсо анда ал сифонго кошулуусу мумкун.

3.4.6

 Кир жуугучтан суну тогуу учурунда шланг 12 суротко

ылайык,  кайрылган  жеринен  атайын  жасалган  кир  жуугучтун
комплектациясына  кируучу  кронштейн  менен  катырып  коюу
зарыл. Шланг сууга комулбостугу зарыл.

ЭСКЕРТУУ!  Суу  куючу  жана  тогуучу  шлангдар  кошул-

гандан сон кайрылбастыгы жана эзилбестиги зарыл.

3.4.7

 Кир жуугучтун шлангдары кошулгантан кийин кошул-

ган жерлерди текшерип кору зарыл, (кургак болуусу керек).

4   Б И Р И Н Ч И   Т А М Ы З У У

4.1 БИРИНЧИ ЖУУ

4.1.1

  Ор  бир  кир  жуугуч  жасоочулар  тарабынан  текшеруу

тартибинен откорулот, ошон учун барабанда аз суу болушу мум-
кун, текшеруудон калган суну суну тазалоо учун биринчи жолу
тамызганда кир жуугучту кездемесиз иштетсе болот.

4.1.2

  Биринчи  жуу  процессин    «ПАХТА»  программасында

жана 90

0

С суу менен жуу зарыл(тиркемесин караныз).

ЭСКЕРТУУ!  Биринчи  иштетуудо  2  лотокко  14  суротто

карсотулгондой  эн  жогорку  кир  салуу  корсоткучундогу

жарым жуу средствосун салыныз, жана жуу средствосунда

жазылган даярдоочу сунуштарын эске алыныз.

4.2 КИР ЖУУ АЛДЫНАН ЖАЛПЫ СУНУШТАР

4.2.1

 Кир жуугучту кошкондон алдын, крандагы суну агы-

зып карап корунуз жана чан, зан, башка кирлер ж.б жоктугуна
ишениниз.

ЭСКЕРТУУ! Даярлоочу (сатуучу) жуу учурунда кир, кум,

чан зан болгон таза эмес суулар себеп болуп таза эмес жу-

улса,  же  кир  жуугуч  бузулса  (гарантия  мооноту  бутконго

чеин дагы) жооп берууго укуксуз.

4.2.2

  Тогуу  жана  куюуучу  шлангдардын  тура  кошулганына

ынаныныз (3.4 караныз).

Эгерде кир жуугуч иштебей коп ткрган болсо шлангды гай-

касын бурап суу тогуучу крандан чечип чечип суусун тогу зарыл
суу куючу шлангды 3.4.2 пункттагыдай кылып катыруу зарыл.

4.3 УНДУУ СИГНАЛИЗАЦИЯ

Ундуу  сигнал  кир  жуугучту  тамызып  очургондо  жана  кир
