a. Частично вывинтите винт

1

, затем полностью вывинтите винт

2

, после чего полностью

удалите винт

1

.

b. Частично вывинтите винт

3

, затем полностью вывинтите винт

4

, после чего полностью

удалите винт

3

.

Примечание:

Винты нужно отвинчивать осторожно, чтобы не повредить материнскую плату. Эти

четыре винта нельзя вывинтить из блока радиатора и вентилятора.

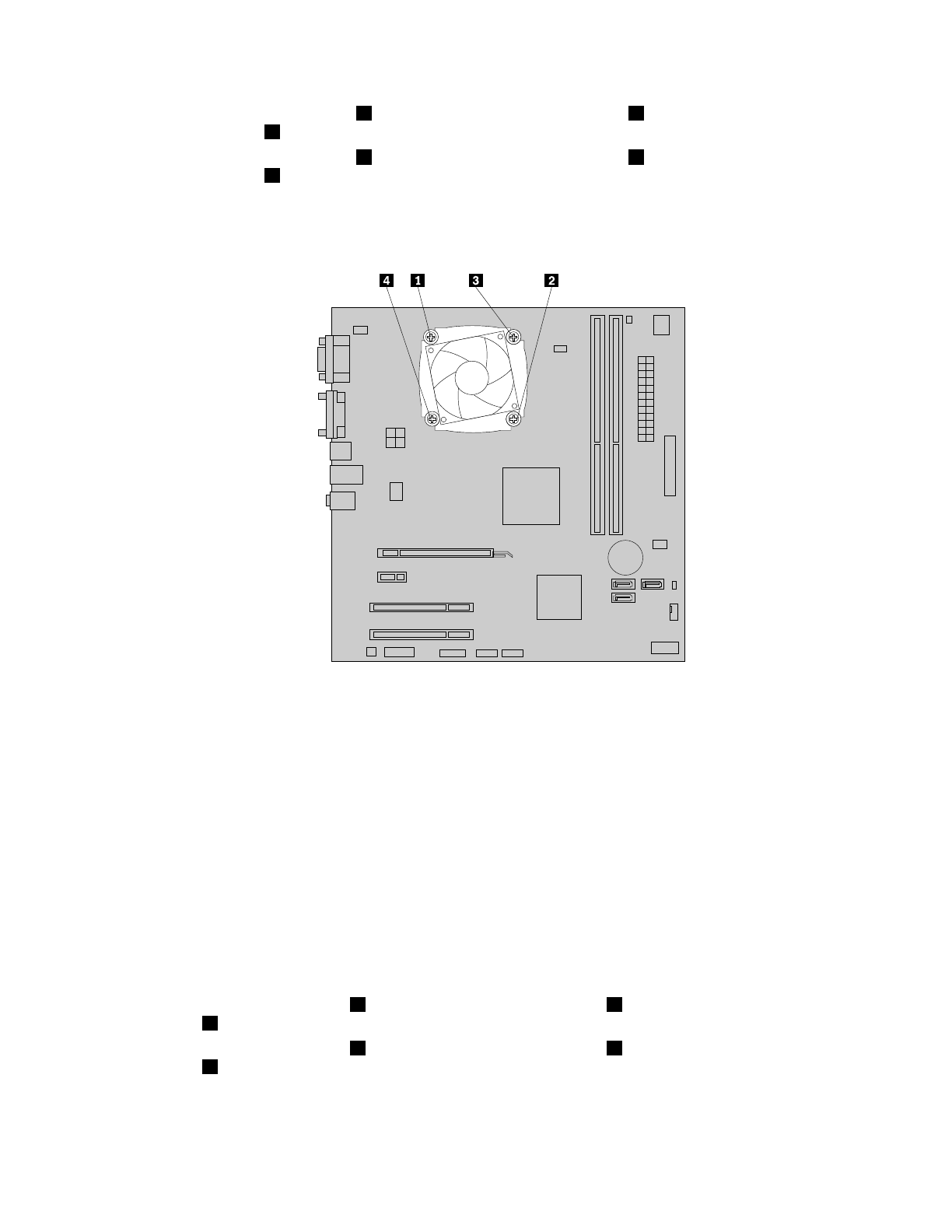

Рис. 19. Винты, закрепляющие блок радиатора и вентилятора

7. Снимите блок радиатора и вентилятора с материнской платы.

Примечания:

a. Чтобы снять радиатор и вентилятор с микропроцессора, их, возможно, придется немного

повернуть.

b. При работе с блоком радиатора и вентилятора не прикасайтесь к термосмазке, нанесенной

на нижнюю часть блока.

8. Установите новый блок радиатора и вентилятора на материнскую плату так, чтобы четыре

винта совместились с отверстиями на материнской плате. Убедитесь в том, что вы правильно
расположили новый блок радиатора и вентилятора: так, чтобы кабель блока можно было легко
подключить к разъему вентилятора микропроцессора на материнской плате.

9. Завинтите четыре винта, которыми закреплен блок радиатора и вентилятора, как это показано на

Винты, закрепляющие блок радиатора и вентилятора:

a. Частично завинтите винт

1

, затем полностью затяните винт

2

, после чего полностью затяните

винт

1

.

b. Частично завинтите винт

3

, затем полностью затяните винт

4

, после чего полностью затяните

винт

3

.
