Рис. 10. Как опустить отсек дисководов

Установка или замена платы PCI

Внимание:

Не открывайте компьютер и не пытайтесь ремонтировать его, если вы не прочитали раздел

“Важная информация по технике безопасности” в публикации

ThinkCentre: Руководство по технике

безопасности и гарантии

(прилагается к компьютеру). Публикацию

ThinkCentre: Руководство по технике

безопасности и гарантии

можно загрузить на веб-сайте

http://support.lenovo.com

В этом разделе рассказано, как установить или заменить плату PCI.

Ваш компьютер оснащен двумя гнездами стандартной платы PCI, одним гнездом платы PCI Express
x1 и одним гнездом графической платы PCI Express x16. См. раздел “Как найти компоненты,
установленные на материнской плате” на странице 9.

Чтобы установить или заменить плату PCI, сделайте следующее:

1. Извлеките из дисководов все носители и выключите все подсоединенные устройства и

компьютер. Выньте все шнуры питания из розеток и отсоедините все кабели, подключенные
к компьютеру.

2. Снимите кожух компьютера. См. раздел “Как снять кожух” на странице 14.

3. Выполните одно из указанных ниже действий.

• В случае замены платы PCI удалите винт, которым крепилась старая плата, и вытащите старую

плату из соответствующего гнезда. Затем осторожно извлеките плату PCI из рамы, как это
показано на Извлечение PCI-карты.

Примечания:

a. Если между платой PCI и материнской платой находились какие-либо кабели, запомните их

расположение, после чего отсоедините эти кабели.

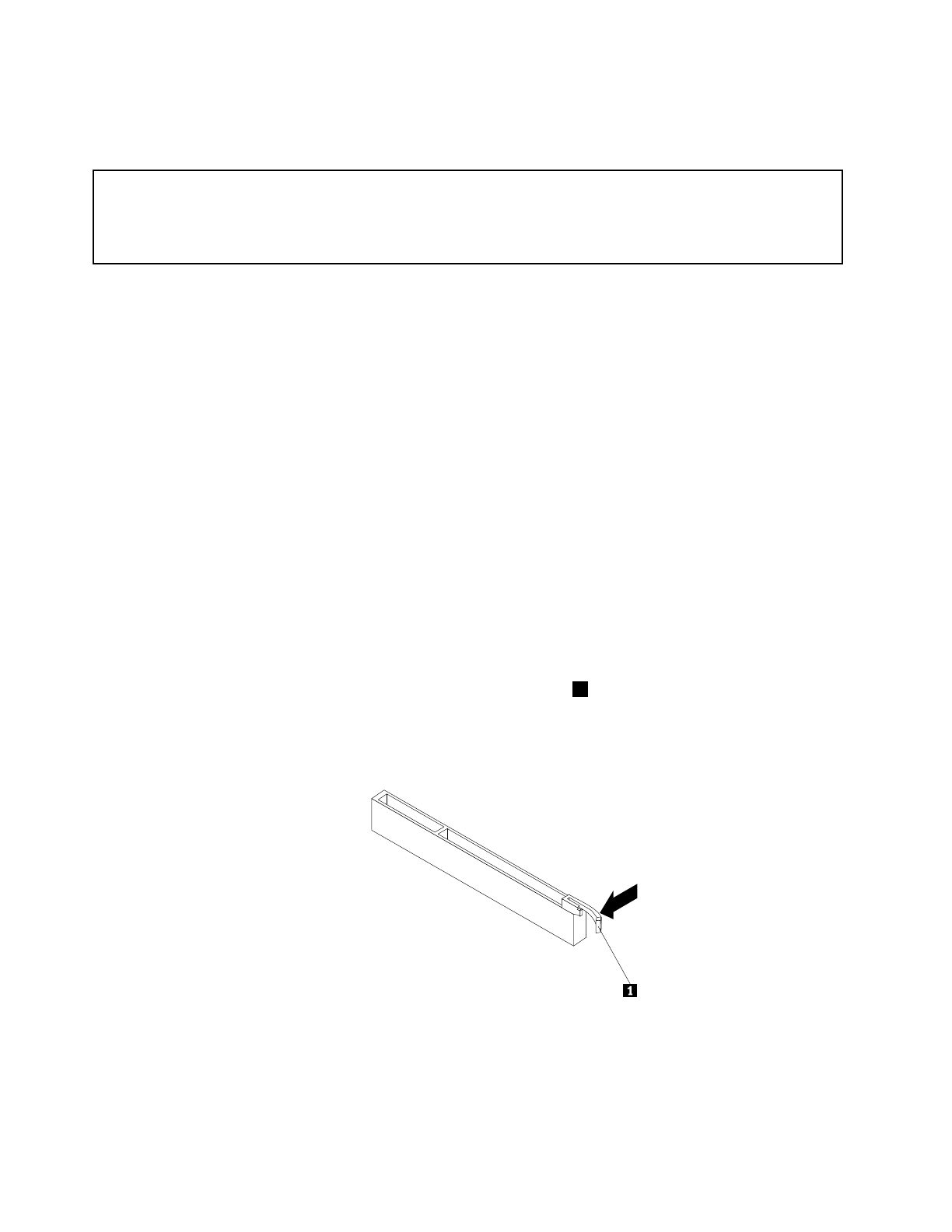

b. Если плата PCI удерживается фиксирующей защелкой

, нажмите на указанную защелку,

чтобы освободить плату. Затем возьмите плату PCI за края и осторожно вытащите ее из
соответствующего гнезда. При необходимости можно сначала частично вытащить из
гнезда один край платы, затем другой, затем опять первый - и так до тех пор, пока плата
не будет полностью извлечена из гнезда.

c. Чтобы беспрепятственно удалить плату PCI, вам, возможно, придется снять лицевую

панель и откинуть отсек дисководов. См. разделы “Как снять и поставить на место
лицевую панель” на странице 15 и “Как добраться до компонентов материнской платы и
дисководов” на странице 16.

ThinkCentre: Руководство пользователя
