Разъем

Описание

Последовательный порт

К этому разъему можно подключить внешний модем, последовательный
принтер или другое устройство, для которого нужен 9-штырьковый
последовательный разъем.

Разъем USB

Через эти разъемы можно подключить устройства с разъемом USB
(например, клавиатуру, мышь, сканер или принтер USB). Если число
разъемов USB на компьютере недостаточно для подключения всех
устройств USB, то можно приобрести концентратор USB для подключения
дополнительных устройств USB.

Разъем монитора VGA

К этому разъему подключается монитор VGA или другие устройства, для
которых нужен разъем VGA.

Расположение компонентов

На Рис. 3 “Расположение компонентов” на странице 9 показано, как размещены компоненты
вашего компьютера. Информацию о том, как открыть кожух компьютера и добраться до внутренних
компонентов, смотрите в разделе “Как снять кожух” на странице 14.

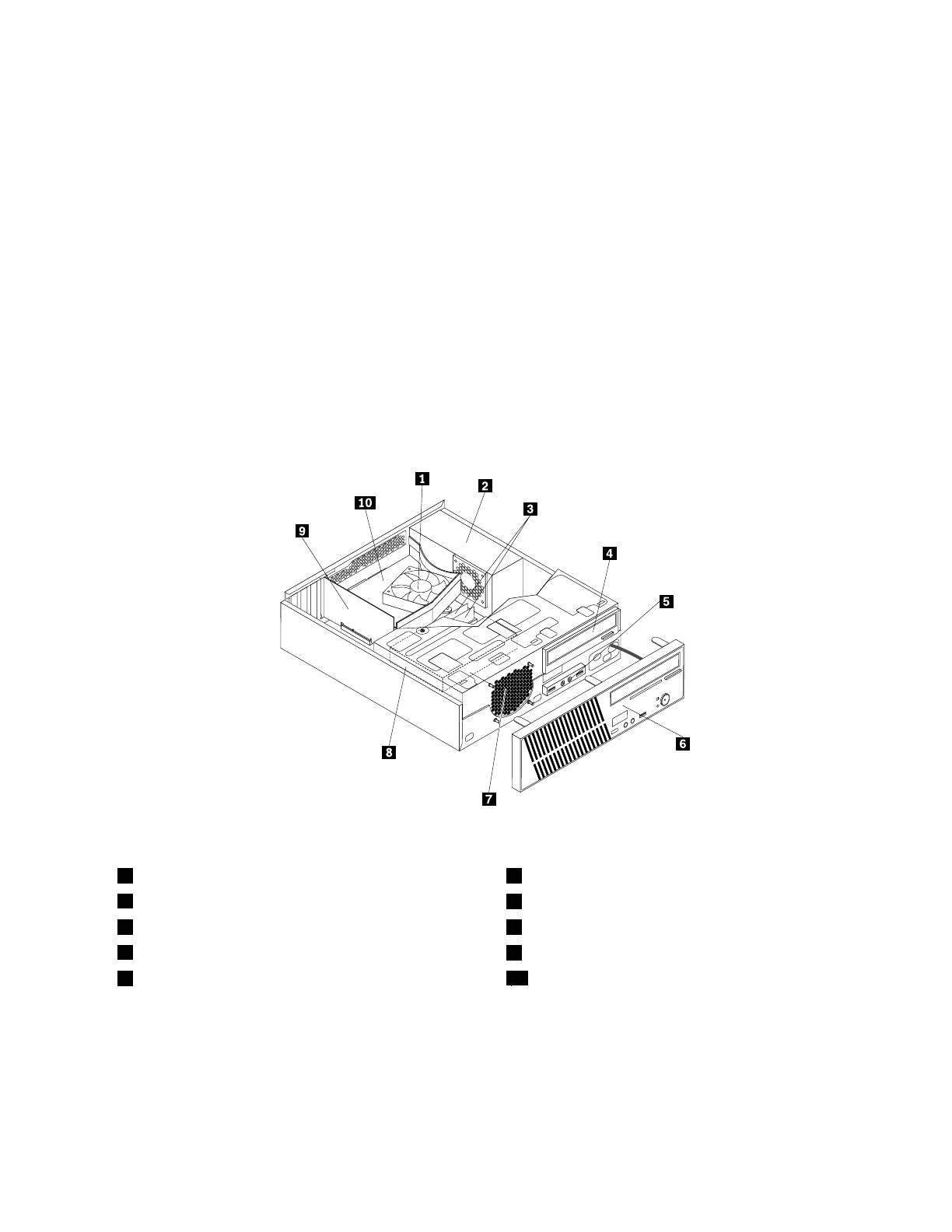

Рис. 3. Расположение компонентов

1

Блок радиатора и вентилятора

6

Лицевая панель

2

Блок питания

7

Передний вентилятор в сборе

3

Модули памяти (2)

8

Жесткий диск

4

Дисковод оптических дисков

9

Плата PCI (в некоторых моделях)

5

Передний блок разъемов USB и аудиоразъемов

10

Канал вентилятора радиатора

Как найти компоненты, установленные на материнской плате

На Рис. 4 “Размещение компонентов материнской платы” на странице 10 показано размещение
компонентов на материнской плате.
