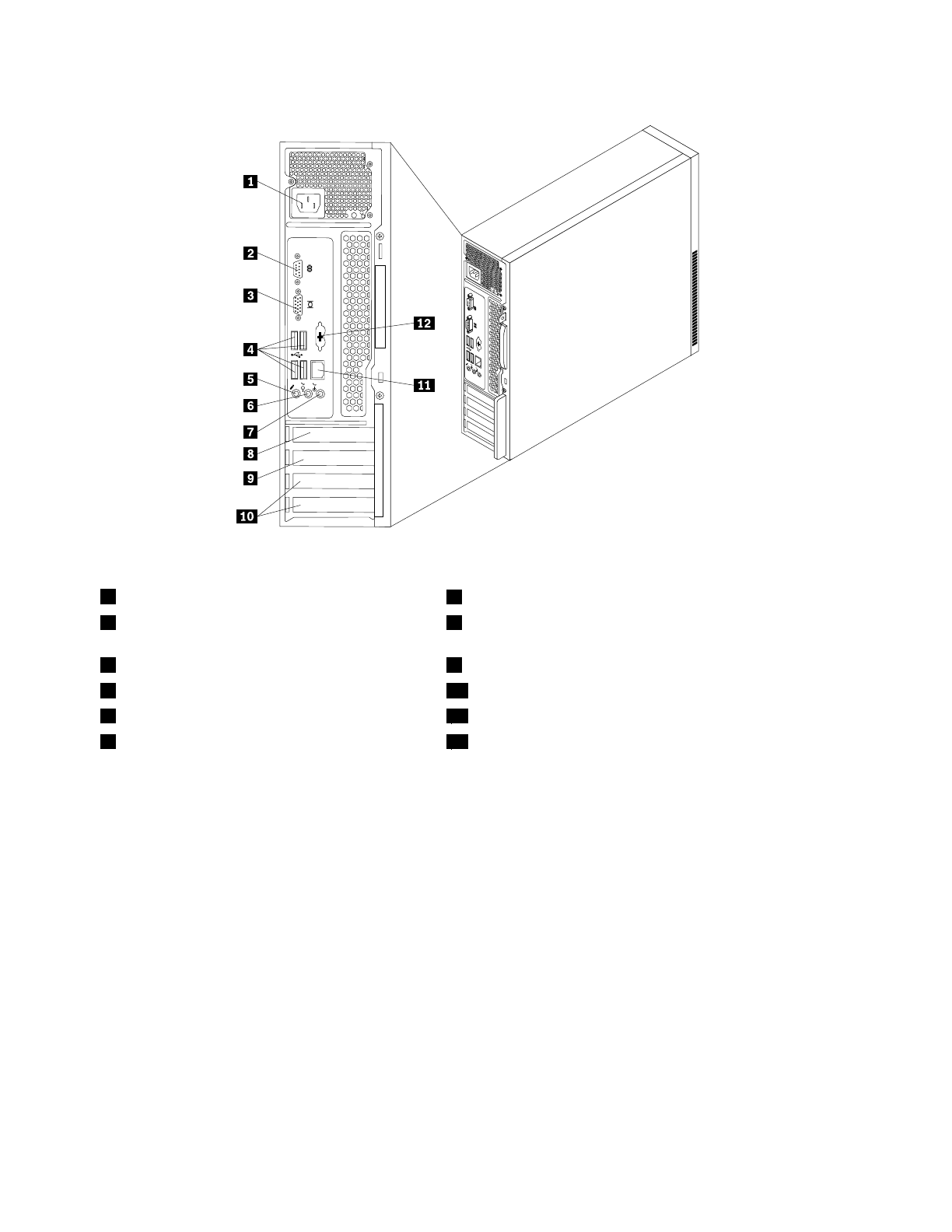

Рис. 2. Расположение разъемов и других элементов на задней панели компьютера

1

Разъем питания

7

Линейный аудиовход

2

Последовательный порт

8

Гнездо платы графического контроллера PCI Express

x16

3

Разъем монитора VGA

9

Гнездо платы PCI Express x1

4

Разъемы USB (4)

10

Гнезда плат PCI (2)

5

Микрофон

11

Разъем Ethernet

6

Линейный аудиовыход

12

Разъем Personal System/2 (PS/2) клавиатуры и мыши (в

некоторых моделях)

Разъем

Описание

Линейный аудиовход

Этот разъем обеспечивает передачу звуковых сигналов с внешних
аудиоустройств, например, со стереосистемы, на компьютер. Если вы
подключаете внешнее аудиоустройство, то соедините кабелем разъем
линейного аудиовыхода устройства с разъемом линейного аудиовхода
компьютера.

Линейный аудиовыход

Через этот разъем аудиосигнал от компьютера передается на внешние
устройства (например, стереоколонки с питанием от сети (колонки со
встроенными усилителями), наушники, мультимедийные клавиатуры,
линейный аудиовход стереосистемы или другого внешнего записывающего
устройства).

разъем Ethernet

К этому разъему подключается кабель Ethernet локальной сети (LAN).

Примечание:

Чтобы обеспечить функционирование компьютера в

соответствии с требованиями, предъявляемыми к оборудованию Класса B
(FCC), используйте кабель Ethernet категории 5.

микрофон

Служит для подключения к компьютеру микрофона, чтобы вы могли
записывать звук или работать с программами распознавания речи.
