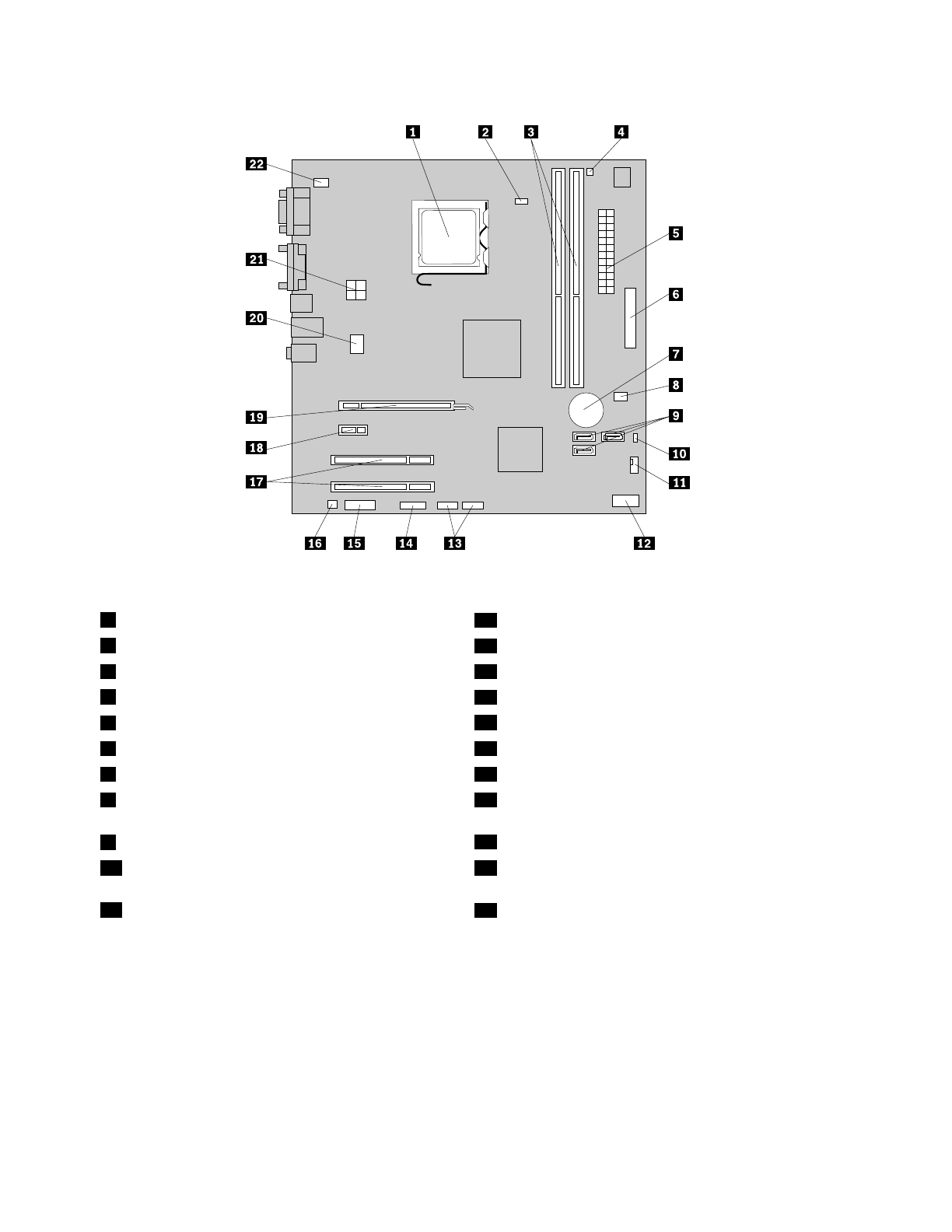

Рис. 4. Размещение компонентов материнской платы

Микропроцессор

Разъем лицевой панели

Разъем вентилятора микропроцессора

Разъемы USB (2)

Гнезда модулей памяти (2)

Последовательный разъем (COM 2)

Разъем термодатчика

Аудиоразъем лицевой панели

24-Штырьковый разъем питания

Разъем внутреннего динамика

Параллельный разъем

Гнезда плат PCI (2)

Батарейка

Гнездо платы PCI Express x1

Разъем датчика установленного кожуха (датчик

вмешательства) (в некоторых моделях)

Гнездо платы графического контроллера PCI

Express x16

Разъемы SATA (3)

Разъем вентилятора компьютера

Перемычка Clear CMOS/Recovery (очистка

CMOS/восстановление)

4-Штырьковый разъем питания

Разъем вентилятора блока питания

Разъем PS/2 клавиатуры и мыши

Расположение встроенных дисководов

Внутренние дисководы - это устройства, которые компьютер использует для хранения и считывания
данных. Установив в компьютер дополнительные дисководы, можно увеличить объем памяти для
хранения данных и обеспечить возможность чтения данных с других типов носителей. Внутренние
дисководы устанавливаются в отсеки. В настоящей публикации отсеки пронумерованы: отсек 1,
отсек 2 и так далее.

При установке или замене внутреннего дисковода необходимо учитывать тип и размер дисковода,
который вы устанавливаете или заменяете в том или ином отсеке; нужно также правильно
