87

СРПСКИ

Поступак 1

За алат без чауре на један додир

►

Слика13:

1.

 Уметак за завртање

2.

 Наглавак

Да бисте поставили уметак за завртање, повуците

наглавак у смеру стрелице и у њега до краја гурните

уметак за завртање.

Потом отпустите наглавак да бисте стегнули уметак

за завртање.

За алат са чауром на један додир

Да бисте поставили уметак за завртање, уметните га

у чауру до краја.

Поступак 2

На крају

Поступка 1

, гурните адаптер за уметке у

чауру са шиљатим крајем окренутим унутра.

►

Слика14:

1.

 Уметак за завртање

2.

 Адаптер за

уметке

3.

 Наглавак

Да бисте уклонили уметак за завртање, повуците

наглавак у смеру стрелице и извуците уметак за

завртање.

НАПОМЕНА:

 Ако уметак за завртање нисте

гурнули довољно дубоко у наглавак, наглавак

се неће вратити у почетни положај, па уметак

за завртање неће бити стегнут. У том случају,

покушајте да поново поставите уметак према

горњем упутству.

НАПОМЕНА:

 Ако се уметак за завртање тешко

поставља, повуците чауру и уметните уметак за

завртање у чауру до краја.

НАПОМЕНА:

 Након постављања уметка за

завртање, проверите да ли је добро стегнут. Ако

испада, немојте га користити.

Постављање куке

ПАЖЊА:

Приликом постављање куке,

увек је чврсто затегните помоћу завртња.

 У

супротном кука може да испадне из алата и да

изазове телесне повреде.

►

Слика15:

1.

 Жлеб

2.

 Кука

3.

 Завртањ

Кука је згодна за привремено качење алата. Можете

је поставити на било коју страну алата. Да бисте

поставили куку, убаците је у жлеб на кућишту алата

на било којој страни и причврстите је завртњем. Да

бисте је уклонили, отпустите завртањ и извуците је.

РАД

►

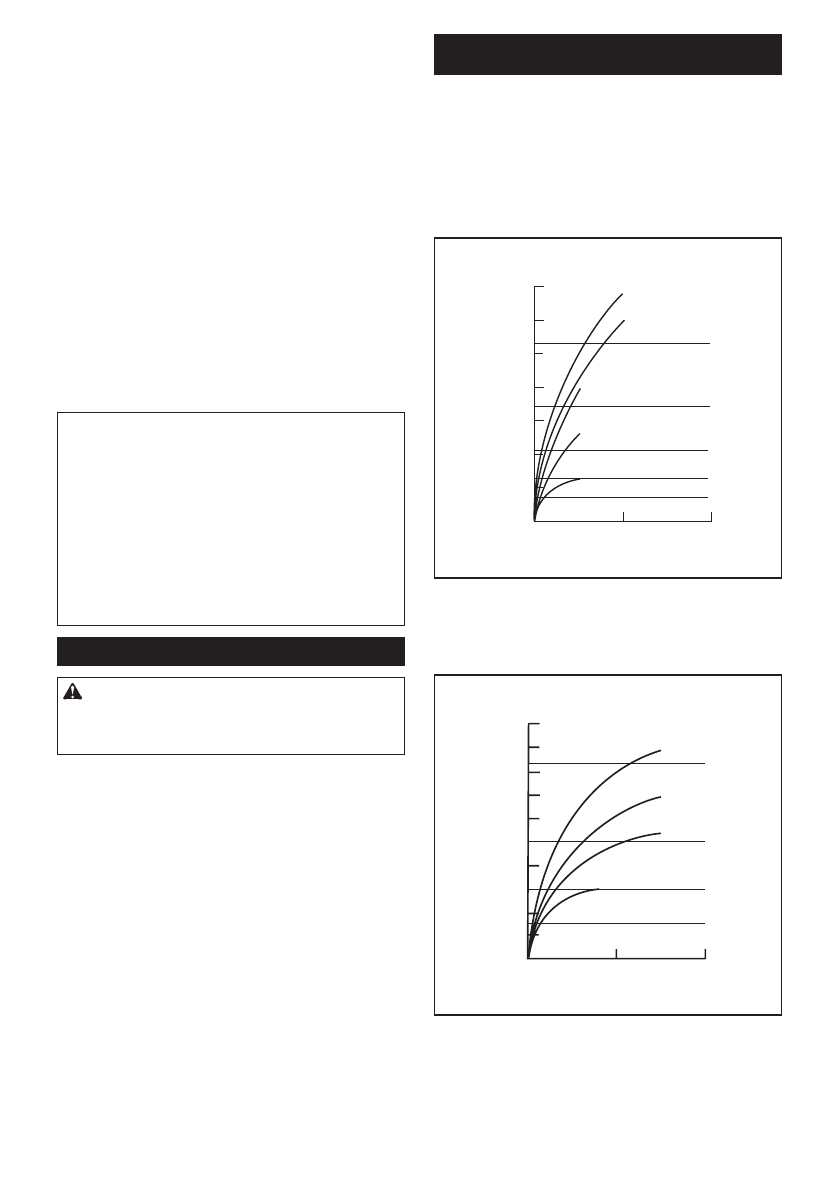

Слика16

Обртни момент затезања може се разликовати

у зависности од типа или величине завртња,

материјала предмета обраде који треба причврстити,

итд. Однос измећу обртног момента затезања и

времена затезања је приказан на сликама.

Исправни момент причвршћивања за

стандардни завртањ

N•m

(kgf•cm)

M14

M12

M10

M8

M16

M14

M12
M10
M8

M16

140

(1428)

(1224)

(1020)

(816)

(612)

(408)

(204)

120

100

80

60

40

20

0

1

2

1

2

1.

 Време причвршћивања (секунде)

2.

 Момент

причвршћивања

Исправни момент причвршћивања за завртањ

високе затезне моћи

200

180

160

140

120

100

80

60

40

20

N•m

(kgf•cm)

(2040)

(1836)

(1632)

(1428)

(1224)

(1020)

(816)

(612)

(408)

(204)

0

1

2

2

1

M14

M12

M14

M12

M10

M8

M10

M8

1.

 Време причвршћивања (секунде)

2.

 Момент

причвршћивања

Чврсто држите алат и поставите врх уметка за

завртање у главу завртња. Притисните алат према

напред тако да уметак не може да испадне из

завртња и укључите алат да бисте започели рад.
