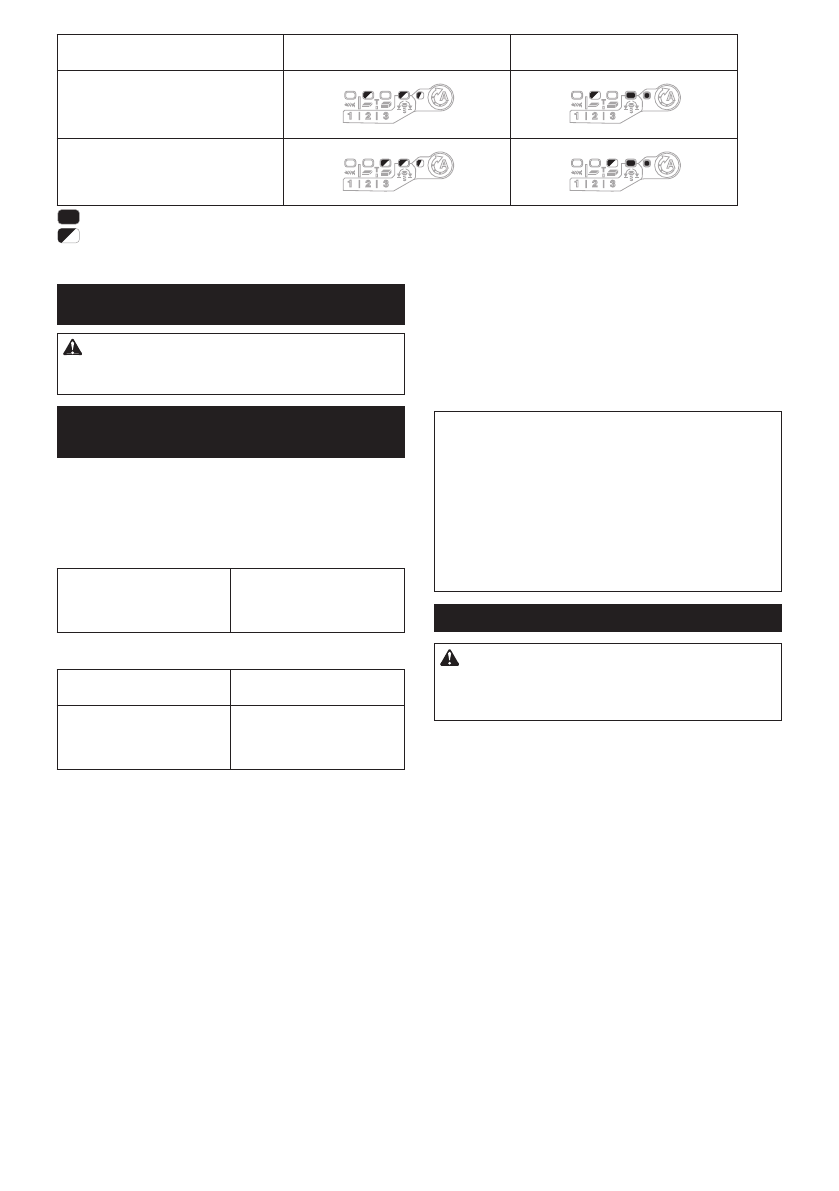

14 ENGLISH

Application mode

While registering the application mode When the registered application mode

turns on

Bolt mode (2)

Bolt mode (3)

: The lamp is on.

: The lamp is blinking.

ASSEMBLY

CAUTION:

Always be sure that the tool is

switched off and the battery cartridge is removed

before carrying out any work on the tool.

Installing or removing driver bit/

socket bit

►

Fig.12

Use only driver bit/socket bit that has inserting portion

shown in the figure. Do not use any other driver bit/

socket bit.

For tool with shallow driver bit hole

A=12mm

B=9mm

Use only these type of driver

bit. Follow the procedure

1. (Note) Bit-piece is not

necessary.

For tool with deep driver bit hole

A=17mm

B=14mm

To install these types of driver

bits, follow the procedure 1.

A=12mm

B=9mm

To install these types of driver

bits, follow the procedure 2.

(Note) Bit-piece is necessary

for installing the bit.

Procedure 1

For tool without one-touch type sleeve

►

Fig.13:

1.

 Driver bit

2.

 Sleeve

To install the driver bit, pull the sleeve in the direction of

the arrow and insert the driver bit into the sleeve as far

as it will go.

Then release the sleeve to secure the driver bit.

For tool with one-touch type sleeve

To install the driver bit, insert the driver bit into the

sleeve as far as it will go.

Procedure 2

In addition to

Procedure 1

, insert the bit-piece into the

sleeve with its pointed end facing in.

►

Fig.14:

1.

 Driver bit

2.

 Bit-piece

3.

 Sleeve

To remove the driver bit, pull the sleeve in the direction

of the arrow and pull the driver bit out.

NOTE:

 If the driver bit is not inserted deep enough

into the sleeve, the sleeve will not return to its original

position and the driver bit will not be secured. In this

case, try re-inserting the bit according to the instruc

-

tions above.

NOTE:

 When it is difficult to insert the driver bit, pull

the sleeve and insert it into the sleeve as far as it will

go.

NOTE:

 After inserting the driver bit, make sure that it

is firmly secured. If it comes out, do not use it.

Installing hook

CAUTION:

When installing the hook, always

secure it with the screw firmly.

 If not, the hook

may come off from the tool and result in the personal

injury.

►

Fig.15:

1.

 Groove

2.

 Hook

3.

 Screw

The hook is convenient for temporarily hanging the tool.

This can be installed on either side of the tool. To install

the hook, insert it into a groove in the tool housing on

either side and then secure it with a screw. To remove,

loosen the screw and then take it out.
