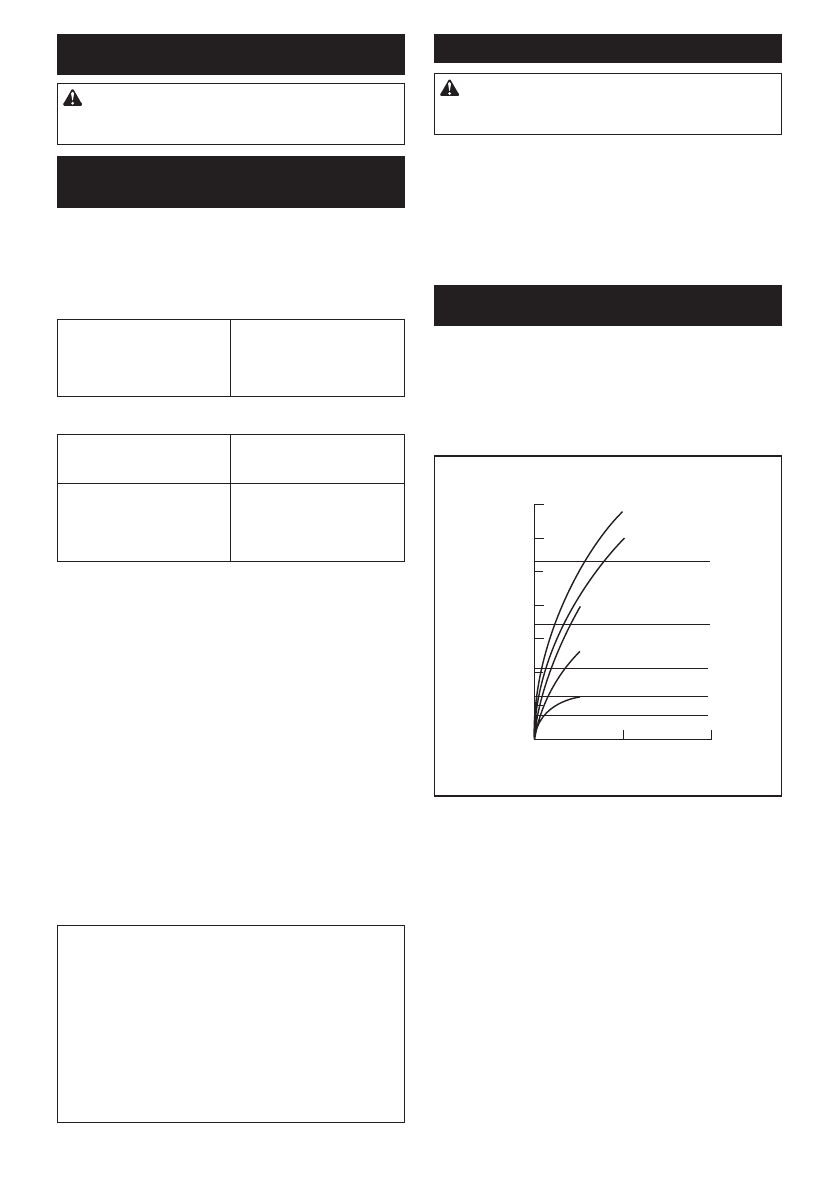

26

SLOVENŠČINA

MONTAŽA

POZOR:

Pred vsako izvedbo dela na orodju se

prepričajte, da je le to izključeno in da je akumula

-

torska baterija odstranjena.

Nameščanje ali odstranjevanje

vijačnega ali natičnega nastavka

►

Sl.12

Uporabljajte samo vijačne ali natične nastavke z vstav

-

nim delom, ki je prikazan na sliki. Ne uporabljajte drugih

vijačnih/natičnih nastavkov.

Za orodje s plitvo odprtino za vijačne nastavke

A=12 mm

B=9 mm

Uporabljajte samo to

vrsto vijačnih nastavkov.

Upoštevajte postopek 1.

(Opomba) Izenačevalna

konica ni potrebna.

Za orodje z globoko odprtino za vijačne nastavke

A=17 mm

B=14 mm

Pri vstavljanju teh vrst vijač

-

nih nastavkov upoštevajte

postopek 1.

A=12 mm

B=9 mm

Pri vstavljanju teh vrst vijačnih

nastavkov upoštevajte posto

-

pek 2. (Opomba) Za vsta

-

vljanje nastavka je potrebna

izenačevalna konica.

Postopek 1

Za orodje brez stročnice na en dotik

►

Sl.13:

1.

 Vijačni nastavek

2.

 Zaporni obroč

Za namestitev vijačnega nastavka povlecite zaporni

obroč v smeri puščice in vanj do konca potisnite nasta

-

vek.

Spustite zaporni obroč, da se nastavek zaskoči.

Za orodje s stročnico na en dotik

Za nameščanje vijačnega nastavka povlecite stročnico

in vstavite nastavek v stročnico do omejila.

Postopek 2

Dodatno k

postopku 1

, vstavite izenačevalno konico v

stročnico s koničastim delom obrnjenim navznoter.

►

Sl.14:

1.

 Vijačni nastavek

2.

 Izenačevalna konica

3.

 Zaporni obroč

Za odstranitev vijačnega nastavka povlecite zaporni

obroč v smeri puščice in izvlecite nastavek.

OPOMBA:

 Če vijačni nastavek v obroč ni vstavljen

dovolj globoko, se ta ne bo vrnil v prvotni položaj in

nastavek ne bo pravilno zaskočen. V tem primeru

poskušajte nastavek vstaviti znova, kot je opisano

zgoraj.

OPOMBA:

 Če je težko vstaviti vijačni nastavek,

povlecite stročnico in vstavite nastavek v stročnico

do omejila.

OPOMBA:

 Ko namestite nastavek, se prepričajte,

ali je trdno zaskočen. Če ga lahko izvlečete, ne upo

-

rabljajte orodja.

Nameščanje kavlja

POZOR:

Kavelj pri nameščanju vedno močno

zategnite z vijakom.

 Če ga ne zategnete, se lahko

kavelj sname z orodja in povzroči telesne poškodbe.

►

Sl.15:

1.

 Vdolbina

2.

 Kavelj

3.

 Vijak

Kavelj je priročen pripomoček za začasno obešanje

stroja. Namestite ga lahko na katero koli stran stroja.

Kavelj vstavite v utor na levi ali desni strani ohišja stroja

in ga privijte z vijakom. Odstranite ga tako, da odvijete

vijak in ga izvlečete.

UPRAVLJANJE

►

Sl.16

Da ne bi poškodovali vijačnega nastavka ali vijaka,

opravite poskusno vijačenje. Optimalen zatezni moment

je med drugim odvisen od velikosti in trdnosti vijaka ter

materialov, ki jih spajamo z vijačnimi zvezami.

Ustrezen zatezni moment za standardni sornik

N•m

(kgf•cm)

M14

M12

M10

M8

M16

M14

M12
M10
M8

M16

140

(1428)

(1224)

(1020)

(816)

(612)

(408)

(204)

120

100

80

60

40

20

0

1

2

1

2

1.

 Čas privijanja (s)

2.

 Zatezni moment
