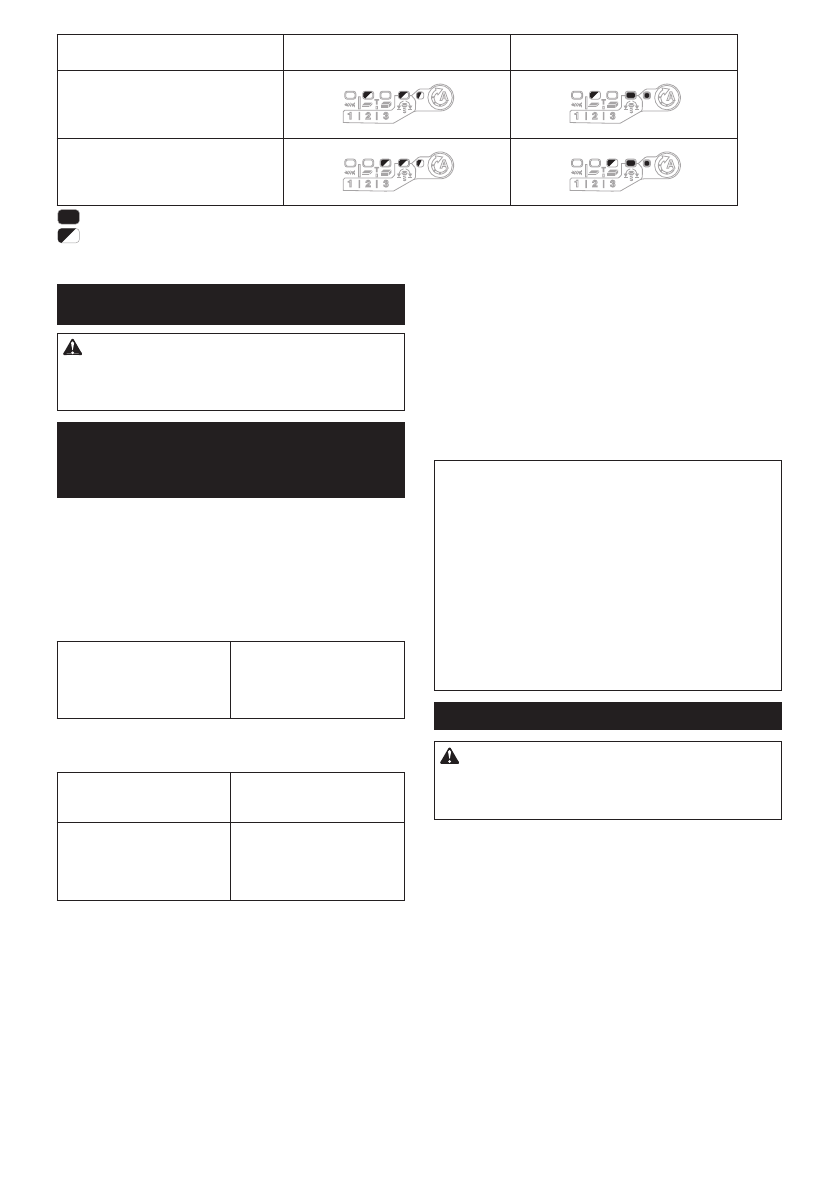

111

УКРАЇНСЬКА

Режим застосування

Під час збереження режиму

застосування

У разі ввімкнення збереженого

режиму застосування

Режим «Болт» (2)

Режим «Болт» (3)

: Лампа горить.

: Лампа блимає.

ЗБОРКА

ОБЕРЕЖНО:

Обов’язково переконайтеся,

що прилад вимкнено, а касету з акумулятором

знято, перш ніж проводити будь-які роботи з

інструментом.

Встановлення та зняття

наконечника для викручування

або наконечника патронного типу

►

Рис.12

Використовуйте тільки наконечник для викручування або

наконечник патронного типу з глибиною входження, показа

-

ною на рисунку. Заборонено використовувати інші наконеч

-

ники для викручування або наконечники патронного типу.

Для інструмента з неглибоким отвором для нако

-

нечника для викручування

A = 12 мм

B = 9 мм

Використовуйте лише нако

-

нечники для викручування

такого типу. Виконайте

процедуру 1. Примітка: нако

-

нечник не потрібен.

Для інструмента з глибоким отвором для нако

-

нечника для викручування

A = 17 мм

B = 14 мм

Для встановлення наконеч

-

ників для викручування цього

типу виконайте процедуру 1.

A = 12 мм

B = 9 мм

Для встановлення наконеч

-

ників для викручування цього

типу виконайте процедуру 2.

Примітка: для встановлення

потрібен наконечник.

Дія 1

Для інструмента без муфти швидкого кріплення

►

Рис.13:

1.

 Наконечник для викручування

2.

 Муфта

Щоб встановити наконечник для викручування,

потягніть муфту в напрямку стрілки та вставте в неї

наконечник для викручування до упору.

Потім відпустіть муфту, щоб зафіксувати наконечник

для викручування.

Для інструмента з муфтою швидкого кріплення

Щоб установити наконечник для викручування,

вставте його в муфту до упору.

Дія 2

Додатково до

дії 1

: наконечник слід вставляти в

муфту таким чином, щоб його загострений кінець був

спрямований усередину.

►

Рис.14:

1.

 Наконечник для викручування

2.

 Наконечник

3.

 Муфта

Щоб зняти наконечник для викручування, потягніть

муфту в напрямку стрілки, а потім витягніть наконеч

-

ник для викручування.

ПРИМІТКА:

 Якщо наконечник для викручування

вставлено в муфту недостатньо глибоко, то муфта

не повернеться в початкове положення, а нако

-

нечник для викручування не буде зафіксовано. У

такому разі спробуйте ще раз вставити його згідно

з наведеними вище інструкціями.

ПРИМІТКА:

 Якщо наконечник для викручування

вставити важко, потягніть муфту та встановіть

наконечник до упору.

ПРИМІТКА:

 Після встановлення наконечника для

викручування переконайтеся, що його надійно

зафіксовано. Якщо він виймається, не використо

-

вуйте його.

Встановлення гака

ОБЕРЕЖНО:

Під час установлення гачка

надійно зафіксуйте його гвинтом.

 В іншому

випадку гачок може від’єднатися від інструмента,

що може призвести до травми.

►

Рис.15:

1.

 Паз

2.

 Гак

3.

 Гвинт

Гак зручно використовувати для тимчасового підві

-

шування інструмента. Його можна встановлювати

на будь-якому боці інструмента. Щоб встановити

гак, вставте його в паз на корпусі інструмента з будь-

якого боку та закріпіть за допомогою гвинта. Щоб

зняти гак, відпустіть гвинт і витягніть його.
