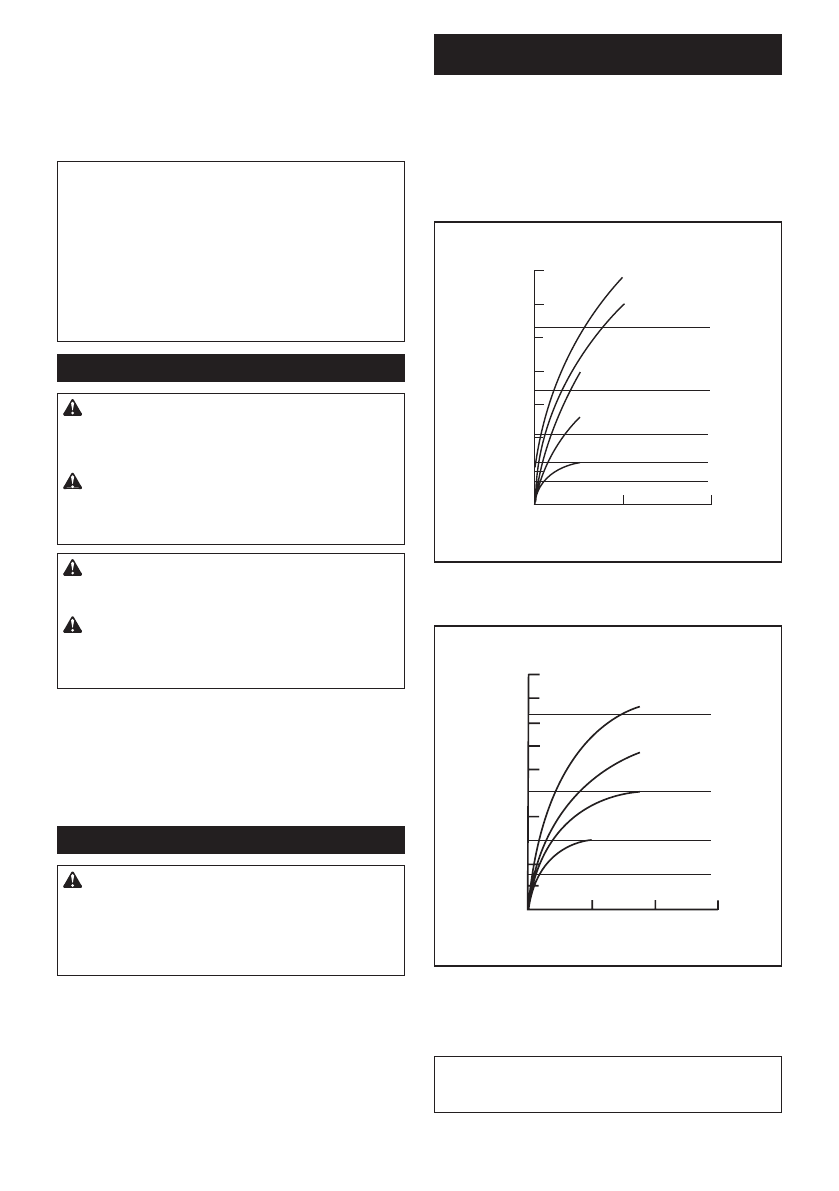

25 SVENSKA

Procedur 2

Förutom

procedur 1

 ovan, ska bitsfästet föras in i

hylsan med dess spetsiga del vänd in mot hylsan.

►

Fig.14:

1.

 Skruvbits

2.

 Bitsfäste

3.

 Hylsa

Ta ut bitset genom att dra hylsan i pilens riktning och

dra ut skruvbitset.

OBS:

 Om skruvbitset inte är isatt djupt nog i hylsan

kommer inte hylsan att gå tillbaka till sitt ursprungliga

läge och skruvbitset fästs inte. Försök då att sätta i

bitset på nytt enligt instruktionerna ovan.

OBS:

 Om det är svårt att sätta i bitsetet kan du först

trycka ner hylsan och sedan sätta i bitsetet så lång

det går.

OBS:

 Efter att skruvbitset är isatt kontrollerar du att

det är ordentligt fastskruvat. Om det åker ut ska du

inte använda det.

Monteringskrok

VARNING:

Använd endast upphängnings-/

monteringsdelarna för sina avsedda ändamål,

t.ex. att hänga verktyget på en verktygsrem mel-

lan arbetstillfällena eller arbetsintervallen.

VARNING:

Var försiktig så att du inte över-

belastar kroken eftersom för mycket kraft eller

ojämn överbelastning kan orsaka skador på verk-

tyget, vilket kan leda till personskador.

FÖRSIKTIGT:

När kroken monteras skall all-

tid skruven dras åt ordentligt.

 Om inte kan kroken

lossa från maskinen och leda till personskada.

FÖRSIKTIGT:

Se till att hänga upp verktyget

ordentligt innan du släpper taget.

 Otillräcklig eller

obalanserad fasthakning kan orsaka att det faller av

och du kan skadas.

►

Fig.15:

1.

 Spår

2.

 Krok

3.

 Skruv

Haken kan användas när du vill hänga upp verktyget

temporärt. Den kan monteras på båda sidorna av

maskinen. För att montera kroken sätter du i den i ett

spår i maskinhuset på endera sida och drar fast den

med en skruv. Ta bort kroken genom att skruva loss

skruven.

Använda upphängningshålet

VARNING:

Använd aldrig upphängningshålet

för ej avsedd användning, t. ex. genom att binda

upp verktyget på en hög plats.

 Bärande spänning

i ett tungt belastat hål kan orsaka skador på hålet,

vilket kan leda till skador på dig eller människor runt

eller under dig.

►

Fig.16:

1.

 Upphängningshål

Använd upphängningshålet på botten eller baksidan på

verktyget för att hänga verktyget på en vägg med hjälp

av en upphängningssladd eller liknande band.

ANVÄNDNING

►

Fig.17

Det korrekta åtdragningsmomentet för det som ska

fästas kan variera beroende på skruvens/bultens typ

eller storlek, arbetsstyckets material m.m. Sambandet

mellan åtdragningsmomentet och åtdragningstiden

visas i figurerna.

Korrekt åtdragningsmoment för standardbult

N•m

(kgf•cm)

M14

M12

M10

M8

M16

M14

M12
M10
M8

M16

140

(1428)

(1224)

(1020)

(816)

(612)

(408)

(204)

120

100

80

60

40

20

0

1

2

1

2

1.

 Åtdragningstid (sekunder)

2.

 Åtdragningsmoment

Korrekt åtdragningsmoment för höghållfasta bultar

2

1

M14

M12

M14

M12

M10

M8

M10

M8

200

180

160

140

120

100

80

60

40

20

0

1

2

3

(2040)

(1836)

(1632)

(1428)

(1224)

(1020)

(816)

(612)

(408)

(204)

N•m

(kgf•cm)

1.

 Åtdragningstid (sekunder)

2.

 Åtdragningsmoment

Håll i maskinen stadigt och placera spetsen på skruvbit-

set i skruvhuvudet. Tryck maskinen framåt så att bitset

inte halkar av skruven och starta maskinen.

OBSERVERA:

Om du använder ett reservbatteri

för att fortsätta med arbetet ska maskinen först

vila i minst 15 minuter.
