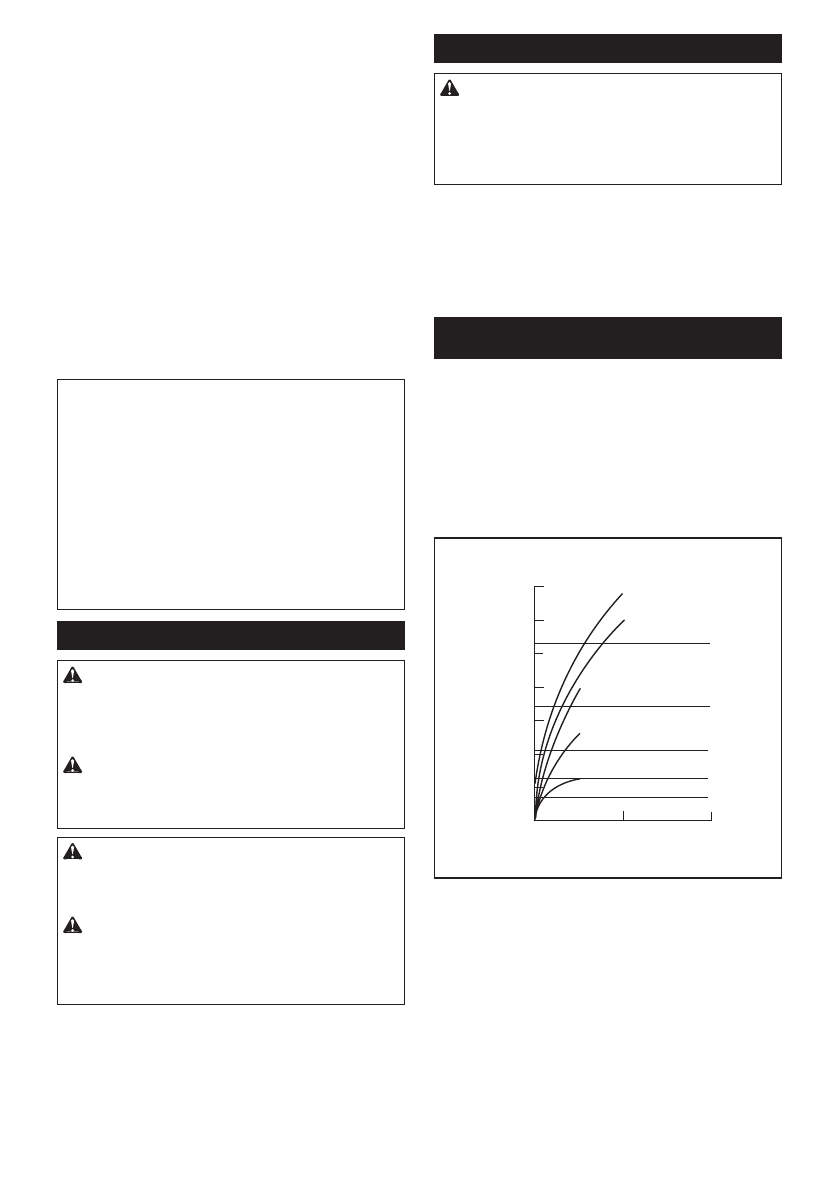

103

РУССКИЙ

Процедура 1

Для инструмента без быстроразъемной втулки

►

Рис.13:

1.

 Насадка для отвертки

2.

 Муфта

Для установки насадки сдвиньте муфту по стрелке и

вставьте насадку в муфту до упора.

Затем отпустите муфту, чтобы зафиксировать

насадку.

Для инструмента с быстроразъемной втулкой

Для установки насадки для отвертки вставьте ее во

втулку до упора.

Процедура 2

В дополнение к

процедуре 1

 установите переходник

в муфту заостренной стороной внутрь.

►

Рис.14:

1.

 Насадка для отвертки

2.

 Переходник

3.

 Муфта

Для снятия насадки потяните муфту в направлении,

указанном стрелкой, и вытяните насадку.

ПРИМЕЧАНИЕ:

 Если не вставить насадку в

муфту достаточно глубоко, муфта не вернется в

первоначальное положение и насадка не будет

закреплена. В таком случае попытайтесь повторно

вставить насадку в соответствии с инструкциями

выше.

ПРИМЕЧАНИЕ:

 Если вставить насадку для

отвертки затруднительно, потяните за муфту и

вставьте ее в муфту до упора.

ПРИМЕЧАНИЕ:

 После установки насадки для

отвертки проверьте надежность ее фиксации.

Если насадка выходит из держателя, не исполь

-

зуйте ее.

Установка крючка

ОСТОРОЖНО:

Используйте подвесные/

монтажные элементы только по назначению,

то есть для подвешивания инструмента на

пояс для инструментов в перерывах между

работами.

ОСТОРОЖНО:

Следите за тем, чтобы не

перегружать крючок; чрезмерное усилие или

перегрузка могут повредить инструмент и

привести к травме.

ВНИМАНИЕ:

При установке крючка

надежно фиксируйте его винтом.

 В противном

случае крючок может отсоединиться от инстру

-

мента, что может привести к травме.

ВНИМАНИЕ:

Прежде чем выпустить

инструмент из рук, убедитесь в надежности

подвеса.

 Недостаточно надежный подвес или

подвешивание в неустойчивом положении могут

привести к падению инструмента и травмам.

►

Рис.15:

1.

 Паз

2.

 Крючок

3.

 Винт

Крючок удобен для временного подвешивания

инструмента. Он может быть установлен с любой

стороны инструмента. Для установки крючка

вставьте его в паз в корпусе инструмента с одной из

сторон и закрепите при помощи винта. Чтобы снять

крючок, необходимо сначала отвернуть винт.

Использование отверстия

ОСТОРОЖНО:

Используйте отверстие для

подвешивания исключительно по назначе

-

нию, в т. ч. не крепите инструмент на большой

высоте.

 При сильной несущей нагрузке на отвер

-

стие оно может повредиться, что может стать

причиной травматизма окружающих.

►

Рис.16:

1.

 Отверстие для подвешивания

Используйте отверстие для подвешивания в нижней

задней части инструмента, чтобы вешать инстру

-

мент на стену с помощью шнура для подвешивания

или аналогичных шнуров.

ЭКСПЛУАТАЦИЯ

►

Рис.17

Соответствующий крутящий момент затяжки может

отличаться в зависимости от типа или размера

винта/болта, материала закрепляемой рабочей

детали и т. д. Соотношение между крутящим

моментом затяжки и временем затяжки показано на

рисунках.

Соответствующий крутящий момент затяжки

стандартного болта

N•m

(kgf•cm)

M14

M12

M10

M8

M16

M14

M12
M10
M8

M16

140

(1428)

(1224)

(1020)

(816)

(612)

(408)

(204)

120

100

80

60

40

20

0

1

2

1

2

1.

 Время затяжки (с)

2.

 Момент затяжки
