7

 • Należy przestrzegać wszystkich instrukcji ładowania, nie

wolno ładować akumulatora w temperaturze wykraczającej

poza zakres określony w tabeli danych znamionowych w

instrukcji obsługi.

 Ładowanie niewłaściwe lub w temperaturze

spoza określonego przedziału może uszkodzić akumulator i

zwiększyć niebezpieczeństwo pożaru.

 NAPRAWA ŁADOWARKI

 • Nie wolno naprawiać uszkodzonej ładowarki.

W

ykonywanie

napraw ładowarki jest dopuszczalne wyłącznie przez producenta lub

w autoryzowanym serwisie.

 • Zużytą ładowarkę należy dostarczyć do punktu zajmującego

się utylizacją tego typu odpadów.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.
Mimo zastosowania konstrukcji bezpiecznej z samego

założenia, stosowania środków zabezpieczających i

dodatkowych środków ochronnych, zawsze istnieje ryzyko

szczątkowe doznania urazów podczas pracy.
Akumulatory Li-Ion mogą wyciec, zapalić się lub wybuchnąć,

jeśli zostaną nagrzane do wysokich temperatur lub zwarte. Nie

należy ich przechowywać w samochodzie podczas upalnych i

słonecznych dni. Nie należy otwierać akumulatora. Akumulatory

Li-Ion zawierają elektroniczne urządzenia zabezpieczające,

które, jeśli zostaną uszkodzone, mogą spowodować, że

akumulator zapali się lub wybuchnie.

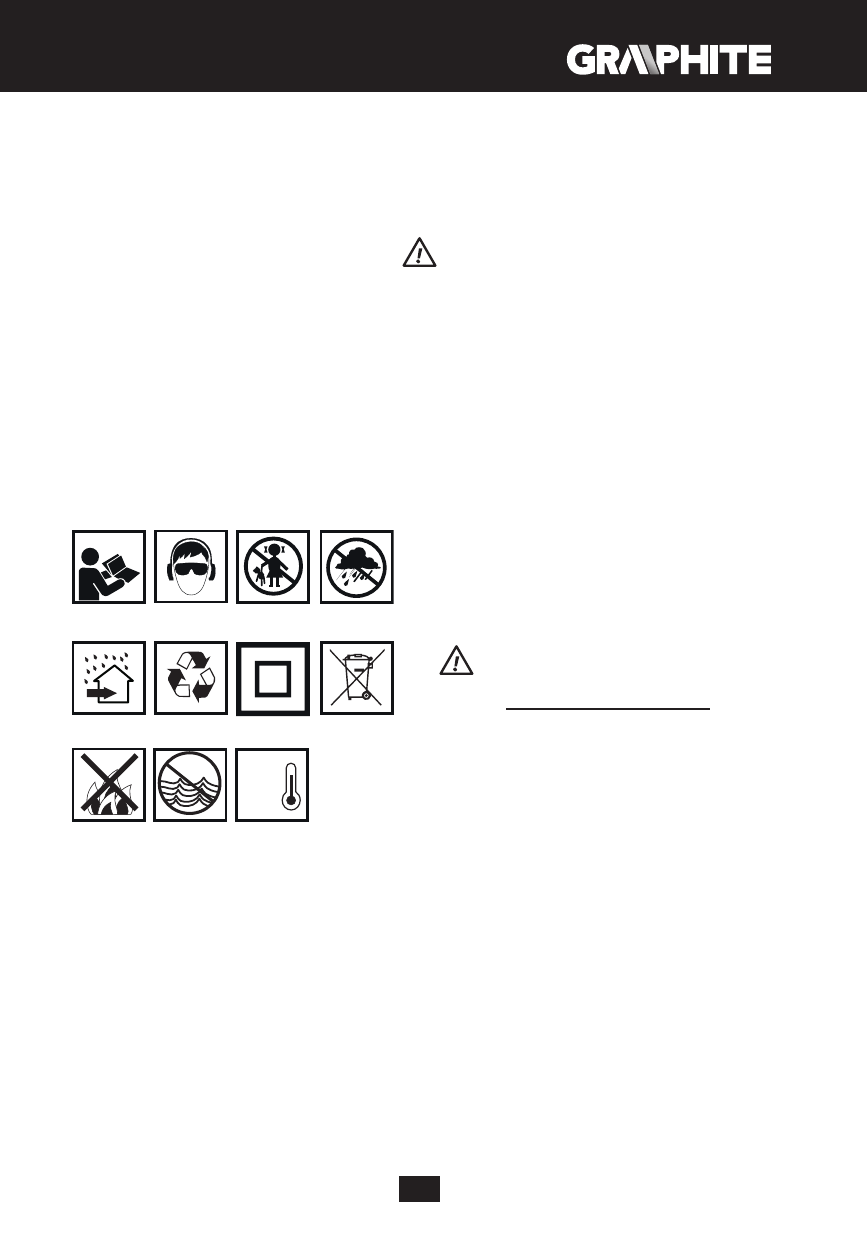

Objaśnienie zastosowanych piktogramów

1

2

3

4

7

5

Max.

50°C

6

8

9

10

11

1.

Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków

bezpieczeństwa w niej zawartych.

2.

Stosuj okulary ochronne i ochronniki słuchu.

3.

Nie dopuszczać dzieci do urządzenia.

4.

Chronić przed deszczem.

5.

Stosować wewnątrz pomieszczeń, chronić przez wodą i

wilgocią.

6.

Recykling.

7.

Druga klasa ochronności.

8.

Selektywne zbieranie.

9.

Nie wrzucać ogniw do ognia.

10.

Stwarzające zagrożenie dla środowiska wodnego.

11.

Nie dopuszczać do nagrzania powyżej 50°C.

BUDOWA I PRZEZNACZENIE

Zakrętarka udarowa jest elektronarzędziem zasilanym z

akumulatora. Napęd stanowi silnik bezszczotkowy prądu stałego

wraz z przekładnią planetarną. Zakrętarka udarowa przeznaczona

jest do wkręcania i wykręcania wkrętów i śrub w drewnie, metalu,

tworzywach sztucznych. Urządzenie jest powszechnie użytkowane

przy montażu wkrętów samowiercących z racji oferowanej wysokiej

prędkości oraz dłuższych wkrętów do drewna z racji dużego

momentu obrotowego. Urządzenie może z być z powodzeniem

używane na wysokościach i trudnodostępnych przestrzeniach.

Mechanizm odpowiedzialny za wysoki moment obrotowy generuje

go w postaci chwilowego udaru obwodowego a oddziaływanie

urządzenia na ręce operatora podczas wkręcania jest niewielkie.

Nie wolno używać elektronarzędzia niezgodnie z jego

przeznaczeniem.
OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia

przedstawionych na stronach graficznych niniejszej instrukcji.

1.

Uchwyt narzędziowy

2.

Tuleja mocująca uchwytu narzędziowego

3.

Korpus

4.

Przełącznik kierunku obrotów

5.

Rękojeść

6.

Uchwyt

7.

Oświetlenie

8.

Przycisk zmiany biegów

9.

Sygnalizacja biegów

10.

Włącznik

11.

Przycisk mocowania akumulatora

12.

Akumulator

13.

Ładowarka

14.

Diody LED

15.

Przycisk sygnalizacji stanu naładowania akumulatora

16.

Sygnalizacja stanu naładowania akumulatora (diody LED).

* Mogą występować różnice między rysunkiem a wyrobem.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

 OSTRZEŻENIE

PRZYGOTOWANIE DO PRACY

WYJMOWANIE / WKŁADANIE AKUMULATORA

•

Ustawić przełącznik kierunku obrotów (4) w położenie środkowe.

•

Nacisnąć przycisk mocowania akumulatora (11) i wysunąć

akumulator (12) (rys. A).

•

Włożyć naładowany akumulator (12) do uchwytu w rękojeści, aż

do słyszalnego zaskoczenia przycisku mocowania akumulatora

(11).

ŁADOWANIE AKUMULATORA

Urządzenie jest dostarczona z akumulatorem częściowo

naładowanym. Ładowanie akumulatora należy przeprowadzać

w warunkach, gdy temperatura otoczenia wynosi 4

0

C - 40

0

C.

Akumulator nowy lub taki, który przez dłuższy czas nie był

użytkowany, osiągnie pełną zdolność do zasilania po około 3 - 5

cyklach ładowania i rozładowania.

•

Wyjąć akumulator (12) z urządzenia (rys. A).

•

Włączyć ładowarkę do gniazda sieci (230 V AC).

•

Wsunąć akumulator (12) do ładowarki (13) (rys. B). Sprawdzić, czy

akumulator jest właściwie osadzony (wsunięty do końca).

Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się

zielona dioda (14) na ładowarce, która sygnalizuje podłączenie

napięcia.

Po umieszczeniu akumulatora (12) w ładowarce (13) zaświeci się

czerwona dioda (14) na ładowarce, która sygnalizuje, że trwa proces

ładowania akumulatora.

Równocześnie świecą pulsacyjnie zielone diody (16) stanu

naładowania akumulatora w różnym układzie (patrz opis poniżej).
