44

 • Ko polnilnik ni v rabi,  ga je treba izklopiti iz električnega

omrežja

 • Upoštevati je treba vsa navodila za polnjenje, baterije ni

dovoljeno polniti pri temperaturi izven območja, navedenega

v preglednici nazivnih podatkov v navodilih za uporabo.

Neustrezno polnjenje oziroma polnjenje pri temperaturi izven

določenega območja lahko poškoduje baterijo in poveča nevarnost

požara.

POPRAVILO POLNILNIKA

 • Poškodovanega polnilnika ni dovoljeno popravljati.

Popravilo

polnilnika lahko poteka le pri proizvajalcu ali v pooblaščenem

servisu.

 • Izrabljen polnilnik je treba dostaviti na mesto, ki se ukvarja z

odstranjevanjem te vrste odpadkov.

POZOR! Naprava je namenjena delu v notranjosti prostorov.
Navkljub uporabi varno zasnovane konstrukcije, varovalnih

sredstev in dodatnih zaščitnih sredstev vedno obstaja tveganje

poškodb med delom.
Baterije Li-Ion lahko iztečejo, se vžgejo ali eksplodirajo, če

so segrete na visoko temperaturo ali v kratkem stiku. Ni jih

dovoljeno hraniti v avtomobilih med vročimi in sončnimi dnevi.

Baterije ni dovoljeno odpirati. Baterije Li-Ion vsebujejo zaščitne

elektronske elemente, ki v primeru poškodbe lahko povzročijo

vžig ali eksplozijo baterije.

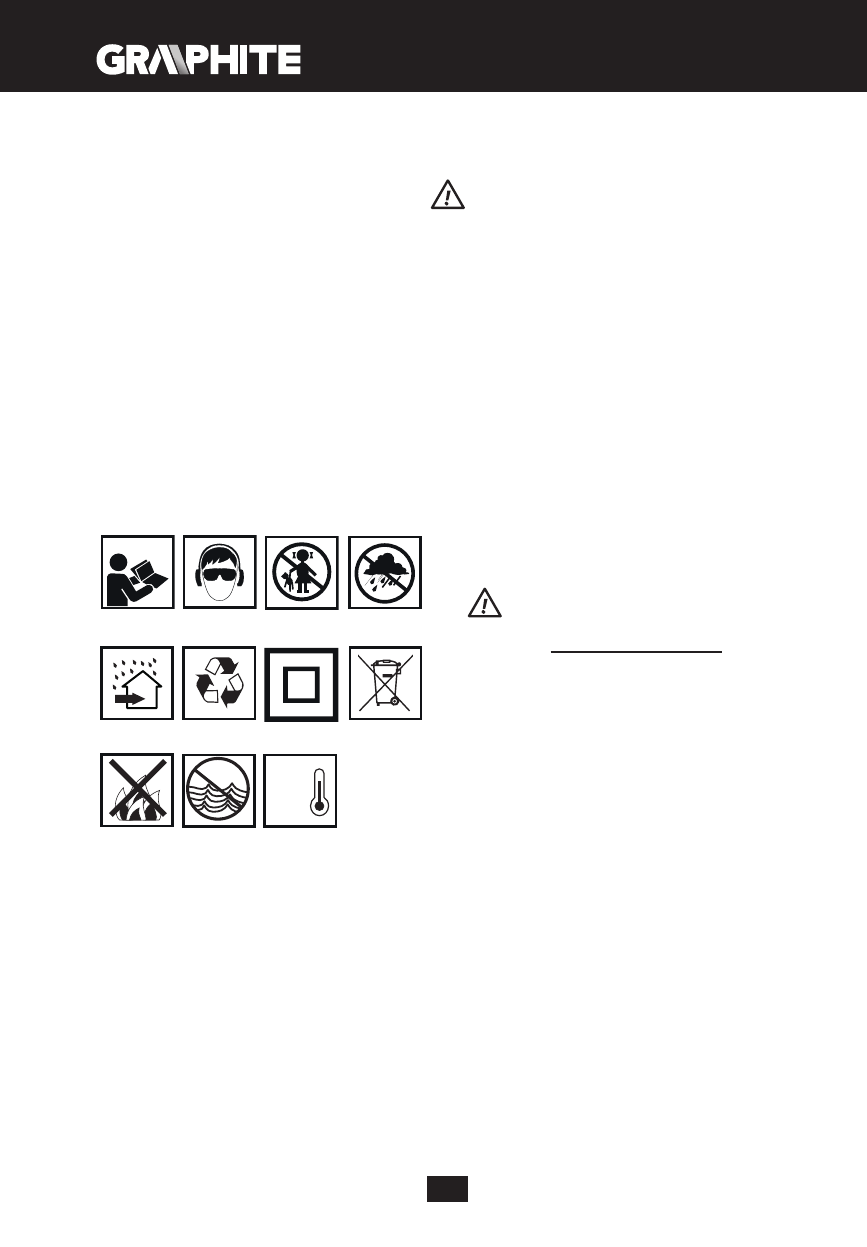

Pojasnilo uporabljenih simbolov

1

2

3

4

7

5

Max.

50°C

6

8

9

10

11

1.

Preberi navodila, upoštevaj v njih navedena varnostna

opozorila in pogoje!

2.

Uporabljajte zaščitna očala in zaščito proti hrupu.

3.

Otrokom ne dopustite, da pridejo v stik z orodjem.

4.

Varujte pred dežjem.

5.

Uporabljajte v notranjosti, varujte pred vodo in vlago.

6.

Reciklaža.

7.

Drugi razred zaščite

8.

Selektivno zbiranje.

9.

Ne meči v ogenj.

10.

Nevarnost za vodno okolje.

11.

Ne segreti nad 50°C.

ZGRADBA IN NAMEN

Udarni vijačnik je električno orodje, napajano iz baterije. Pogon

je enosmerni motor brez krtačk skupaj s planetnim prenosom.

Udarni vijačnik je namenjen privijanju vijakov in sornikov v lesu,

kovini, umetnih snoveh. Naprava se splošno uporablja pri montaži

samovreznih vijakov zaradi možne visoke hitrosti in daljših sornikov

za les zaradi velikega navora. Naprava se lahko uspešno uporablja na

višini in težko dostopnih mestih. Mehanizem  za visok navor le-tega

ustvari v obliki trenutnega obodnega udara, vpliv naprave ne roke

uporabnika med privijanjem pa ni velik.

Uporaba električnega orodja, ki ni v skladu z njegovim

namenom, ni dovoljena.
OPIS GRAFIČNIH STRANI

Spodnje oštevilčenje se nanaša na elemente orodja, ki so

predstavljeni na grafičnih straneh pričujočih navodil.

1.

Vpenjalo orodja

2.

Tulka, ki drži vpenjalo orodja

3.

Ohišje

4.

Preklopnik smeri obratov

5.

Ročaj

6.

Vpenjalo

7.

Osvetlitev

8.

Preklopnik menjave prestav

9.

Signalizacija prestav

10.

Stikalo

11.

Gumb za pritrditev baterije

12.

Baterija

13.

Polnilnik

14.

Dioda (LED)

15.

Tipka signalizacije stanja napolnjenosti baterije

16.

Signalizacija stanja napolnitve baterije (diode LED).

* Obstajajo lahko razlike med sliko in izdelkom.

OPIS UPORABLJENIH GRAFIČNIH ZNAKOV

 OPOZORILO

PRIPRAVA NA UPORABO

PRIKLOP IN ODKLOP BATERIJE

•

Preklopnik smeri vrtenja (4) nastavite v srednji položaj.

•

Pritisnite tipko za pritrditev baterije (11) in izvlecite baterijo (12)

(slika A).

•

Napolnjeno baterijo (12) vložite v držalo v ročaju, dokler ne

zaslišite, da se zaskoči gumb za pritrditev baterije (11).

POLNJENJE BATERIJE

Naprava je dostavljena z delno napolnjeno baterijo. Baterijo je treba

polniti v pogojih, ko temperatura okolice znaša 4

0

C - 40

0

C. Nova

baterija ali taka, ki dolgo ni bila rabljena, doseže optimalno moč po

približno 3-5 ciklih polnjenja in praznjenja.

•

Izvlecite baterijo (12) iz naprave (slika A).

•

Polnilnik priključite na omrežje (230 V AC).

•

Potisnite baterijo (12) v polnilnik (13) (slika B). Preverite, ali je

baterija ustrezno nameščena (potisnjena do konca).

Po priklopu polnilnika v omrežje (230 V AC) zasveti zelena dioda (14)

na polnilniku, ki signalizira priklop na napetost.
Po umestitvi baterije (12) v polnilnik (13) zasveti rdeča dioda (14) na

polnilniku, ki signalizira polnjenje baterije.
Hkrati utripajo zelene diode (16) stanja napolnitve baterije v

različnih kombinacijah (glej opis spodaj).

•

Utripanje vseh diod - signalizira izpraznitev baterije in nujnost

njenega polnjenja.

•

Utripanje 2 diod - signalizira delno izpraznitev.

•

Utripanje 1 diode - signalizira visoko raven napolnitve baterije.

Po napolnitvi baterije dioda (14) na polnilniku sveti zeleno, vse

diode stanja napolnitve baterije (16) pa neprekinjeno svetijo. Po

določenem času (okrog 15s) diode stanja napolnitve baterije (16)

ugasnejo.
