25

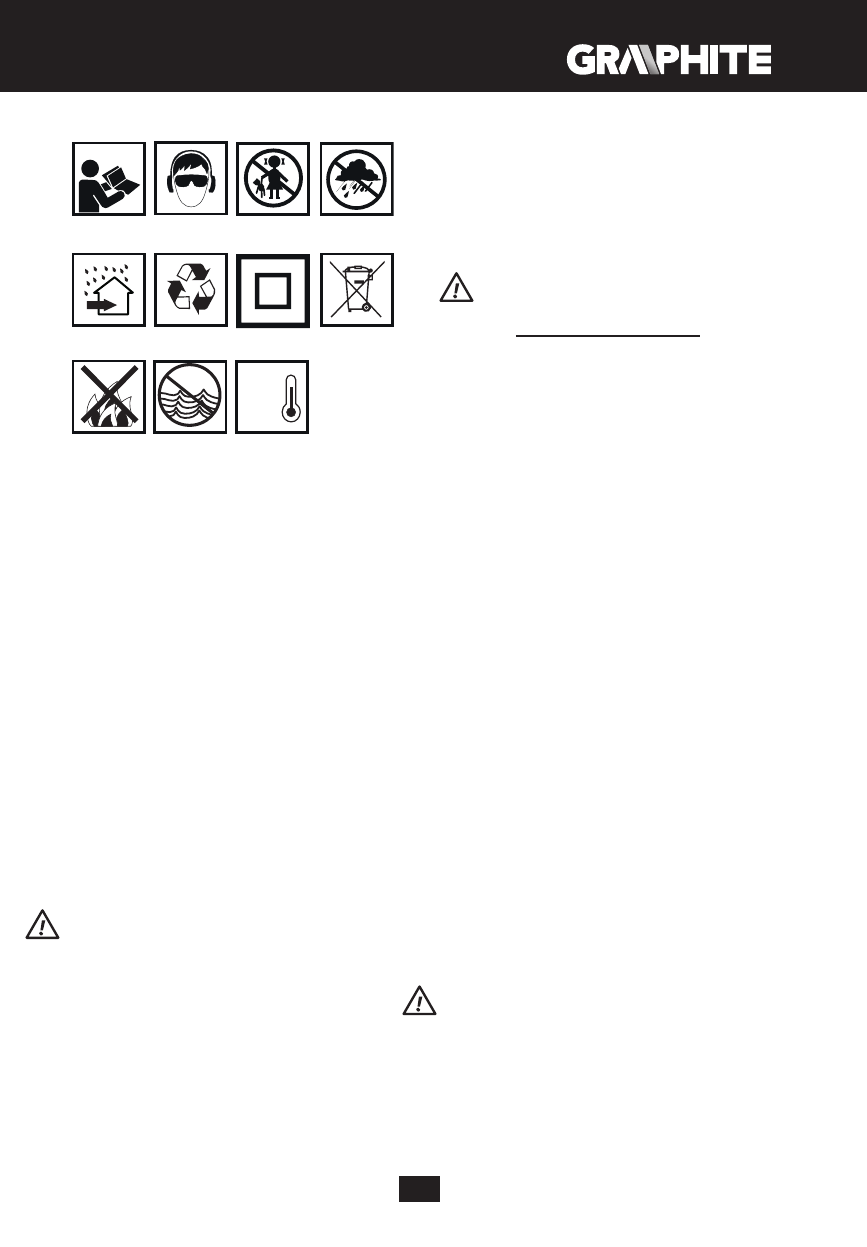

Умовні позначки
1
2
3
4
7
5
Max.
50°C
6
8
9
10
11
1.
Прочитайте інструкцію, дотримуйтесь правил техніки
безпеки, що містяться у ній!
2.
Працюйте у захисних окулярах і навушниках.
3.
Зберігати у недоступному для дітей місці!
4.
Боїться дощу!
5.
Для використання всередині приміщень. Боїться води та
вологи.
6.
Recykling (Переробка вторсировини)
7.
II клас із електроізоляції.
8.
Сортування сміття
9.
Не допускається кидати елементи живлення у вогонь.
10.
Несе загрозу для водного середовища.
11.
Не допускати нагрівання понад 50°C.
БУДОВА І ПРИЗНАЧЕННЯ
Ударний гайковерт являє собою ручний електроінструмент, що
живиться від акумулятора. Повід електроінструменту становить
безколекторний (безщітковий) електромотор постійного струму
з планетарною передачею. Ударний гайковерт призначений
для загвинчування-вигвинчування гвинтів і гайок у дереві,
металі, пластику. Устаткування широко застосовується під час
закручування саморізів з огляду на високу швидкість, а також
довших гвинтів по дереву з огляду на великий момент обертання.
Устаткування допускається використовувати у висотних роботах
і у важкодоступних місцях. Механізм, який відповідає за
високий момент обертання, генерує його у постаті миттєвого
тангенціального вдару, натомість дія на руки оператора під час
укручування є невеликою.
Не допускається використовувати електроінструмент не за
призначенням.
ОПИС МАЛЮНКІВ
Перелік елементів зовнішнього вигляду електроінструмента, що
зазначений нижче, стосується малюнків до цієї інструкції.
1.
Патрон
2.
Муфта кріпильна до патрону
3.
Корпус
4.
Перемикач реверсу
5.
Руків’я
6.
Тримач
7.
Підсвітлення
8.
Перемикач швидкостей
9.
Сигналізація швидкостей
10.
Кнопка ввімкнення
11.
Кнопка блокування акумулятора
12.
Акумулятор
13.
Зарядний пристрій
14.
Світлодіоди LED
15.
Кнопка індикатора заладування акумулятора
16.
Індикація стану заладування акумулятора (світлодіоди LED)
* Існує можливість відмінності між фактичним зовнішнім виглядом
електроінструменту та таким, що зображений на малюнку
ОПИС ГРАФІЧНИХ СИМВОЛІВ
ЗАСТЕРЕЖЕННЯ
ПІДГОТОВКА ДО РОБОТИ
ВСТАНОВЛЕННЯ-ВИЙМАННЯ АКУМУЛЯТОРА
•
Встановити перемикач реверсу (4) в середнє положення.
•
Натисніть кнопку блокування акумулятора (11) й витягніть
акумулятор (12) (мал. A).
•
Вкладіть заладований акумулятор (12) у руків’я, аж буде чутно
клацання фіксаторів (11).
ЛАДУВАННЯ АКУМУЛЯТОРА
Устаткування постачається з акумулятором, що є частково
наладованим. Акумулятор допускається ладувати за температури
оточуючого середовища 4-40
o
C. Акумулятор, що є новим або
таким, що довгий час не експлуатувався, досягає максимальної
ємності після прибл. 3-5 циклів ладування-розладування.
•
Вийміть акумулятор (12) із устаткування (мал. A).
•
Вставте виделку зарядного пристрою до розетки
електромережі (230 В зм.ст.).
•
Вкладіть акумулятор (12) у гніздо зарядного пристрою (13)
(мал. B). Упевніться, що акумулятор щільно вставлений, до
опору.
Після ввімкнення зарядного пристрою до розетки мережі
живлення (230 В зм.ст.) засвітиться зелений світлодіод (14) на
зарядному пристрої, який сигналізує, що останній знаходиться
під напругою.
Після встановлення акумулятора (12) у зарядному пристрої (13)
на ньому засвітиться червоний світлодіод (14), який сигналізує
тривання процесу ладування акумулятора.
Водночас миготітимуть зелені світлодіоди (16) стану наладування
акумулятора. Комбінації загоряння світлодіодів див. нижче.
•
Миготять усі світлодіоди: акумулятор розладовано повністю;
заладуйте акумулятор.
•
Миготять 2 світлодіоди: акумулятор частково розладований.
•
Миготить 1 світлодіод: акумулятор наладовано майже
повністю.
Після наладування акумулятора (14) на зарядному пристрої
світиться зелений світлодіод, а всі світлодіоди стану
наладованості акумулятора (16) перестають миготіти і
засвічуються постійним світлом. Після збігу певного часу
(прибл. 15 сек.) світлодіоди стану наладування акумулятора (16)
згасають.
Не рекомендується залишати акумулятор у зарядному
адаптері довше 8 годин. У разі перевищення цього часу не
виключене пошкодження елементів акумулятора. Підставка
до ладування акумулятора не посідає функції автоматичного
вимкнення після повного наладування акумулятора.
Червоний діод на зарядному адаптері світитиметься надалі.
Світлодіоди стану наладування акумулятора згасають після
збігу певного часу. Перш ніж вийняти акумулятор із зарядного
адаптера, від’єднайте виделку від мережі живлення. Не
допускайте частого часткового ладування акумулятора. Не
рекомендується доладовувати акумулятор після нетривалого
використання електроінструменту. Значне скорочення часу
