29

 • Az elhasználódott töltőt adja le az ilyen típusú hulladékok

megsemmisítésével foglalkozó cégnél.

FIGYELEM! A berendezés beltéri alkalmazásra szolgál.
Az önmagában is biztonságos szerkezeti felépítés, a biztonsági

megoldások és a kiegészítő védőfelszerelések alkalmazása

mellett is mindig fennmarad a munkavégzés közben

bekövetkező balesetek minimális veszélye.
A Li-Ion akkumulátorokból az elektrolit kifolyhat, az

akkumulátor meggyulladhat vagy fel is robbanhat, ha hagyja

túl magas hőmérsékletre felmelegedni, vagy rövidre zárja.

Ne hagyja kocsijában meleg, verőfényes napokon. Tilos az

akkumulátort megbontani. A Li-Ion akkumulátorok biztonsági

elektronikával vannak felszerelve, amely sérülése akár az

akkumulátor meggyulladásához vagy felrobbanásához is

vezethet.

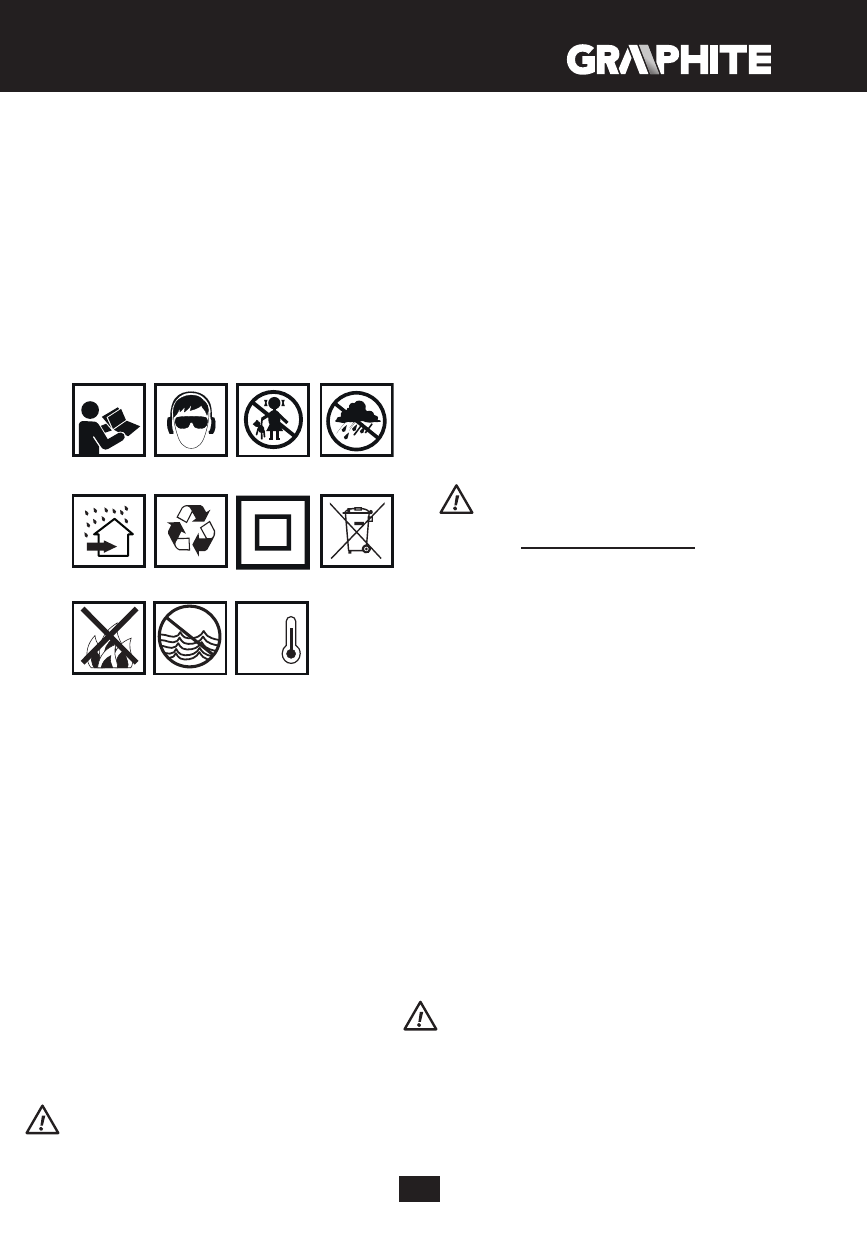

Az alkalmazott jelzések magyarázata

1

2

3

4

7

5

Max.

50°C

6

8

9

10

11

1.

Olvassa el a használati utasítást, tartsa be a benne található

figyelmeztetéseket és biztonsági szabályokat!

2.

Használjon védőszemüveget és fülvédőt.

3.

Gyerekeket ne engedje a berendezéshez.

4.

Óvja az esőtől

5.

Helyiségekben használandó, óvja a víztől és nedvességtől.

6.

Újrahasznosítás.

7.

Kettes érintésvédelmi osztály.

8.

Szelektíven gyűjthető.

9.

Ne dobja a cellákat tűzbe.

10.

Veszélyezteti az vízi élővilágot

11.

Ne engedje 50°C főlé felmelegedni.

FELÉPÍTÉS ÉS RENDELTETÉS

Az ütvefúró csavarozó akkumulátorról táplált elektromos szerszám.

A meghajtást egyenáramú kefe nélküli motor és planetáris

erőátviteli szerkezet biztosítja. Az ütvefúró csavarozó önvágó

csavarok fába, fémbe, műanyagba csavarozását és kicsavarozását

szolgálja. A berendezés széles közben használatos az önvágó

csavarok szerelésénél a nagy sebességre való tekintettel, valamint a

hosszabb facsavarokhoz a nagy forgatónyomatéknak köszönhetően.

A berendezés hatékonyan használható a magaslatokban, valamint

a nehezen hozzáférhető helyeken. A magas forgatónyomatékot

képező mechanika pillanatnyi kerületi ütvés generál ki, de a

berendezés hatása a kezelő kezére a csavarozás közben alacsony.

Tilos az elektromos szerszámot rendeltetésétől eltérő célra

alkalmazni.

AZ ÁBRÁK LEÍRÁSA

Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái

szerinti jelöléseit követi.

1.

Szerszámbefogó

2.

Szerszám befogót rögzítő hüvely

3.

Test

4.

Forgásirányváltó kapcsoló

5.

Markolat

6.

Fogantyú

7.

Világítás

8.

Fokozatváltó gomb

9.

Fokozat kijelző

10.

Indítókapcsoló

11.

Akkumulátor rögzítő gomb

12.

Akkumulátor

13.

Akkumulátortöltő

14.

LED dióda

15.

Az akkumulátor töltöttségi állapota kijelzőjének gombja

16.

Akkumulátor feltöltés kijelző (LED diódák).

* Előfordulhatnak különbségek a termék és az ábrák között.

AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA

 FIGYELMEZTETÉS

A MUNKA ELŐKÉSZÍTÉSE

AZ AKKUMULÁTOR KIVÉTELE / BEHELYEZÉSE

A berendezés részlegesen feltöltött akkumulátorral kerül leszállításra.

Az akkumulátor töltését 4

0

C - 40

0

C környezeti hőmérséklet mellett

végezze. Az új, vagy a hosszabb ideig nem használt akkumulátor a

teljes kapacitást 3 - 5 töltési és lemerülési ciklus után éri el.

•

Vegye ki az akkumulátort (12) a berendezésből (A ábra).

•

Csatlakoztassa az akkumulátortöltőt a (230 V AC) hálózati aljzatba.

•

Tolja be az akkumulátort (12) az akkutöltőbe (13) (B ábra).

Ellenőrizze, hogy az akkumulátor megfelelően behelyezésre

került.

Az akkutöltő hálózati (230 V AC) aljzatra való csatlakoztatása

után az akkutöltőn felgyullad a zöld dióda (14), ami a feszültség

csatlakoztatását jelzi.
Az akkumulátor (12) akkutöltőben (13) való elhelyezése után a

töltőn felgyullad a piros dióda (14), mely jelzi az akkumulátor töltési

folyamatát. .
Ezzel egyidejűleg az akkumulátor töltési állapot zöld diódák (16)

különböző módon villognak (lásd az alábbi leírást).

•

Az összes dióda villog - az azt jelenti, hogy az akkumulátor

lemerült, szükséges annak újra töltése.

•

Két dióda villog, az az akkumulátor részleges lemerülését jelzi.

•

Egy dióda villog, az akkumulátor töltöttségének magas szintjére utal.

Az akkumulátor feltöltése után az akkutöltőn a dióda (14) zölden

világít, az akkumulátor töltés állapot diódák (16) pedig folyamatosan

világítanak. Egy idő után (kb. 15mp) az akkumulátor töltés állapot

diódák (16) kialszanak.

Az akkumulátort ne töltse 8 óránál hosszabb ideig. Hosszabb

töltési idő az akkumulátor elemeinek károsodásához vezethet.

A töltő nem kapcsol ki automatikusan az akkumulátor teljes

feltöltése után. A töltőn a zöld dióda továbbra is világit. Az

akkumulátor töltés állapot diódák egy idő után kialszanak.

Csatlakoztassa le a feszültséget az akkumulátornak a töltő

aljzatából való kivétele előtt. Kerülje az egymást követő rövid

töltéseket. Ne töltse az akkumulátorokat a berendezés rövid

használata után. Az egymást követő szükséges töltések közötti

idő rövidülése az akkumulátor elhasználódására utal és azt

ilyenkor ki kell cserélni.
