48

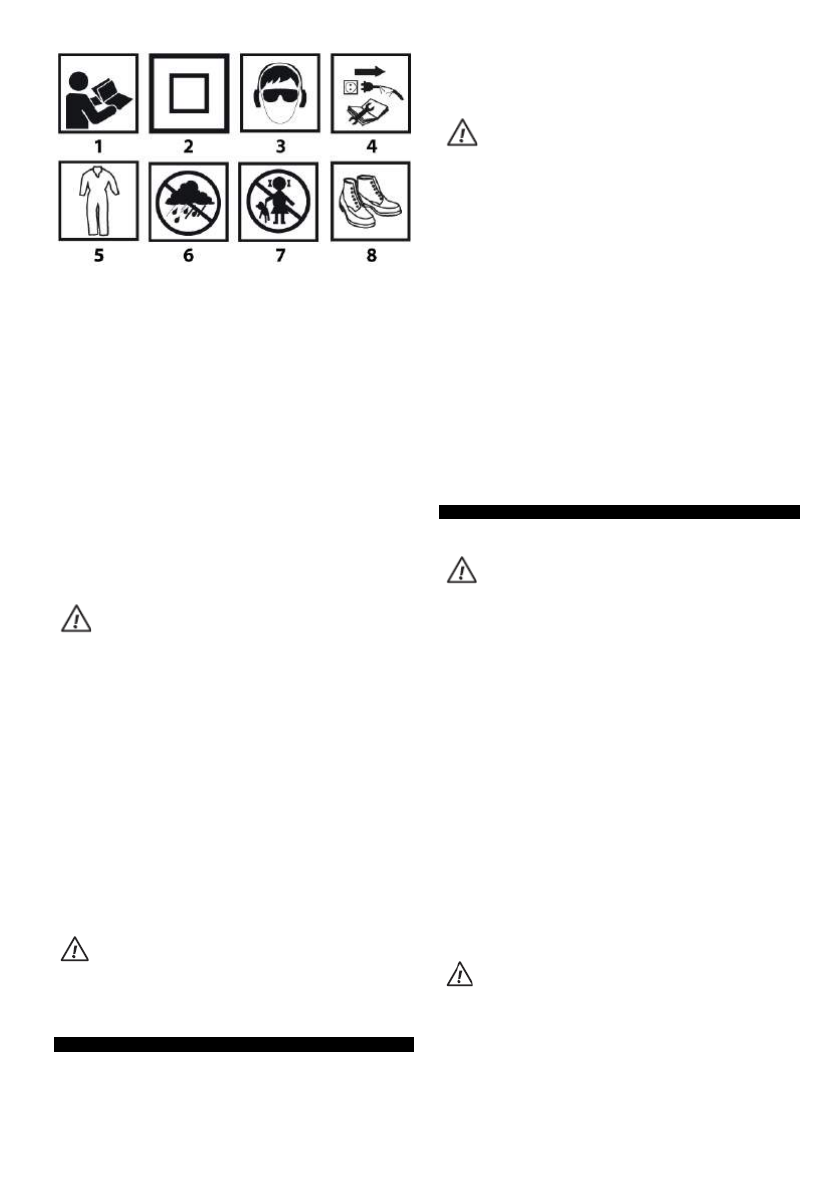

Uitleg van de gebruikte pictogrammen
1.
Lees de gebruiksaanwijzing, volg de waarschuwingen en
veiligheidsaanwijzingen op!
2.
Tweede veiligheidsklasse.
3.
Gebruik persoonlijke beschermingsmiddelen (oog-
en
gehoorbescherming, stofmasker).
4.
Voordat met de reparatie te beginnen, onderbreek de verbinding
met de netwerkspanning.
5.
Gebruik beschermende kleding.
6.
Bescherm het toestel tegen vocht.
7.
Laat kinderen niet in de buurt van het gereedschap komen.
8.
Gebruik veiligheidsschoenen.
OPBOUW EN TOEPASSING
De mixer is een handelektrogereedschap voorzien van twee tegen
elkaar in draaiende gardes (ook werk met 1 garde is mogelijk). De mixer
heeft een brede toepassing in de bouw en andere sectoren. De wijziging
van de zijde van de gardes toelaat om materialen van verschillende
eigenschappen te mengen, zoals cement, gips, vloercoatings, pleisters,
verven, stukadoor, egalisatiemiddelen ezv. Ongeacht de samenstelling
van de mengsel en de plaatsing van de gardes is het aangeraden om
niet meer dan 160 liters van het product per 1 keer te mengen. De mixer
is voorzien van Quick Lock houder om de gardes snel en
gereedschapsloos uit te kunnen wisselen.
De mixer is bestemd voor het mengen van niet brandbare
en niet explosieve stoffen. Het is verboden om de mixer strijdig met
de bestemming te gebruiken.
BESCHRIJVING VAN GRAFISCHE PAGINA
'
S
De onderstaande nummering heeft betrekking op de elementen van
het toestel weergegeven op de grafische pagina's van deze
gebruiksaanwijzing:
1.
Hoofdschakelaar
2.
Blokkadeknop van de hoofdschakelaar
3.
Deksel van de koolborstels
4.
Handvat
5.
Versnellingsschakelaar
6.
Klemhuls
7.
Houders
8.
Draaiknop van het toerental
9.
Gardes
* Er kunnen verschillen tussen de afbeelding en het product optreden.
OMSCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS
WAARSCHUWING
UITRUSTING EN ACCESSOIRES
1.
Garde
2 st.
WERKVOORBEREIDING
MONTAGE VAN WERKSTUKKEN
•
Grijp de klemhuls (6) van de houder (7) en trek naar achteren tegen de
weerstand van de veer.
•
Plaats de stang van de garde (9) in de opening van de houder (7) en
schuif tot het einde (misschien moet de garde omgedraaid worden
zodat de sleuf van de garde in de uitsparing van de houder zich bevindt)
(afb. A).
•
Maak de klemhuls (6) los waardoor de menger bevestigd wordt.
•
De garde zit goed als het niet mogelijk is om het zonder de klemhuls
(6) af te trekken weg te nemen.
•
Herhaal deze handelingen om de tweede garde te monteren.
De gardes draaien in verschillende richtingen. De bovenste
R naar rechts en de onderste L naar links.
Om de juiste werk te garanderen dienen de gardes op een juiste
manier afhankelijk van soort werk gemonteerd te zijn.
De gardes worden op zulke manier in de houders gemonteerd,
zodat de volledige overeenkomstigheid van de markeringen R en L
op de gardes met de markering op de behuizing bestaat. De gardes
zijn bestemd voor het mengen van dichte oplossingen zoals:
metselmortels, betonen, lijmen, die met zand, stenen, kleikorrels
(zgn. treksysteem) (afb. B).
De wijziging van de zijde van de gardes wanneer de markeringen R
en L met de markeringen op de behuizing tegenstrijdig zijn is
bedoeld voor het mengen van zulke oplossingen als: verven,
gipsplamuur, structurele verven (zgn. zuigsysteem). De
tegenstrijdige plaatsing van de gardes kan met dunne oplossing op
de operateur morsen.
In beide gevallen is het mogelijk om alleen met 1 garde te werken.
DEMONTAGE VAN DE WERKSTUKKEN
•
Trek naar achteren en houd de klemhuls (6) vast.
•
Met de tweede hand trek de garde naar voren.
Na be
ë
indiging van het werk maak de gardes schoon.
WERK / INSTELLINGEN
AAN-/UITZETTEN
De spanning van het netwerk moet met de spanning
aangegeven op het typeplaatje van de mixer overeenkomen.
Aanzetten
– druk op de hoofdschakelaar (
1
) en houd het ingedrukt.
Uitzetten
– maak de hoofdschakelaar (
1
) los.
Blokkade van de schakelaar (continue werk)
Aanzetten:
•
Druk op de hoofdschakelaar (
1
) en houd het ingedrukt.
•
Druk op de blokkadeknop van de hoofdschakelaar (2) (afb. C).
•
Maak de hoofdschakelaar (
1
) los.
Uitzetten:
•
Druk en maak de hoofdschakelaar (1) los.
VERSNELLINGSSCHAKELAAR
Het toerental van de gardes kan met behulp van de tweestanden
versnellingsschakelaar (5) gewijzigd worden (afb. D). Zet de
versnellingen in de positie die aan de uitgevoerde werkzaamheden
aangepast is.
•
De stand “1” biedt lagere snelheid en hoger koppelmoment aan
(bestemd voor het mengen van materialen met hoog viscositeit, bv.
mortellijm, cement, pleister).
•
De stand “
2
” biedt hogere snelheid en lager koppelmoment aan.
•
Om lagere snelheid te verkrijgen zet de schakelaar naar links (bedoeld
voor het mengen van vloeistoffen).
Bedien de versnellingsschakelaar nooit als de mixer werkt.
Het kan de mixer beschadigen. Indien de versnellingsschakelaar
niet verschuift, draai de gardes een beetje om.
INSTELLEN VAN HET TOERENTAL
Op het handvat (4) van de mixer bevindt zich de draaiknop van het
instellen van het toerental van de gardes (8) (afb. C). Het instelbereik van
de snelheid bedraagt 1 tot 5. Het toerental van de gardes kan op
bepaalde versnellingen gewijzigd worden. Het omdraaien van de
draaiknop van het instellen van het toerental (8) naar hogere waardes
verhoogt het toerental en naar lagere waardes verlaagt het toerental.
