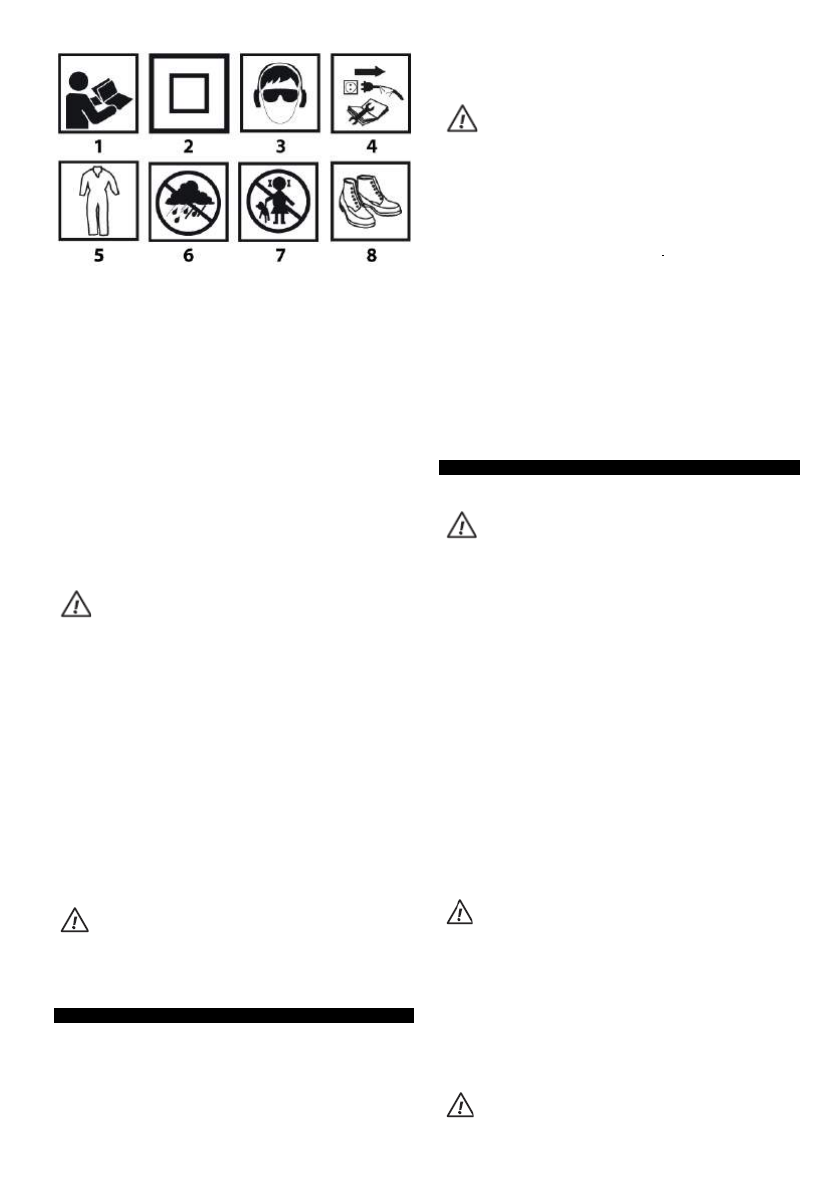

Vysvětlivky k použitým piktogramům

1.

Přečtěte si tento návod k obsluze a respektujte uvedená v něm

upozornění a bezpečnostní pokyny!

2.

Druhá třída ochrany.

3.

Používejte osobní ochranné prostředky (uzavřené ochranné brýle,

chrániče sluchu, protiprachovou masku).

4.

Před opravou zařízení odpojte.

5.

Noste ochranný oděv.

6.

Chraňte zařízení před vlhkem.

7.

Zabraňte přístupu dětí k zařízení.

8.

Používejte bezpečnostní obuv.

KONSTRUKCE A POUŽITÍ

Míchačka je ručním elektrickým nářadím, které je vybaveno dvěma

míchadly otáčejícími se proti sobě (je možný i provoz s jedním

míchadlem). Míchačka se používá jak ve stavebnictví, tak i v jiných

oblastech. Možnost výměny stran míchadel umožňuje míchat materiály

s různými vlastnostmi, jako je například cement, sádra, podlahové

krytiny, šlechtěné omítky, barvy, obyčejné omítky, samonivelační malty

atd. Bez ohledu na složení směsi a systém míchadel nedoporučuje se

míchat více než 160 litrů  výrobku najednou. Míchačka je vybavena

uchyceními typu Quick Lock, která umožňují rychlou výměnu míchadel

bez použití nářadí.

  Míchačka je určena výhradně k míchání nehořlavých a

nevýbušných látek. Míchačku je nutné používat v souladu s jejím
určením.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na

vyobrazeních v tomto návodu.

1.

Spínač

2.

Tlačítko pro blokování spínače

3.

Kryt uhlíkového kartáče

4.

Rukojeť

5.

Přepínač pro změnu rychlostního stupně

6.

Upínací pouzdro

7.

Držáky

8.

Otočný ovladač pro regulaci otáček

9.

Míchadla

* Skutečný výrobek se může lišit od vyobrazení.

POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ

VÝSTRAHA

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1.

Míchadlo

2 ks.

PŘÍPRAVA K PRÁCI

MONTÁŽ PRACOVNÍCH NÁSTROJŮ

•

Uchopte upínací pouzdro (6) držáku (7) a překonáním odporu pružiny

jej odtáhněte směrem dozadu.

•

Vložte trn míchadla (9) do otvoru pro uchycení (7) a zasuňte jej na

doraz (může se stát, že bude třeba míchadlo pootočit, aby výčnělek trnu

míchadla zapadl do zářezu v uchycení) (obr. A).

•

Uvolněte upínací pouzdro (6), čímž dojde ke konečnému upevnění

míchadla.

•

Míchadlo je správně nasazeno, pokud jej nelze vyjmout bez odtažení

upínacího pouzdra (6).

•

Stejným způsobem namontujte druhé míchadlo.

 Vřetena se otáčí proti sobě. Horní R doprava, dolní L doleva.

Pro zajištění správného provozu, by měla být míchadla řádně
namontována podle druhu vykonávané práce.
Míchadla namontovaná na uchyceních tak, že se plně shoduje R a L
značení míchadla s označením na tělese vřetena, jsou určena pro
míchání  hustých roztoků, jako jsou: zednické malty, betony,
lepidla, která jako náplň mají písek, štěrk, keramzit (tzv. zvedací
systém) (obr. B).

Výměna stran míchadel tak, že označení R a L jsou opačně než údaje
na tělese vřetena, je určena pro míchání řídkých roztoků, jako jsou
barvy, sádrové omítky, strukturální barvy (tzv. vstřikovací systém).
Opačné uspořádání míchadel může postříkat operátora řídkým
roztokem.
V obou případech existuje možnost provozu s jedním míchadlem.

DEMONTÁŽ PRACOVNÍCH NÁSTROJŮ

•

Odtáhněte upínací pouzdro (

6

) směrem dozadu a přidržte jej.

•

Druhou rukou vytáhněte míchadlo směrem dopředu.

Bezprostředně po dokončení činnosti vyjměte míchadla z míchačky a
očistěte je.

PROVOZ / NASTAVENÍ

ZAPÍNÁNÍ / VYPÍNÁNÍ

  Síťové napětí musí odpovídat velikosti napětí uvedené na

typovém štítku míchačky.

Zapnutí –

stiskněte tlačítko spínače (1)

a přidržte jej v této poloze.

Vypnutí –

uvolněte stisk tlačítka spínače (1).

Blokování spínače (nepřetržitý chod)
Zapínání:

•

Stiskněte tlačítko spínače (1) a přidržte jej v této poloze.

•

Stiskněte tlačítko pro blokování spínače (2) (obr. C).

•

Uvolněte stisk tlačítka spínače (1).

Vypnutí:

•

Stiskněte a uvolněte tlačítko spínače (1).

PŘEPÍNAČ PRO ZMĚNU RYCHLOSTNÍHO STUPNĚ

Rozsah otáček vřeten lze měnit pomocí dvoupolohového přepínače pro

změnu rychlostního stupně (5) (obr. D). Nastavte přepínač pro změnu

rychlostního stupně do příslušné polohy v závislosti na druhu

míchaného materiálu.

•

V poloze „1” je nižší rychlost a větší točivý moment (určeno k míchání

lepkavých látek, jako jsou lepicí malty, cement, omítka apod.).

•

Po otočení přepínače doprava, do polohy „2” se zvýší rychlost a sníží

točivý moment.

•

Pro nastavení zpět na nižší rychlost je třeba otočit přepínačem doleva

(určeno k míchání kapalin).

 Nikdy přepínač pro změnu rychlostního stupně nepřepínejte,

když je míchačka v provozu. Mohlo by to vést k poškození
míchačky. Pokud přepínač pro změnu rychlostního stupně nelze
přepnout, je nutné mírně pootočit míchadly.

REGULACE OTÁČEK

Na rukojeti (4) míchačky je umístěn otočný knoflík pro regulaci otáček

vřeten (8) (obr. E). Otáčky lze regulovat v rozsahu od 1 do 5. Otáčky

vřeten lze měnit na jednotlivých rychlostních stupních. Otočením

otočného knoflíku pro regulaci otáček vřeten (8) směrem k vyšším

hodnotám se otáčky zvyšují, otočením směrem k nižším hodnotám se

otáčky snižují.

  Volba vhodných otáček se provádí, když je míchačka

spuštěná a míchadla jsou ponořená v míchaném materiálu. Může se
stát, že nastavené otáčky bez zatížení budou při práci příliš nízké.
