100

 | Svenska

1 609 929 M41 | (23.8.07)

Bosch Power Tools

Borttagning av batteriet

Batterimodulen

8

 är försedd med två låssteg

som hindrar batterimodulen från att falla ut om
dess upplåsningsknapp

13

 oavsiktligt trycks.

När batterimodulen är insatt i elverktyget hålls
den med en fjäder i rätt läge.

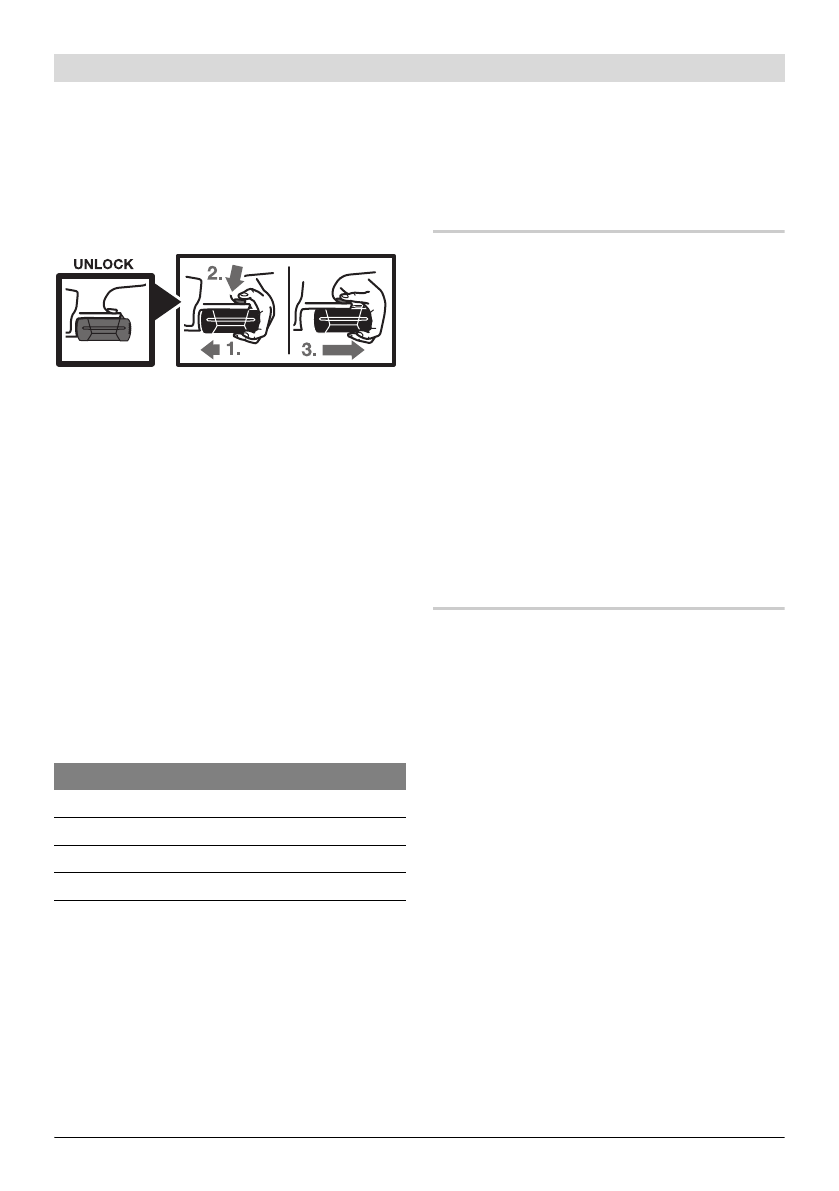

Så här tas batterimodulen

8

 ut:

–

Tryck batterimodulen mot elverktygets fot
(1.) och samtidigt på upplåsningsknappen

13

(2.).

–

Dra ut batterimodulen ur elverktyget tills ett
rött streck blir synligt (3.).

–

Tryck en gång till på upplåsningsknappen

13

och dra fullständigt ut batterimodulen.

Batteriets laddningsindikering (se bild A)

De tre gröna lysdioderna i batterimodulens dis-
play

11

 visar batterimodulens laddningstillstånd

8

. Av säkerhetsskäl kan laddningstillståndet av-

frågas endast när elverktyget är frånkopplat.
Tryck på knappen

12

 för visning av laddningstill-

ståndet (kan även utföras på borttagen batteri-
modul). Efter ca. 5 sekunder slocknar displayen
för laddningstillstånd automatiskt.

Om ingen lysdiod tänds när knappen

12

 trycks

ned, är batterimodulen defekt och måste bytas
ut.
Under laddning tänds batterimodulens tre gröna
lysdioder i följd och slocknar efter en kort stund.
Batterimodulen är fullständigt uppladdad när de
tre gröna lysdioderna är permanent tända. Un-
gefär 5 minuter efter det batterimodulen är full-
ständigt uppladdad slocknar de tre gröna lysdio-
derna.

Batterimodulen är försedd med en NTC-tempe-
raturövervakning som endast tillåter uppladd-
ning inom ett temperaturområde mellan 0 °C
och 45 °C. Härvid uppnår batterimodulen en
lång brukstid.

Stödhandtag (se bild B)

f

Innan åtgärder utförs på elverktyget (t. ex.
underhåll, verktygsbyte osv) och för trans-
port och lagring ställ riktningsomkopplaren
i mittläge.

Om strömställaren Till/Från oav-

siktligt påverkas finns risk för kroppsskada.

f

Använd alltid elverktyget med stödhandtag
7.

Stödhandtaget

7

 kan valfritt svängas för att upp-

nå en säker och vilsam kroppsställning.
Vrid undre greppdelen på stödhandtaget

7

 mot-

urs och sväng stödhandtaget

7

 till önskat läge.

Dra sedan fast undre greppdelen på stödhand-
taget

7

 medurs.

Stödhandtagets spännband

14

 måste sitta i spå-

ret.

Verktygsbyte (se bild C)

f

Innan åtgärder utförs på elverktyget (t. ex.
underhåll, verktygsbyte osv) och för trans-
port och lagring ställ riktningsomkopplaren
i mittläge.

Om strömställaren Till/Från oav-

siktligt påverkas finns risk för kroppsskada.

Vid opåverkad strömställare Till/Från

6

 är borr-

spindeln låst. Detta medger snabbt, bekvämt
och enkelt byte av insatsverktyget i borrchuck-
en.
Vrid upp snabbchucken

1

 i rotationsriktningen

n

 tills verktyget kan skjutas in. Skjut in verkty-

get.
Vrid för hand kraftigt fast hylsan på snabborr-
chucken

1

 i riktningen

o

 tills rappning upphör.

Chucken låses härvid automatiskt.
Spärren låses upp när hylsan vrids i motsatt rikt-
ning för borttagning av verktyget.

Lysdiod

Kapacitet

Permanent ljus 3 gröna

≥

2/3

Permanent ljus 2 gröna

≥

1/3

Permanent ljus 1 grönt

< 1/3

Blinkljus 1 grönt

Reserv
