• Die Taste der Spindelarretierung kann nur dann betätigt werden,
wenn sich die Spindel des Schleifers nicht bewegt.
• Bei Geräten, die zum Einspannen von Schleifscheiben mit einer
Gewindeöffnung bestimmt sind, prüfen, ob die Gewindelänge
der Schleifscheibe der Gewindelänge der Spindel entspricht.
• Das Werkstück sichern. Das Spannen des Werkstücks in einer
Spanneinrichtung bzw. einem Schraubstock ist sicherer als das
Halten des Werkstücks in der Hand.
• Falls das Eigengewicht des Gegenstandes keine stabile Position
garantiert, ist er zu spannen.
• Keine Schneid- und Schleifwerkzeuge berühren bevor sie
abgekühlt sind.
• Keinen seitlichen Druck auf die Schleifscheibe bzw.
Schneidscheibe ausüben. Keine Werkstücke durchtrennen, die
dicker als die maximale Schnitttiefe der Schneidscheibe sind.
ANMERKUNG: Das Gerät ist für den Betrieb in Innenräumen
bestimmt.
Obwohl eine sichere Konstruktion, Sicherheitseinrichtungen und
zusätzliche Schutzeinrichtungen eingesetzt werden, besteht stets
das Restrisiko einer Verletzung.

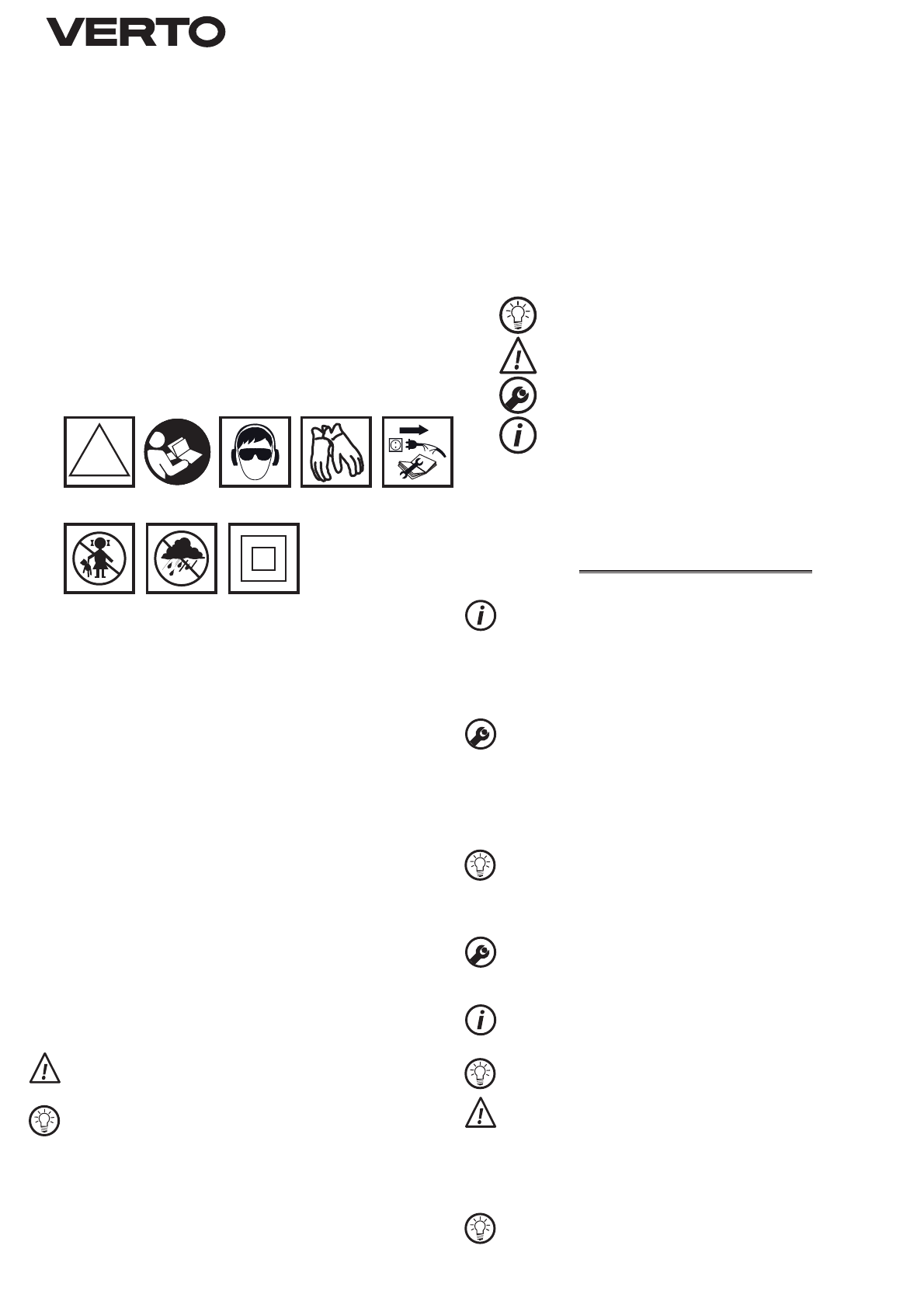

Erläuterung zu den eingesetzten Piktogrammen.
!
1
2
3
4
5
6
7
8
1.
Achtung! Besondere Sicherheitsvorkehrungen beachten
2.
Die Betriebsanleitung durchlesen und die darin enthaltenen
Warnhinweise und Sicherheitshinweise beachten!
3.
Persönliche Schutzausrüstung (Schutzbrille, Gehörschutz) tragen.
4.
Schutzhandschuhe tragen
5.
Die Versorgungsleitung vor allen Wartungs- und Reparaturarbeiten
abtrennen.
6.
Kinder vom Gerät weghalten.
7.
Das Gerät vor Regen schützen.
8.
Zweite Schutzklasse
AUFBAU UND ANWENDUNG
Der Winkelschleifer ist ein manuell betriebenes Elektrowerkzeug mit der
II. Isolierklasse. Das Gerät wird mit einem einphasigen Kommutatormotor
betrieben, dessen Drehzahl mit Winkelzahnradgetriebe reduziert wird.
Der Schleifer kann sowohl zum schleifen, als auch zum Trennschleifen
verwendet werden. Das Elektrowerkzeug dieser Art ist oft zum
Entfernen von Gräten von den der Oberfläche der Metallelemente,
zur Oberflächenbearbeitung von Fugen, zum Durchtrennen von
dünnwandigen Rohren und kleinen Metallelemente usw. Beim Einsatz
entsprechender Zubehörteile kann der Winkelschleifer nicht nur zum
Trennschleifen und Schleifen, sondern auch zum Entfernen von Rost,
alter Anstrichen usw. verwendet werden.
Als Anwendungsbereich gelten allgemein Reparatur- und
Konstruktionsarbeiten nicht nur an Metallen. Der Winkelschleifer kann
ebenfalls zum Schliefen und Trennschleifen von Baumaterialien wie
Ziegel, Pflastersteine, Fliesen usw. verwendet werden.
Das Gerät darf ausschließlich im Trockenverfahren betrieben
werden. Es dient nicht zum Polieren. Nichtbestimmungsgemäße
Verwendung des Elektrowerkzeugs ist nicht zugelassen
Nichtbestimmungsgemäßer Gebrauch.
• Keine asbesthaltigen Stoffe bearbeiten.
Asbest ist krebserzeugend.
• Keine Stoffe verarbeiten, deren Stäube leicht brennbar oder
explosiv sind.
Beim Gebrauch des Elektrogerätes kommt es zur
Funkenbildung, die die freigesetzten Dämpfe entzünden können.
• Bei den Schleifarbeiten keine Trenscheiben zum Trennschleifen
verwenden.
Die Trennscheiben arbeiten mit der Stirnfläche und das
Schleifen mit ihrer Seitenfläche kann sie beschädigen und den Bediener
verletzen.
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die Elemente des
Gerätes, die auf den Seiten mit Graphiken dargestellt werden.
1.
Taste der Spindelarretierung
2.
Hauptschalter
3.
Zusatzgriff
4.
Scheibenschutzhaube
5.
Außenflansch
6.
Innenflansch
7.
Taste der Schalterverriegelung
8.
Abdeckung der Kohlebürste
9.
Arretierung des Haupthandgriffs
* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten.
BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN
ACHTUNG
WARNUNG
MONTAGE/EINSTELLUNGEN
INFORMATION
AUSSTATTUNG UND ZUBEHÖR
1. Scheibenschutzhaube
– 1 St.
2
. Sonderschlüssel
– 1 St.
3
. Zusatzgriff
– 1 St.
4
. Sechskantschlüssel
– 1 St.
VOR
B
EREITUNG AUF DEN EINSATZ
ZUSATZGRIFF MONTIEREN
Der Zusatzgriff (
3
) wird in einer der Öffnungen auf dem Kopfstück
des Schleifers montiert. Es wird empfohlen, den Schleifer mit einem
Zusatzhandgriff zu verwenden. Wird der Schleifer beim Einsatz mit
beiden Händen festgehalten (auch mit dem Zusatzhandgriff ), so sind
das Risiko, dass die rotierende Scheibe bzw. Bürste berührt wird sowie
das Risiko einer Verletzung beim Rückschlag, kleiner.
VERSTELLBARER HAUPTHANDGRIFF
Vor dem Betrieb kann man die Position des Haupthandgriffs so anpassen,
dass sie die Arbeit am bequemsten ausführen lässt. Der Handgriff kann
in
3
Positionen eingestellt werden, indem er um 90
O
links oder rechts in
Bezug auf die Grundposition gedreht wird.
•
Die Arretierungstaste des Handgriffs (
9
) drücken.
•
Den Haupthandgriff in die gewählte Stellung drehen.
•
Der Haupthandgriff wird automatisch in der gewählten Stellung arretiert.
SCHEIBENSCHUTZHAUBE MONTIEREN UND EINSTELLEN
Die Scheibenschutzhaube schützt den Bediener vor den Splittern,
einem zufälligen Kontakt mit den Arbeitswerkzeugen oder
Funken. Sie soll immer montiert sein. Dabei ist zu beachten, dass
die Abdeckung immer mit dem Abdeckungsteil zum Bediener hin
gerichtet ist.
•
Die Scheibenschutzhaube (
4
) so einsetzen, dass der Vorsprung am
Schutzhaubenring auf die Nut im Getriebegehäuse ausgerichtet ist.
•
Die Scheibenschutzhaube in gewählter Position einstellen.
•
Ziehen Sie die Befestigungsschraube wieder fest.
Zum Demontieren und Verstellen der Scheibenschutzhaube ist das
Montageverfahren umgekehrt anzuwenden.
AUSTAUSCH VON ARBEITSWERKZEUGEN
Beim Austausch von Arbeitswerkzeugen sind Arbeitshandschuhe
zu tragen.
Die Taste der Spindelarretierung (1) dient ausschließlich zur
Arretierung der Spindel des Schleifers bei der Montage bzw.
Demontage des Arbeitswerkzeugs. Sie darf nicht als Bremstaste
während der Scheibendrehung verwendet werden. Anderenfalls
kann es zur Beschädigung des Schleifers oder Verletzung des
Benutzers kommen.
SCHEIBEN MONTIEREN
Bei den weniger als 3 mm dicken Schleif- oder Schneidescheiben
soll die Schraubenmutter des Außenflansches 5 mit der flachen
Oberfläche seitens der Scheibe (Abb. B) aufgedreht werden.
