80

 | Қaзақша

1 609 92A 1ZU | (18.5.16)

Bosch Power Tools

Жинау

Қорғаныш жабдықтарын орнату



Барлық жұмыстардан алдын электр құралының
желілік айырын розеткадан шығарыңыз.

Ескертпе:

Жұмыс кезінде тегістеу шеңбері бұзылса

немесе қорғағыш қаптама/электр құрал құрылғылары
бұзылса, электр құралды бірден сервис қызметіне жіберу
керек, мекенжайларды “Тұтынушыға қызмет көрсету және
пайдалану кеңестері” тарауынан қараңыз.

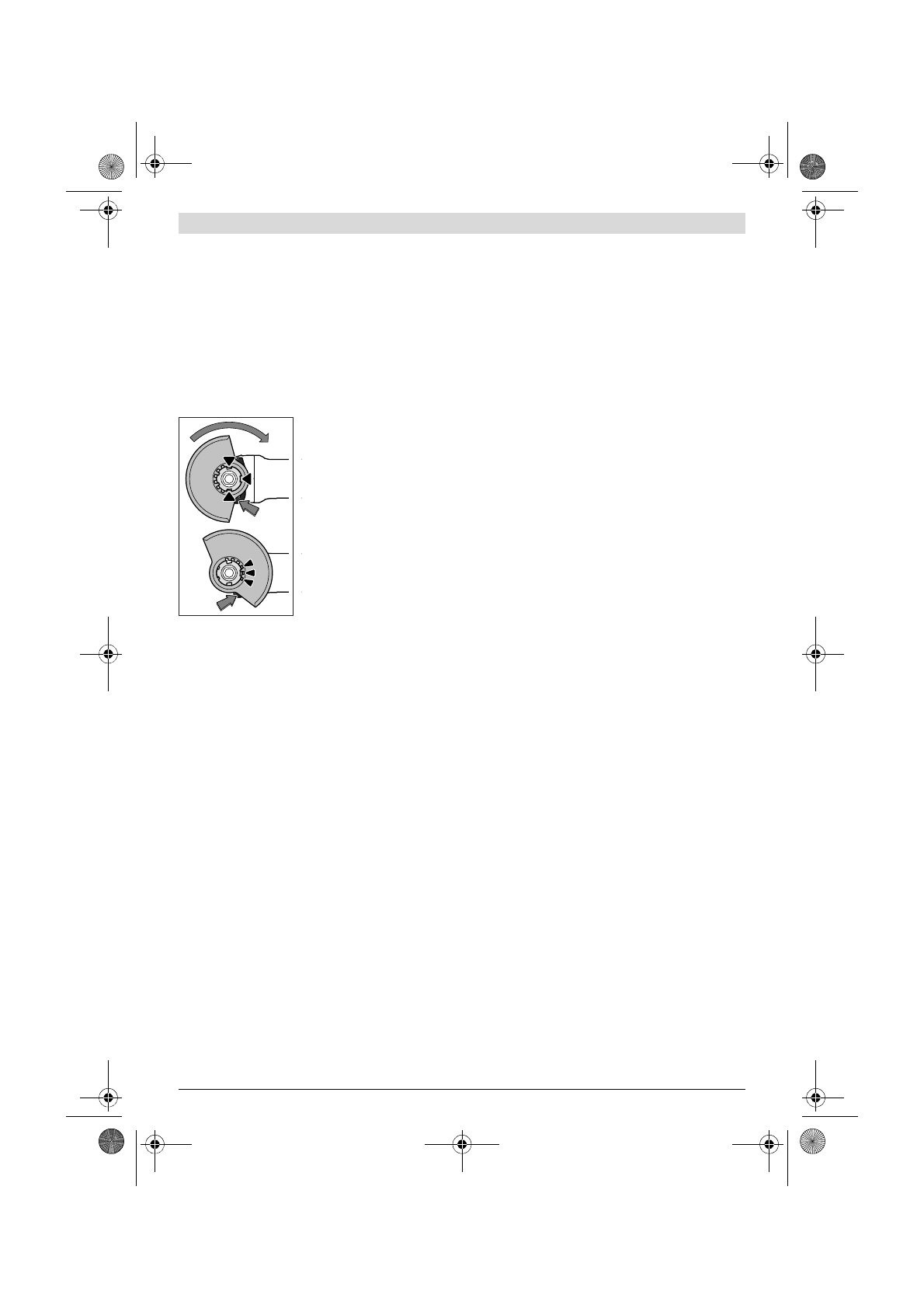

Тегістеуге арналған қорғағыш қаптама

Қорғағыш қаптаманы

6

 электр

құралының патронына
қорғағыш қаптамасының кодтау
жұдырықшалары патронға
сәйкес келгенше салыңыз.
Бұғаттаудан шығару иінтірегін

1

басып ұстаңыз.

Шпиндель мойнындағы
қорғашғы қаптаманы

6

 басып,

қаптамадағы буртикті электр
құралдың фланеціне
отырғызыңыз және қорғағыш
қаптаманы шырт еткен дыбыс
естілгенше бұрыңыз.

Қорғағыш қаптаманы

6

 жұмыс процесінің талаптарына сай

орнатыңыз. Бұл үшін бұғаттаудын шығару иінтірегін

1

жоғары басыңыз және қорғағыш қаптаманы

6

 қажет күйге

бұрыңыз.



Қорғағыш қаптаманы 6 3 қызыл жұдырықша
барлығы бұғаттаудан шығару иінтірегінде 1
қорғағыш қаптаманың 6 тиісті ойықтарына кіретін
етіп орнатыңыз.



Қорғағыш қаптаманы 6 оператордың жағына қарай
ұшқындардың ұшуы болмайтындай орнатыңыз.



Қорғағыш қаптама 6 бұғаттаудан шығару иінтірегін
1 пайдаланғанда ғана бұрылуы керек! Әйтпесе
құралды ары қарай пайдалану мүмкін емес және
сервистік қызметке тапсыру керек.

Нұсқау:

 Қорғағыш қаптамадағы кодтау жұдырықшалары

6

 тек электр құралға жарайтын жабдықты орнатуды

қамтамасыз етеді.

Кесуге арналған қорғағыш қаптама



Байланысты абразивтер көмегімен кесу үшін
әрқашан кесуге арналған қаптаманы 10
пайдаланыңыз.



Тасты кескенде шаңның жеткілікті сорылуын
қамтамасыз етіңіз.

Қорғағыш қаптама

10

 сонымен бірге тегістеуге арналған

қорғағыш қаптама

6

 ретінд де орнатылады.

Бағыттауыштар көмегімен кесуге арналған қорғағыш
қаптама

Бағыттауыштары

17

 бар қорғағыш қаптама тегістеуге

арналған қорғағыш қаптама

6

 ретінде де орнатылады.

Қосымша тұтқа



Электр құралыңызды тек қосымша тұтқа 4 менен
пайдаланыңыз.

Қосымша тұтқаны

4

 редукторлық бастың оң жағында

немесе сол жағында бұрап бекітіңіз.

Қол қорғағышы



Резеңке тегістеу тәрелкесімен 13 немесе тостаған
тәрізді қылшақпен/дискілік щеткамен/жапырақ
тәрізді тегістеу шеңберімен жұмыстар үшін
әрқашан қол қорғағышын 12 орнатыңыз.

Қол қорғағышын

12

 қосымша тұтқа

4

 көмегімен бекітіңіз.

Ажарлауыш құралдарын орнату



Барлық жұмыстардан алдын электр құралының
желілік айырын розеткадан шығарыңыз.



Тегістеу және кесу шеңберлеріне тимеңіз.

Шеңберлер жұмыс кезінде қызады.

Тегістеу шпинделін

5

 және барлық орнатылатын

құралдарды тазалаңыз.

Абразивті құралды бұрап алу және бекіту үшін шпиндельді
бекіту түймесін

2

 басып, шпиндельді бекітіңіз.



Шпиндельді бекіту түймесін тек шпиндель
тоқтатылған күйде басыңыз.

Әйтпесе электр құралын

зақымдау мүмкін.

Тегістеу шеңбері/кесу шеңбері

Тегістеу құралдарының өлшемдерін ескеріңіз. Орнату
тесігінің диаметрі тірек фланецке сәйкес болуы керек.
Адаптерлерді немесе жалғастырғыш тетіктерді
пайдаланбаңыз.

Алмас кесу шеңберлерін пайдаланғанда алмас кесу
шеңберіндегі жылжыту бағытының көрсеткісі электр
құралдағы айналу бағытына сәйкес болуын қадағалаңыз
(редукторлық бастағы көрсеткіні қараңыз).

Орнату реті суреттер бар бетте көрсетілген.

Тегістеу/кесу шеңберін бекіту үшін қысқыш сомынды

9

орнатыңыз және екі бүйірлік тесігі бар дөңгелек
сомындарға арналған кілтпен бұрап бекітіңіз.



Тегістеу құралын орнатқаннан кейін қосу алдында
орнатудың дұрыстығын және құралдың еркін
айналатынын тексеріңіз. Тегістеу құралы қорғағыш
қаптамаға және басқа бөлшектерге үйкелмей
айналып жатқанына көз жеткізіңіз.

Желпуіш тәрізді тегістеу шеңбері



Желпуіш тәрізді тегістеу шеңберімен жұмыстарда
әрқашан қол қорғағышын 12 пайдаланыңыз.

Резеңке тегістеу тәрелкесі



Резеңке тегістеу тәрелкесімен 13 жұмыстар үшін
әрқашан қол қорғағышын 12 киіңіз.

Орнату реті суреттер бар бетте көрсетілген.

Дөңгелек гайканы

15

 орнатыңыз және екі бүйірлік тесігі

бар дөңгелек гайкаларға арналған кілтпен бекемдеңіз.
