14

 | Polski

1 609 92A 1ZU | (18.5.16)

Bosch Power Tools

Montaż narzędzi szlifierskich



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.



Nie należy dotykać tarcz szlifierskich i tnących, zanim
nie ostygną.

Tarcze rozgrzewają się podczas pracy do bar-

dzo wysokich temperatur.

Wrzeciono szlifierki

5

 i wszystkie części, które mają zostać za-

montowane, należy oczyścić.

Do mocowania i do zwalniania narzędzi szlifierskich używa się
przycisku blokady

2

, unieruchomiającego wrzeciono szlifier-

ki.



Przycisk blokady można uruchamiać jedynie wtedy,
gdy wrzeciono szlifierki jest całkowicie nieruchome.

W

przeciwnym wypadku może dojść do uszkodzenia elektro-
narzędzia.

Tarcza szlifierska/tarcza tnąca

Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Śred-
nica otworu narzędzia musi pasować do kołnierza mocujące-
go. Nie należy stosować żadnych adapterów, złączek ani zwę-
żek.

Używając diamentowych tarcz tnących, należy zwrócić uwa-
gę, by strzałka wskazująca kierunek, umieszczona na tarczy
odpowiadała kierunkowi obrotów elektronarzędzia (por.
strzałkę wskazującą kierunek obrotu, umieszczoną na głowicy
elektronarzędzia).

Kolejność montażu ukazana jest na stronach graficznych.

Tarczę szlifierską lub tnącą zamocować należy za pomocą na-
krętki

9

 dokręcanej kluczem dwutrzpieniowym.



Po zamontowaniu narzędzia szlifierskiego, a przed uru-
chomieniem szlifierki należy sprawdzić, czy narzędzie
szlifierskie jest właściwie zamocowane i czy może się
swobodnie obracać. Upewnić się, czy narzędzie szli-
fierskie nie zahacza o pokrywę ochronną lub o inny ele-
ment elektronarzędzia.

Ściernica wachlarzowa



Do pracy przy użyciu ściernicy wachlarzowej należy za-
wsze montować osłonę rąk 12.

Tarcza gumowa



Do pracy przy użyciu gumowego talerza szlifierskiego
13 należy zawsze montować osłonę rąk 12.

Kolejność montażu ukazana jest na stronach graficznych.

Nałożyć nakrętkę okrągłą

15

 i dokręcić ją kluczem dwutrzpie-

niowym.

Szczotka garnkowa/Szczotka tarczowa



Do pracy przy użyciu szczotki należy zawsze montować
osłonę rąk 12.

Kolejność montażu ukazana jest na stronach graficznych.

Szczotkę garnkową/szczotkę tarczową należy nasunąć na
wrzeciono szlifierki tak głęboko, by ściśle przylegała do koł-
nierza znajdującego się na końcu wrzeciona. Szczotkę
garnkową/tarczową należy dokręcić kluczem widełkowym.

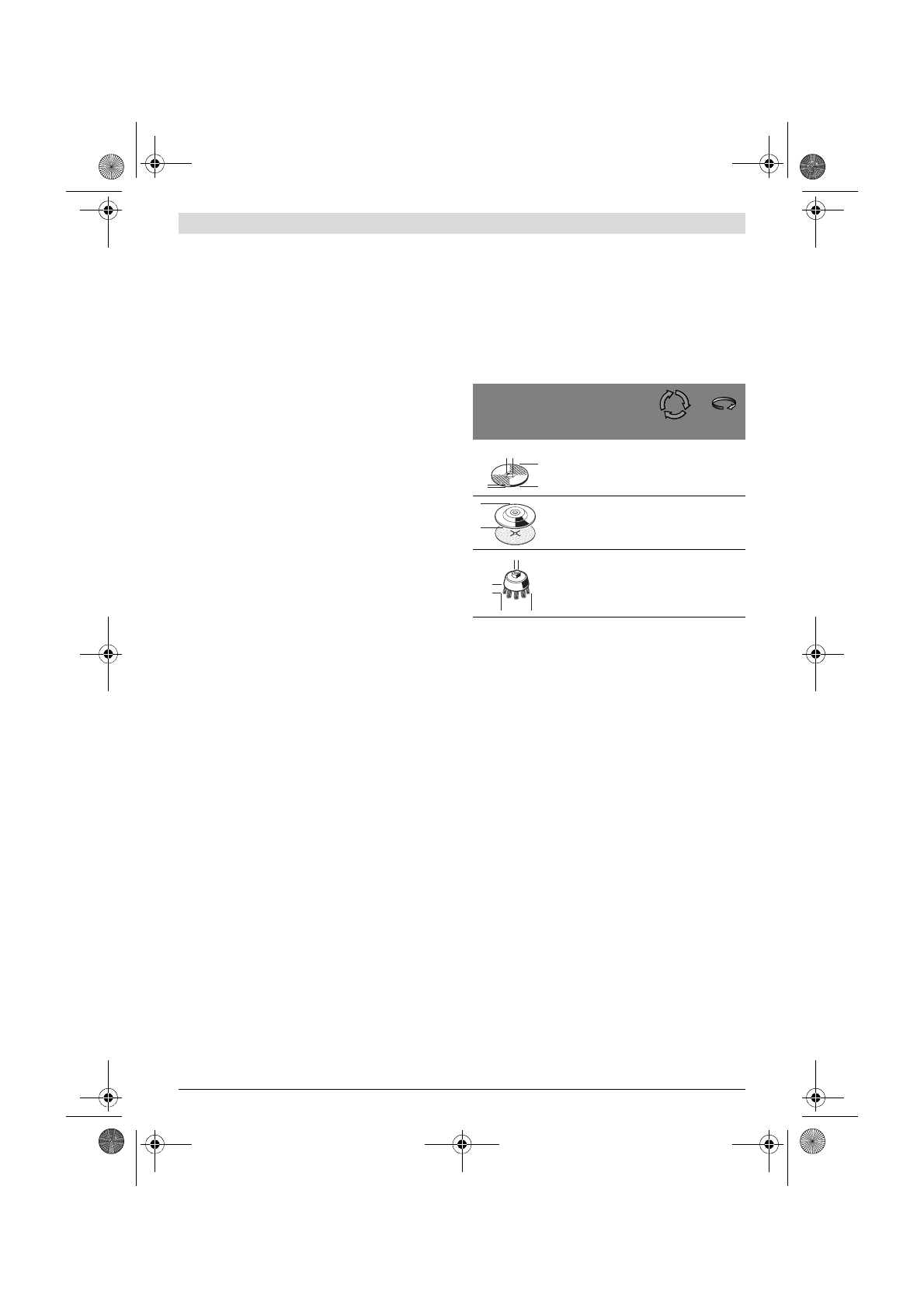

Wymagania dotyczące narzędzi szlifierskich

Stosować można wszystkie narzędzia robocze, które zostały
wymienione w niniejszej instrukcji obsługi.

Dopuszczalna prędkość obrotowa [min

-1

] wzgl. obwodowa

[m/s] używanych narzędzi roboczych musi co najmniej odpo-
wiadać wartościom podanym w poniższej tabeli.

Należy dlatego zwrócić uwagę na dopuszczalną

prędkość ob-

rotową wzgl. obwodową,

 podaną na etykiecie narzędzia szli-

fierskiego.

Przestawianie głowicy przekładniowej

Tylko w przypadku elektronarzędzi o numerze katalogo-
wym
3 603 CA2 0..:



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.

Głowicę przekładni można obrócić o 180 °. Pozwala to na
ustawienie włącznika/wyłącznika w wygodniejszej pozycji ro-
boczej, np. aby ułatwić pracę osobom leworęcznym.

– Wykręcić śrubę z zabezpieczenia

20

 dźwigni

1

(zob. rys. A).

– Całkowicie wykręcić 4 śruby (zob. rys. B). Ostrożnie od-

chylić głowicę i ustawić ją,

nie zdejmując jej z obudowy

 w

nowej pozycji. Dociągnąć wszystkie cztery śruby.

– Ponownie mocno przykręcić zabezpieczenie

20

 dźwigni

1

do głowicy (zob. rys. C).

Należy stosować się do zaleceń zawartych w rozdziale »Mon-
taż urządzeń zabezpieczających«. Przekręcenie pokrywy
ochronnej powinno być możliwe wyłącznie po wciśnięciu
dźwigni blokowania

1

.

Odsysanie pyłów/wiórów



Pyły niektórych materiałów, na przykład powłok malar-
skich z zawartością ołowiu, niektórych gatunków drewna,
minerałów lub niektórych rodzajów metalu, mogą stano-
wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z
pyłami lub przedostanie się ich do płuc może wywołać re-
akcje alergiczne i/lub choroby układu oddechowego ope-
ratora lub osób znajdujących się w pobliżu.

maks.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125

6
6

22,2
22,2

11 000
11 000

80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

b

d

D

D

D

b

d
