 Česky |

23

Bosch Power Tools

1 609 92A 1ZU | (18.5.16)

Montáž

Montáž ochranných přípravků



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Upozornění:

Po prasknutí brusného kotouče během provozu

nebo při poškození upínacích přípravků na ochranném kry-
tu/na elektronářadí musí být elektronářadí neprodleně zaslá-
no do servisního střediska, adresy viz odstavec „Zákaznická a
poradenská služba“.

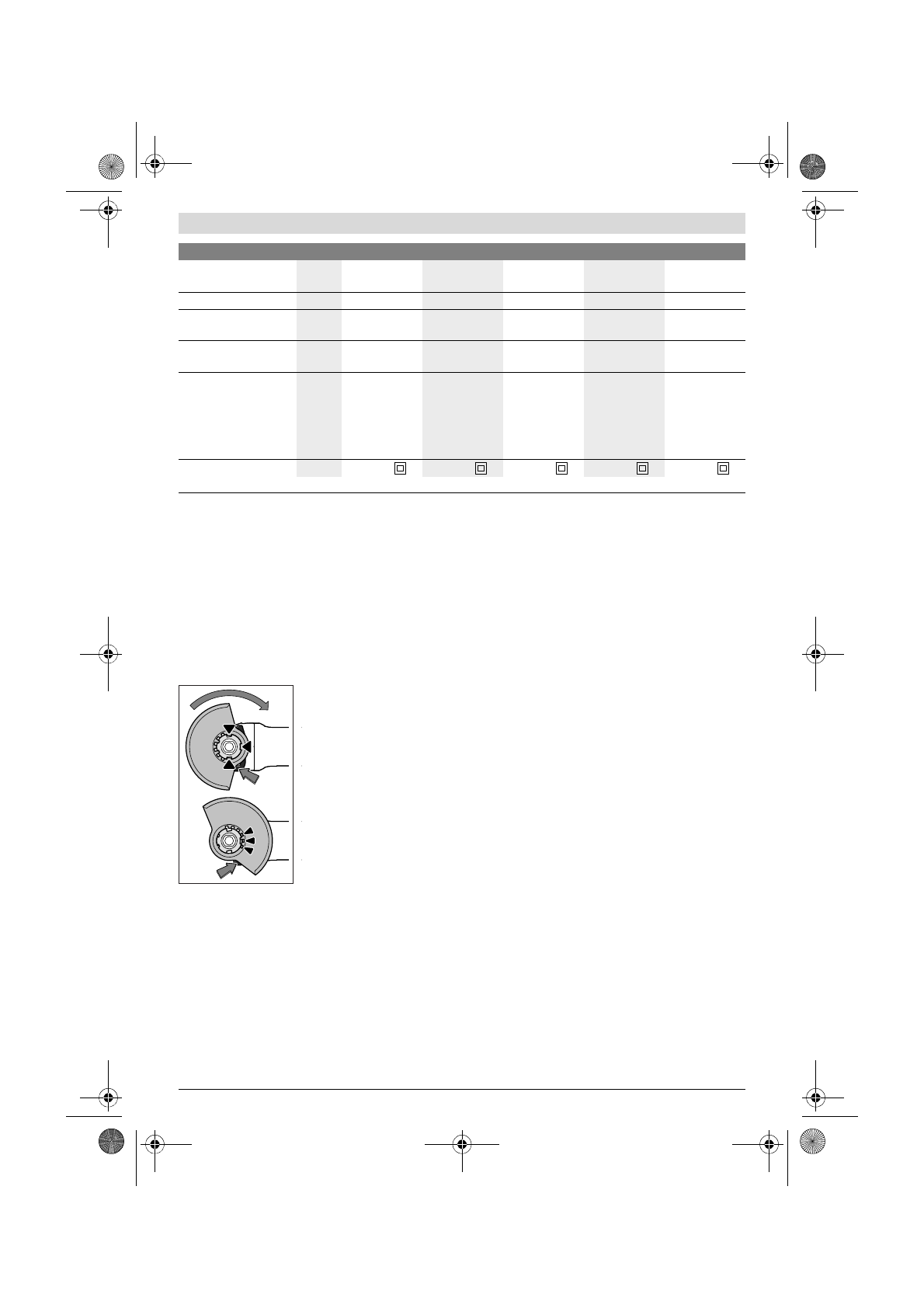

Ochranný kryt pro broušení

Ochranný kryt

6

 položte na upína-

cí místo na elektronářadí tak, až
kódovací výstupek ochranného
krytu souhlasí s upínacím mís-
tem. Přitom stlačte a podržte od-
jišťovací páčku

1

.

Zatlačte ochranný kryt

6

 na krku

vřetene až nákružek ochranného
krytu dosedne na přírubu elektro-
nářadí a ochranný kryt otočte až
zřetelně slyšitelně zaskočí.

Polohu ochranného krytu

6

 při-

způsobte potřebám pracovního
procesu. K tomu stlačte odjišťo-
vací páčku

1

 nahoru a ochranný

kryt

6

 otočte do požadované polohy.



Ochranný kryt 6 vždy nastavte tak, aby všechny 3 čer-
vené výstupky odjišťovací páčky 1 zasahovaly do pří-
slušných vybrání ochranného krytu 6.



Ochranný kryt 6 nastavte tak, aby se zamezilo odletu
jisker ve směru obsluhy.



Ochranný kryt 6 se smí nechat přetočit jen za ovládání
odjišťovací páčky 1! V opačném případě nesmí být
elektronářadí žádným způsobem dále používáno a musí
být předáno do zákaznického servisu.

Upozornění:

 Kódovací výstupky na ochranném krytu

6

 zajiš-

ťují, aby bylo možno namontovat jen k elektronářadí lícující
ochranné kryty.

Ochranný kryt pro dělení



Při dělení pomocí vázaných brusných prostředků pou-
žívejte vždy ochranný kryt pro dělení 10.



Při oddělování v kameni se postarejte o dostatečné od-
sávání prachu.

Ochranný kryt pro dělení

10

 se namontuje jako ochranný kryt

pro broušení

6

.

Odsávací kryt pro dělení s vodícími saněmi

Odsávací kryt pro dělení s vodícími saněmi

17

 se namontuje

jako ochranný kryt pro broušení

6

.

Přídavná rukojeť



Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 4.

Přídavnou rukojeť

4

 našroubujte podle způsobu práce vpravo

nebo vlevo na hlavu převodovky.

Ochrana ruky



Pro práce s pryžovým brusným talířem 13 nebo s hrn-
covým kartáčem/kotoučovým kartáčem/lamelovým
brusným kotoučem vždy namontujte ochranu ruky 12.

Ochranu ruky

12

 upevněte pomocí přídavné rukojeti

4

.

Montáž brusných nástrojů



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.



Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou.

Kotouče jsou při práci velmi horké.

Očistěte brusné vřeteno

5

 a všechny montované díly.

Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene

2

, aby se brusné vřeteno zaaretovalo.



Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene.

Jinak se může elektronářadí poškodit.

Max. průměr brusného
kotouče

mm

125

125

115

125

125

Závit brusného vřetene

M 14

M 14

M 14

M 14

M 14

Max. délka závitu brusné-
ho vřetene

mm

21

21

21

21

21

Ochrana proti znovuroz-
běhu











Hmotnost podle EPTA-
Procedure 01:2014
– s  přídavnou  rukojetí

tlumící vibrace

– se standardní přídav-

nou rukojetí

kg

kg

1,8

1,8

1,8

1,8

1,8

1,8

1,8

1,8

1,8

1,8

Třída ochrany

/

II

/

II

/

II

/

II

/

II

Úhlová bruska

PWS ...

780-125

7800

850-115

850-125

8000

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.
