Установка шлифовальных инструментов



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.



Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут.

Круги очень нагреваются во

время работы.

Очищайте шлифовальный шпиндель

5

 и все монтируемые

части.

Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя

2

 для его

фиксирования.



Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе!

В противном случае

электроинструмент может быть поврежден.

Шлифовальный круг/oтрезной круг

Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте переходники или адап-
теры.

При применении алмазных отрезных кругов следите за
тем, чтобы стрелка направления вращения на алмазном
отрезном круге соответствовала направлению вращения
электроинструмента (см. стрелку на редукторной голов-
ке).

Последовательность монтажа показана на странице с ил-
люстрациями.

Для крепления шлифовального/отрезного круга навинти-
те зажимную гайку

9

 и затяние ее ключом для круглых гаек

с 2-мя торцовыми отверстиями.



После монтажа шлифовального инструмента про-
верьте перед включением правильность монтажа и
свободное вращение инструмента. Проверьте сво-
бодное вращение шлифовального инструмента без
трения о защитный кожух или другие части.

Веерный шлифовальный круг



Для работ с веерным шлифовальным кругом всегда
устанавливайте защиту руки 12.

Резиновая шлифовальная тарелка



Для работ с резиновой шлифовальной тарелкой 13
всегда устанавливайте защиту руки 12.

Последовательность монтажа показана на странице с ил-
люстрациями.

Навинтите круглую гайку

15

 и затяните ее ключом для кру-

глых гаек с 2-мя торцовыми отверстиями.

Чашечная щетка/дисковая щетка



Для работ с чашечной щеткой всегда устанавливай-
те защиту руки 12.

Последовательность монтажа показана на странице с ил-
люстрациями.

Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы фланец шпинделя плотно прилегал в
конце резьбы шпинделя. Крепко затяните чашечную/ди-
сковую щетку вилкообразным ключом.

Допускаемый к применению шлифовальный
инструмент

Вы можете применять все названные в этом руководстве
шлифовальные инструменты.
Допустимое число оборотов [мин

-1

] или окружная ско-

рость [м/с] применяемых шлифовальных инструментов
должны быть по крайней мере не менее значений, указан-
ных в нижеследующей таблице.
Учитывайте поэтому допустимое

число оборотов или до-

пустимую окружную скорость

 на наклейке шлифоваль-

ного инструмента.

Поворот редукторной головки

Только в электроинструментах с товарным номером
3 603 CA2 0..:



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Головку редуктора можно поворачивать на 180 °. Благода-
ря этому выключатель можно повернуть в особых случаях
в более удобное для работы положение, напр., если Вы
левша.
– Снимите винт на фиксаторе

20

 рычага разблокировки

1

 (см. рис. A).

– Полностью выкрутите 4 винта (см. рис. В). Осторожно

поверните головку редуктора,

не снимая ее с корпу-

са

, в новое положение. Снова крепко затяните 4 винта.

– Снова туго закрутите фиксатор

20

 рычага разблоки-

ровки

1

 на головке редуктора (см. рис. C).

Соблюдайте указания главы «Установка защитных
устройств». Защитный кожух должен поворачиваться
только при приведении в действие рычага разблокировки

1

.

Отсос пыли и стружки



Пыль некоторых материалов, как напр., красок с
содержанием свинца, некоторых сортов древесины,
минералов и металлов, может быть вредной для здоро-
вья. Прикосновение к пыли и попадание пыли в дыха-
тельные пути может вызвать аллергические реакции
и/или заболевания дыхательных путей оператора или
находящегося вблизи персонала.

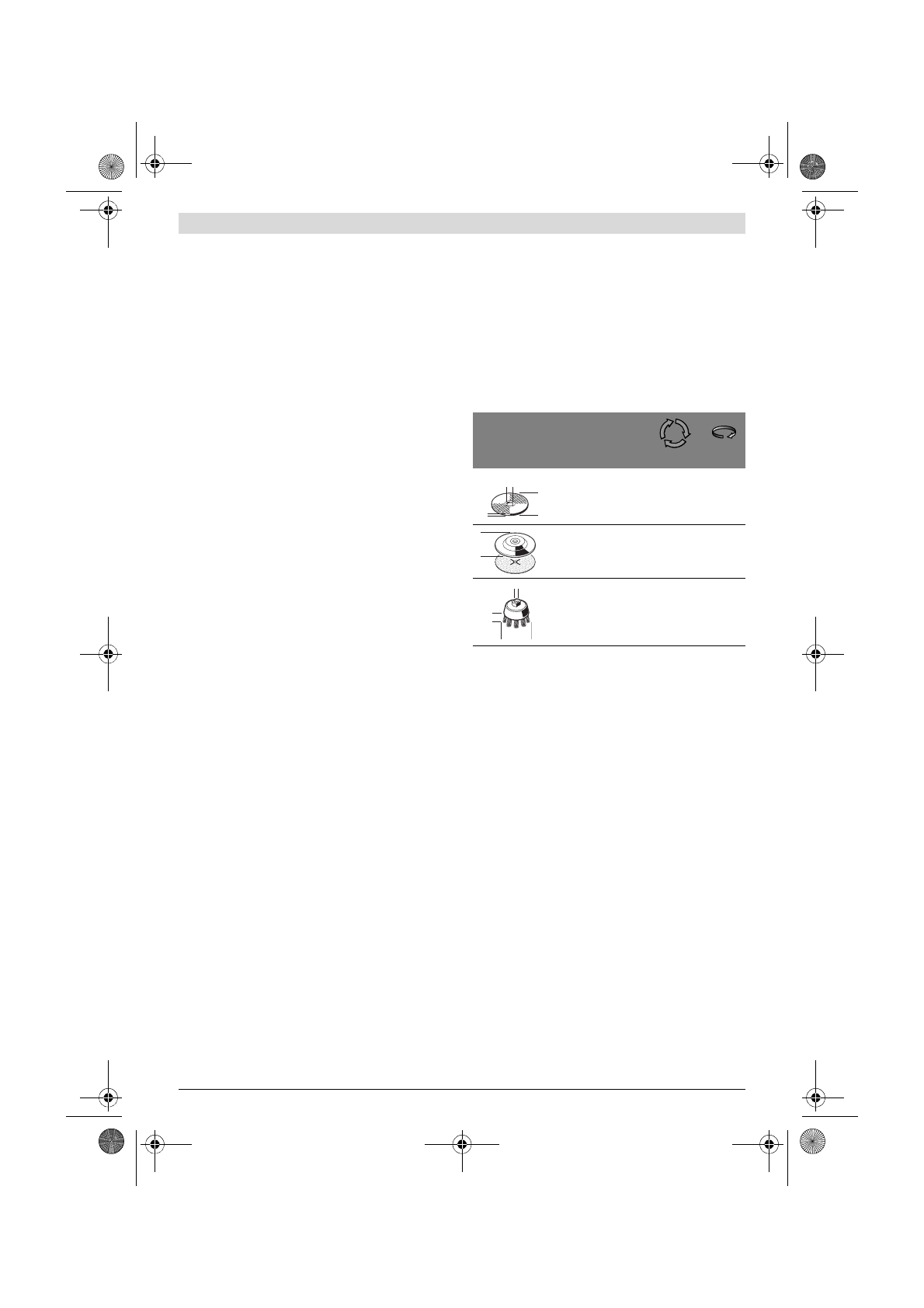

макс.

[мм]

[мм]

D

b

d

[мин

-1

]

[м/с]

115
125

6
6

22,2
22,2

11 000
11 000

80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

b

d

D

D

D

b

d
