44

 | Magyar

1 609 92A 1ZU | (18.5.16)

Bosch Power Tools

Összeszerelés

A védőberendezések felszerelése



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.

Megjegyzés:

Ha a csiszolótárcsa üzem közben eltörött, vagy

ha a védőbúra vagy az elektromos kéziszerszám felvevő egy-
ségei megrongálódtak, az elektromos kéziszerszámot azonnal
el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszol-
gálat és használati tanácsadás” fejezetben.

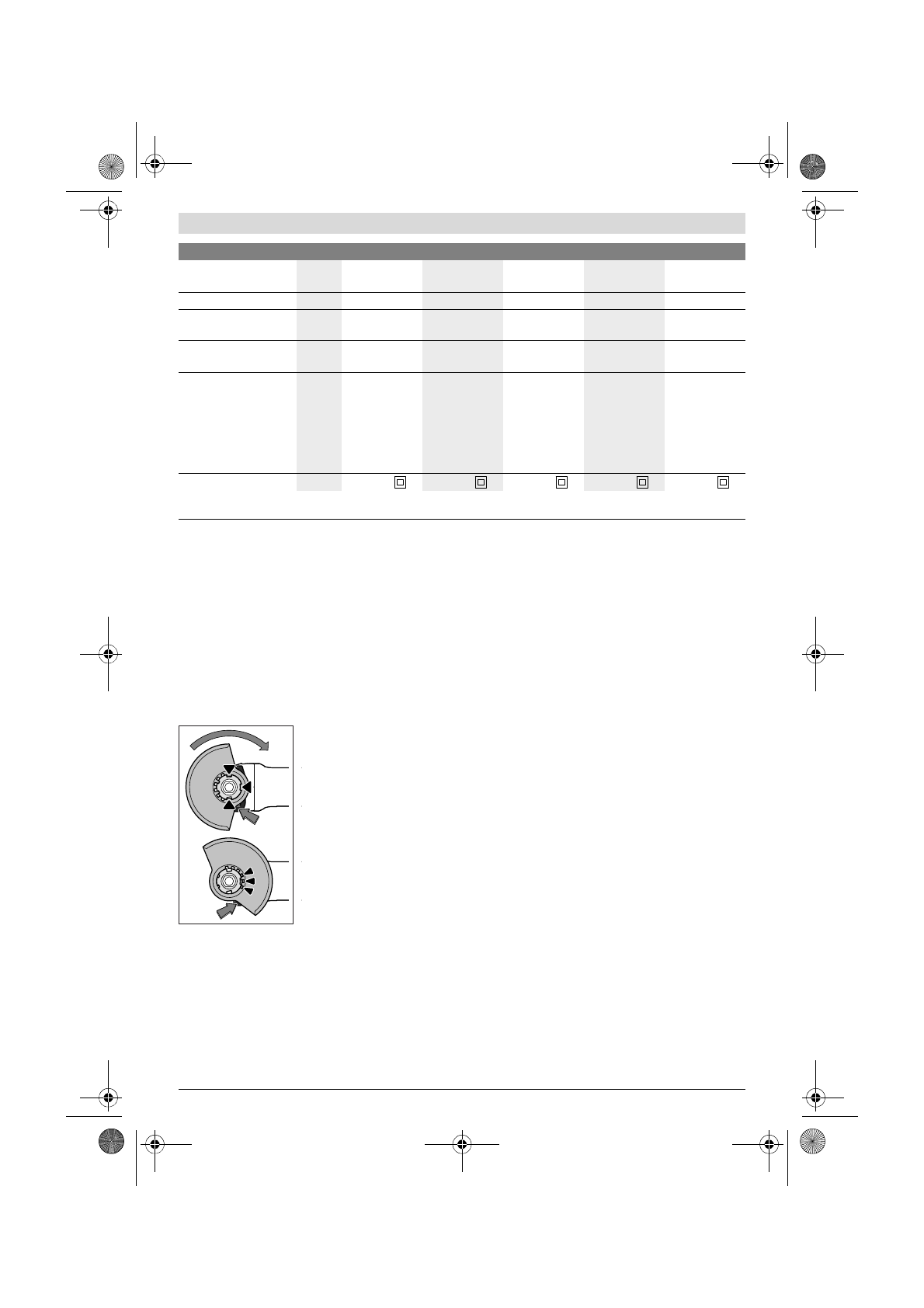

Védőbúra csiszoláshoz

Tegye fel a

6

 védőbúrát az elekt-

romos kéziszerszámon a megfele-
lő helyre, amíg a védőbúra kódo-
lóbütykei egybe nem esnek a rög-
zítő egység megfelelő bemélye-
déseivel. Nyomja le és tartsa le-
nyomva az

1

 reteszelésfeloldó

kart.

Nyomja rá a

6

 védőbúrát az orsó-

nyakra, amíg a védőbúra pereme
fel nem fekszik az elektromos ké-
ziszerszám karimájára, majd for-
dítsa el a védőbúrát, amíg az jól
hallhatóan be nem ugrik a helyé-
re.

A

6

 védőbura helyzetét a munka adottságainak megfelelően

kell megválasztani. Nyomja el ehhez felfelé az

1

 reteszelés fel-

oldó kart és fordítsa el a

6

 védőburát a kívánt helyzetbe.



Mindig úgy állítsa be a 6 védőbúrát, hogy az 1 retesze-
lés kioldó kar mind a három piros bütyke benyúljon a 6
védőbúra megfelelő bemélyedésébe.



Állítsa úgy be a 6 védőbúrát, hogy a kezelő irányába ne
repülhessen ki szikra.



A 6 védőburának csak az 1 reteszelés feloldó kar mű-
ködtetése esetén szabad forognia! Ellenkező esetben
az elektromos kéziszerszámot semmi esetre sem sza-
bad tovább használni, hanem a vevőszolgálatnál le kell
adni.

Tájékoztató:

 A

6

 védőbúrán található kódoló bütykök gon-

doskodnak arról, hogy az elektromos kéziszerszámra csak ar-
ra illő védőbúrát lehessen felszerelni.

Védőbúra daraboláshoz



Kötött csiszolóanyaggal végzett daraboláshoz mindig
használja a darabolásra szolgáló 10 védőbúrát.



Kőben végzett darabolási munkák esetén mindig gon-
doskodjon kielégítő porelszívásról.

A darabolásra szolgáló

10

 védőbúrát a csiszolásra szolgáló

6

védőbúrához hasonlóan kell felszerelni.

Elszívó búra daraboláshoz, vezetőszánnal

A darabolásra szolgáló

17

 elszívó búrát védőszánnal a csiszo-

lásra szolgáló

6

 védőbúrához hasonlóan kell felszerelni.

Pótfogantyú



Az elektromos kéziszerszámot csak az arra felszerelt 4
pótfogantyúval együtt szabad használni.

Csavarja be a

4

 pótfogantyút a munkának megfelelő helyzet-

ben a hajtómű jobb vagy bal oldalába.

Kézvédő



A 13 gumi csiszolótányérral vagy a csészelakú kefé-
vel/kefés tárcsával/legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a kézvédőt 12.

Rögzítse a

12

 kézvédőt a

4

 pótfogantyúval.

max. csiszolókorong
átmérő

mm

125

125

115

125

125

Csiszolóorsó menete

M 14

M 14

M 14

M 14

M 14

A csiszolótengely maxi-
mális menethossza

mm

21

21

21

21

21

Újraindulás elleni véde-
lem











Súly az „EPTA-Procedure
01:2014” (01:2014
EPTA-eljárás) szerint
– rezgéscsillapító pótfo-

gantyúval

– standard pótfogantyú-

val

kg

kg

1,8

1,8

1,8

1,8

1,8

1,8

1,8

1,8

1,8

1,8

Érintésvédelmi osztály

/

II

/

II

/

II

/

II

/

II

Sarokcsiszoló

PWS ...

780-125

7800

850-115

850-125

8000

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelek-
ben ezek az adatok változhatnak.
