 Українська |

69

Bosch Power Tools

1 609 92A 1ZU | (18.5.16)

Монтаж шліфувальних інструментів



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.



Не торкайтеся до шліфувальних і відрізних кругів,
поки вони не охолонуть.

Круги під час роботи дуже

нагріваються.

Прочистіть шліфувальний шпиндель

5

 і всі деталі, що

будуть монтуватися.

При монтажі і демонтажі шліфувальних інструментів
натисніть на фіксатор шпинделя

2

, щоб зафіксувати

шліфувальний шпиндель.



Перш, ніж натискати на фіксатор шпинделя,
зачекайте, поки шліфувальний шпиндель не
зупиниться!

В противному разі електроприлад може

пошкодитися.

Шліфувальний/відрізний круг

Зважайте на розміри шліфувальних інструментів. Отвір за
своїм діаметром має пасувати до опорного фланця. Не
використовуйте адаптери або перехідники.

При використанні алмазних відрізних дисків слідкуйте за
тим, щоб стрілка напрямку обертання на алмазному
відрізному диску відповідала напрямку обертання
електроприладу (див. стрілку напрямку обертання на
головці редуктора).

Послідовність монтажу показана на сторінці з малюнком.

Для закріплення шліфувального/відрізного круга
накрутіть затискну гайку

9

 і закрутіть її за допомогою

гайкового ключа.



Після монтажу шліфувального інструмента, перш
ніж вмикати прилад, перевірте, чи правильно
вмонтований шліфувальний інструмент і чи вільно
він може обертатися. Впевніться, що шліфувальний
інструмент не зачіпає захисний кожух або інші
деталі.

Віялоподібний шліфувальний круг



Для роботи з віялоподібним кругом завжди
монтуйте захист для рук 12.

Гумовий тарілчаcтий шліфувальний круг



Для робіт з гумовим тарілчастим шліфувальним
кругом 13 завжди монтуйте захист для рук 12.

Послідовність монтажу показана на сторінці з малюнком.

Накрутіть круглу гайку

15

 і затягніть її гайковим ключем.

Чашкова/дискова щітка



Для роботи з чашковою або дисковою щіткою
завжди встановлюйте захист для рук 12.

Послідовність монтажу показана на сторінці з малюнком.

Чашкову/дискову щітку треба накручувати на
шліфувальний шпиндель настільки, щоб вона щільно
прилягала до фланця шліфувального шпинделя в кінці
різьби. Затягніть чашкову/дискову щітку гайковим
ключем.

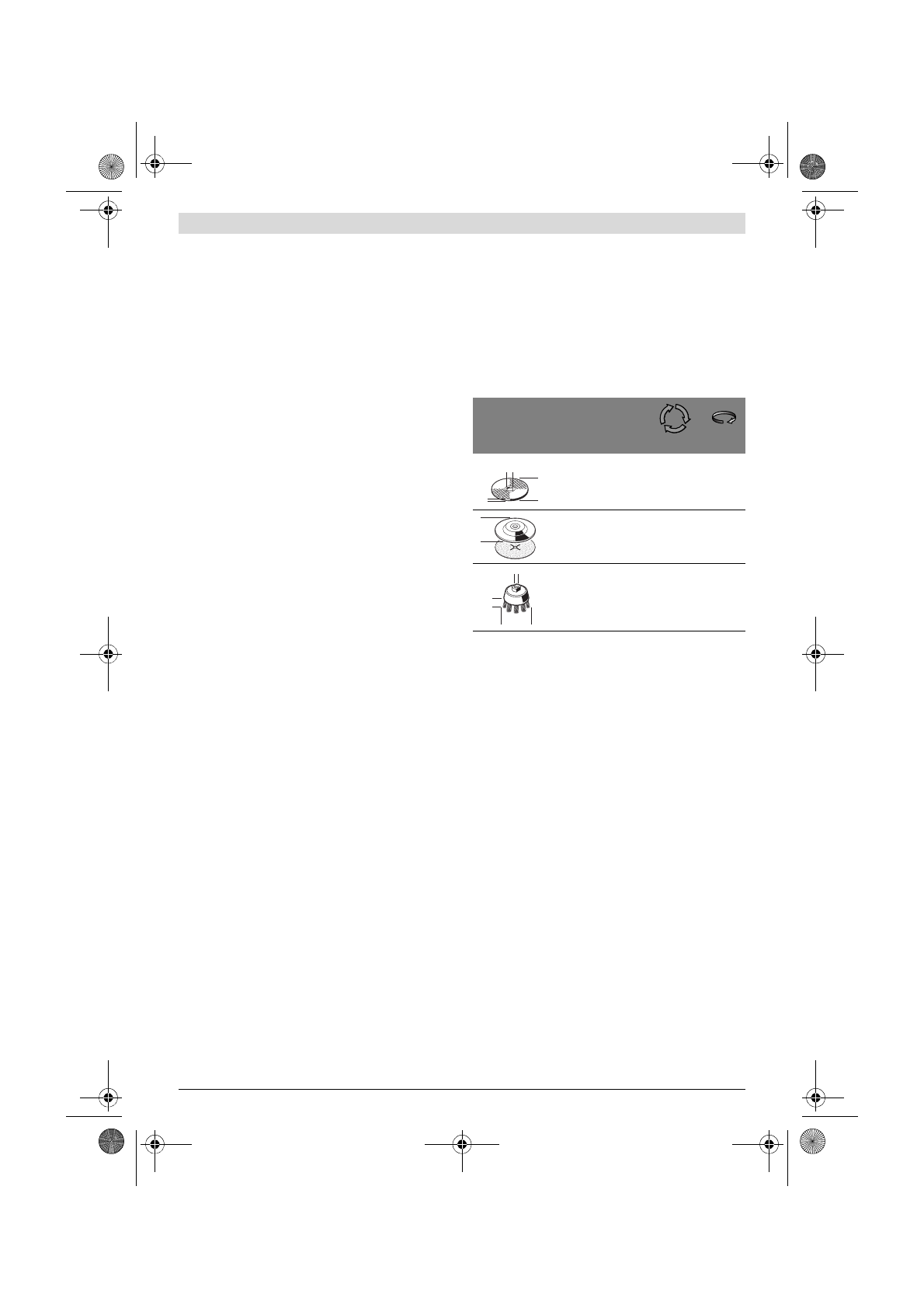

Дозволені шліфувальні інструменти

Ви можете використовувати усі названі в цій інструкції
шліфувальні інструменти.

Допустима частота обертання [хвил.

-1

] або колова

швидкість [м/с] використовуваних шліфувальних
інструментів має як мінімум відповідати даним,
зазначеним в нижчеподаній таблиці.

З цієї причини зважайте на допустиму

частоту обертання

або колову швидкість

, що зазначені на етикетці

шліфувального інструмента.

Повертання головки редуктора

Лише в електроінструментах з товарним номером
3 603 CA2 0..:



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.

Головку редуктора можна повертати на 180 °. Це
забезпечує кращий доступ до вимикача при виконанні
певних робіт, напр., якщо Ви лівша.

– Зніміть гвинт на фіксаторі

20

 розблокувального важеля

1

 (див. мал. A).

– Повністю викрутіть 4 гвинти (див. мал. B). Обережно

поверніть головку редуктора,

не знімаючи її з корпуса

в нове положення. Знову затягніть туго 4 гвинти.

– Знову міцно закрутіть фіксатор

20

 розблокувального

важеля

1

 на головці редуктора (див. мал. C).

Дотримуйтеся вказівок, що містяться в розділі «Монтаж
захисних пристроїв». Захисний кожух повинен
повертатися лише при приведенні в дію
розблокувального важеля

1

.

Відсмоктування пилу/тирси/стружки



Пил таких матеріалів, як напр., лакофарбових покрить,
що містять свинець, деяких видів деревини, мінералів і
металу, може бути небезпечним для здоров’я.
Торкання або вдихання пилу може викликати у Вас або
у осіб, що знаходяться поблизу, алергічні реакції та/або
захворювання дихальних шляхів.

макс.

[мм]

[мм]

D

b

d

[хвил.

-1

]

[м/с]

115
125

6
6

22,2
22,2

11 000
11 000

80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

b

d

D

D

D

b

d
