56

 | Русский

2 609 006 764 | (18.1.13)

Bosch Power Tools

Заявление о соответствии

С полной ответственностью мы заявляем, что описанный
в разделе «Технические данные» продукт соответствует
нижеследующим стандартам или нормативным докумен-
там: EN 60745 согласно положениям Директив
2011/65/EC, 2004/108/ЕС, 2006/42/EС.

Техническая документация (2006/42/EС):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.12.2012

Сборка

Установка защитных устройств



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Указание:

При поломке шлифовального круга во время

работы или при повреждении устройств крепления защит-
ного кожуха/электроинструмента электроинструмент дол-
жен быть немедленно направлен в сервисную мастер-
скую, адреса см. раздел «Сервис и консультирование на
предмет использования продукции».

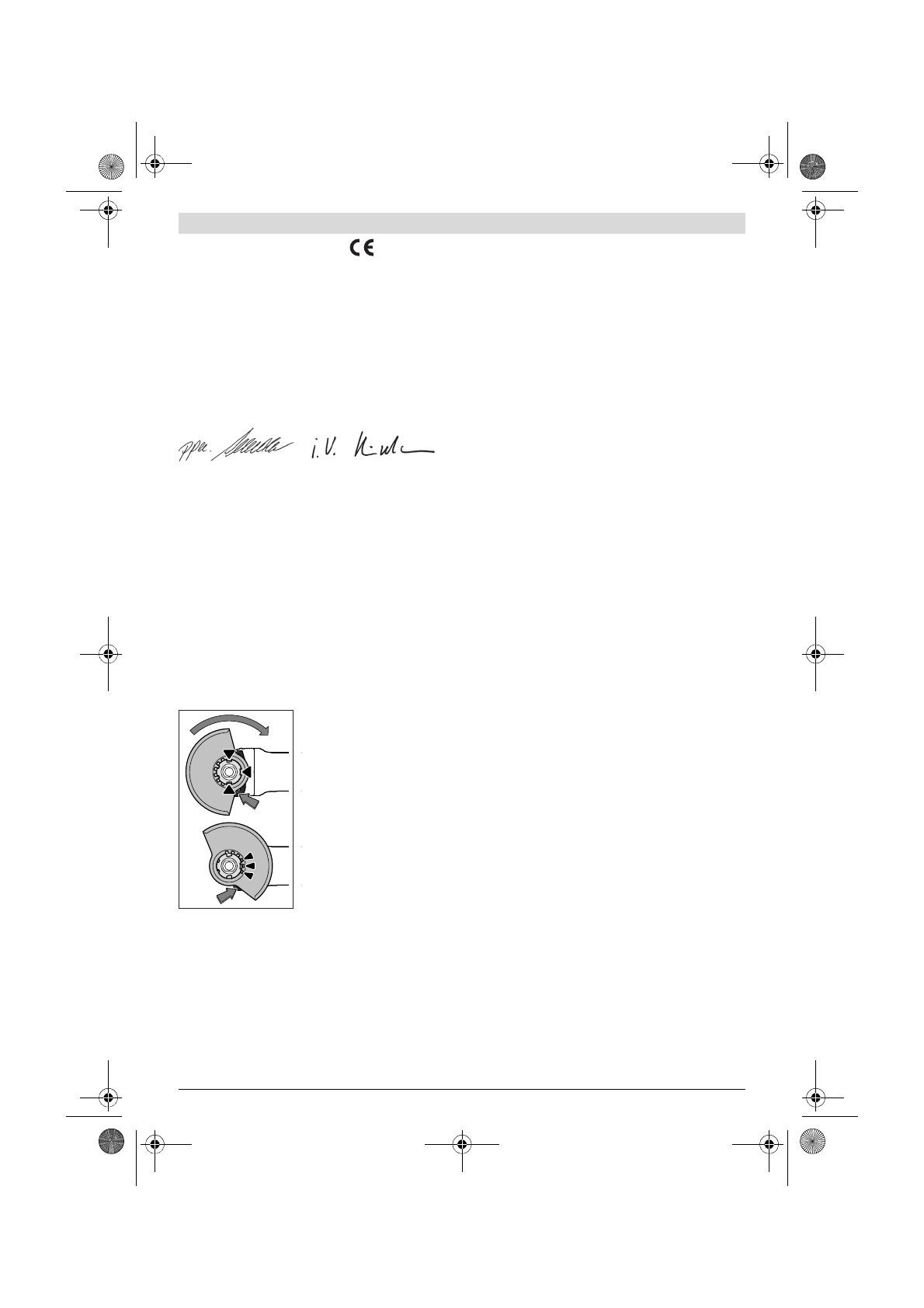

Защитный кожух для шлифования

Установите защитный кожух

6

на посадочную поверхность
электроинструмента так, чтобы
кулачки кодирования кожуха
совпали с посадочной повер-
хностью. Нажмите и держите
при этом рычаг разблокировки

1

.

Прижав, посадите защитный ко-
жух

6

 на шейку шпинделя, что-

бы буртик на кожухе сел на фла-
нец электроинструмента, и по-
верните защитный кожух до
слышимого фиксирования.

Установите защитный кожух

6

 в соответствии с требовани-

ями рабочего процесса. Для этого придавите рычаг раз-
блокировки

1

 вверх и поверните защитный кожух

6

 в же-

лаемое положение.



Устанавливайте защитный кожух 6 всегда таким
образом, чтобы все 3 красных кулачка рычага раз-
блокировки 1 зашли в соответствующие отверстия
защитного кожуха 6.



Установите защитный кожух 6 так, чтобы исключал-
ся выброс искр в направлении оператора.



Защитный кожух 6 должен поддаваться повороту
только после задействования рычага разблокиров-
ки 1! В противном случае электроинструмент нель-
зя больше использовать и его нужно сдать в серви-
сную мастерскую.

Указание:

 Кулачки кодирования

6

 гарантируют установку

только подходящего к электроинструменту защитного ко-
жуха.

Защитный кожух для отрезания



Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 10.



Для резки камня обеспечьте достаточный отсос пы-
ли.

Защитный кожух для отрезания

10

 монтируется так же,

как и защитный кожух для шлифования

6

.

Защитный кожух для отрезания с направляющими са-
лазками

Защитный кожух для отрезания с направляющими салаз-
ками

17

 монтируется так же, как и защитный кожух для

шлифования

6

.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 4.

Привинтите дополнительную рукоятку

4

 справа или слева

от редукторной головки в зависимости от способа работы.

Защитный щиток руки



Для работ с резиновой шлифовальной тарелкой 13
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 12.

Закрепляйте защитный щиток

12

 дополнительной рукоят-

кой

4

.

Установка шлифовальных инструментов



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.



Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут.

Круги очень нагреваются во

время работы.

Очищайте шлифовальный шпиндель

5

 и все монтируемые

части.

Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя

2

 для его

фиксирования.



Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе!

В противном случае

электроинструмент может быть поврежден.

Шлифовальный круг/oтрезной круг

Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте переходники или адап-
теры.

При применении алмазных отрезных кругов следите за
тем, чтобы стрелка направления вращения на алмазном

Dr. Egbert Schneider
Senior Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
