120

 | Hrvatski

2 609 006 764 | (18.1.13)

Bosch Power Tools

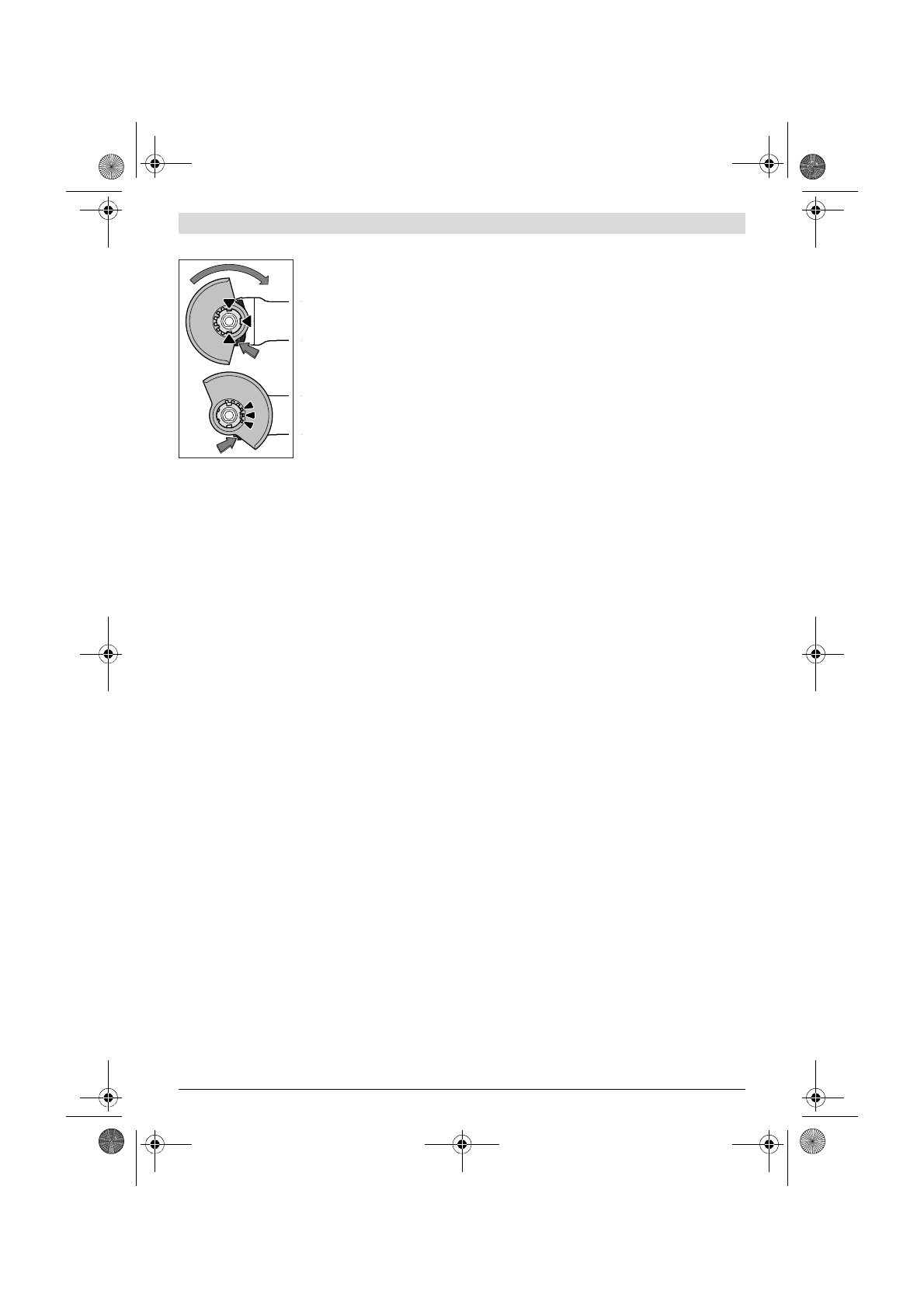

Štitnik za brušenje

Stavite štitnik

6

 na stezač na elek-

tričnom alatu, sve dok se kodirni
izdanak štitnika ne poklopi sa ste-
začem. Kod toga pritisnite i držite
pritisnutu polugu za deblokiranje

1

.

Pritisnite štitnik

6

 na rukavac vre-

tena, sve dok naslon štitnika ne
sjedne na prirubnicu električnog
alata i okrenite štitnik sve dok čuj-
no ne preskoči.

Prilagodite položaj štitnika

6

 po-

trebama radne operacije. Kod to-
ga polugu za deblokiranje

1

 priti-

snite prema gore i okrenite štitnik

6

 u željeni položaj.



Štitnik za brušenje 6 namjestite tako da sva 3 crvena iz-
danka poluge za deblokiranje 1 zahvate u odgovarajuće
otvore štitnika za brušenje 6.



Montirajte štitnik 6 tako da se spriječi letanje iskri u
smjeru osobe koja radi sa električnim alatom.



Štitnik 6 se ne smije zakretati pod djelovanjem poluge
za deblokiranje 1! Inače se električni alat ni u kojem
slučaju ne smije dalje koristiti i mora se odnijeti u ser-
vis.

Napomena:

 Kodirni izdanak na štitniku

6

 osigurava da se mo-

že montirati samo jedan štitnik koji odgovara električnom ala-
tu.

Štitnik za rezanje



Kod rezanja sa kompozitnim brusnim sredstvima za re-
zanje koristite uvijek štitnik za rezanje 10.



Kod rezanja kamena treba osigurati zadovoljavajuće
odsisavanje prašine.

Štitnik za rezanje

10

 se ugrađuje kao i štitnik za brušenje

6

.

Usisna hauba za rezanje sa vodilicama

Usisna hauba za rezanje sa vodilicama

17

 montira se kao štit-

nik za brušenje

6

.

Dodatna ručka



Vaš električni alat koristite samo s dodatnom ručkom
4.

Dodatnu ručku

4

 uvijte na glavu prijenosnika desno ili lijevo,

ovisno od načina rada.

Zaštita ruku



Za radove sa gumenim brusnim tanjurom 13 ili sa lon-
častom četkom/pločastom četkom/lepezastom bru-
snom pločom uvijek montirajte štitnik za ruke 12.

Štitnik za ruke

12

 pričvrstite sa dodatnom ručkom

4

.

Montaža brusnih alata



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.



Ne dirajte brusnu ploču za brušenje i brusnu ploču za
rezanje prije nego što se ohladi.

Brusne ploče se pri radu

jako zagriju.

Očistite brusno vreteno

5

 i sve dijelove koje treba montirati.

Za stezanje i otpuštanje brusnih alata, za utvrđivanje brusnog
vretena pritisnite tipku za utvrđivanje vretena

2

.



Tipku za utvrđivanje vretena pritisnite samo dok bru-
sno vreteno miruje.

Električni alat bi se inače mogao ošte-

titi.

Brusne ploče/Brusne ploče za rezanje

Pazite na dimenzije brusnih alata. Promjer otvora mora odgo-
varati steznoj prirubnici. Ne koristite adapter ili redukcijski
element.

Kod primjene dijamantnih ploča za rezanje pazite da se poklo-
pi strelica smjera rotacije na dijamantnoj ploči za rezanje sa
smjerom rotacije električnog alata (vidjeti smjer rotacije na
glavi prijenosnika).

Redoslijed montaže je vidljiv na stranici sa slikama.

Za pričvršćenje brusne ploče/ploče za rezanje navrnite steznu
maticu

9

 i stegnite je račvastim ključem.



Nakon montaže brusnog alata, prije uključivanja pro-
vjerite da li je brusni alat ispravno montiran i da li se
može slobodno okretati. Brusna ploča ne smije strugati
po štitniku ili nekim drugim dijelovima.

Lepezasta brusna ploča



Za radove sa lepezastom brusnom pločom montirajte
uvijek štitnik za ruke 12.

Gumeni brusni tanjur



Za radove sa gumenim brusnim tanjurom 13 montirajte
uvijek štitnik za ruke 12.

Redoslijed montaže je vidljiv na stranici sa slikama.

Navrnite okruglu maticu

15

 i stegnite je račvastim ključem.

Lončaste četke/pločaste četke



Za radove sa lončastom četkom ili pločastom četkom
uvijek ugradite štitnik za ruke 12.

Redoslijed montaže je vidljiv na stranici sa slikama.

Lončaste četke/pločaste četke moraju se toliko navrnuti na
brusno vreteno da naliježu na prirubnicu brusnog vretena, na
kraju navoja brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.

Dopušteni brusni alati

Možete koristiti sve brusne alate spomenute u ovim uputama
za uporabu.

Dopušten broj okretaja [min

-1

], odnosno obodna brzina

[m/s] korištenog brusnog alata mora barem odgovarati poda-
cima u donjoj tablici.

Zbog toga se pridržavajte dopuštenog

broja okretaja, odno-

sno obodne brzine

 sa naljepnice brusnog alata.
