110

 | Slovensko

2 609 006 764 | (18.1.13)

Bosch Power Tools



Vselej nastavite zaščitni pokrov 6 tako, da bodo 3 rde-
ča odmikala deblokirne ročice 1 prijela v ustrezne od-
prtine zaščitnega pokrova 6.



Zaščitni pokrov 6 naj bo nastavljen tako, da bo iskrenje
v smeri upravljalca onemogočeno.



Zaščitni pokrov 6 se sme premikati samo po aktiviranju
ročice za deblokiranje 1! V nasprotnem primeru nadalj-
nja uporaba električnega orodja ni dovoljena in ga je
treba dostaviti na popravilo v servisno delavnico.

Opozorilo:

 Na zaščitnem pokrovu

6

 so kodirne zareze, ki so

tam zato, da se na električno orodje lahko montira samo
ustrezen zaščitni pokrov.

Zaščitni pokrov za rezanje



Pri rezanju z vezanimi brusilnimi sredstvi morate ve-
dno uporabiti zaščitni pokrov za rezanje 10.



Pri rezanju kamna morate poskrbeti za dovolj dobro od-
sesovanje prahu.

Zaščitni pokrov za rezanje

10

 se montira kot zaščitni pokrov

za brušenje

6

.

Odsesovalni pokrov za rezanje z drsnim vodilom

Odsesovalni pokrov za rezanje z drsnim vodilom

17

 se monti-

ra kot zaščitni pokrov za brušenje

6

.

Dodatni ročaj



Električno orodja uporabljajte samo skupaj z dodatnim
ročajem 4.

Odvisno od delovnega postopka privijte dodatni ročaj

4

 na

desno ali levo stran glave gonila.

Ščitnik za roke



Pri delih z gumijastim brusilnim krožnikom 13 ali lonča-
sto ščetko/ploščato ščetko/pahljačastim brusilnim ko-
lutom naj bo ščitnik za roke 12 vedno montiran.

Ščitnik za roke

12

 pritrdite z dodatnim ročajem

4

.

Nontaža brusilnih orodij



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.



Ne dotikajte se brusilnih in rezalnih plošč, dokler se ni-
so ohladila.

Plošče postanejo pri delu zelo vroče.

Očistite brusilno vreteno

5

 in vse dele, ki so predvideni za

montažo.

Za pritrjevanje in sprostitev brusilnih orodij pritisnite tipko za
aretiranje vretena

2

 in fiksirajte vreteno.



Tipko za aretiranje vretena pritiskajte samo pri mirujo-
čem brusilnem vretenu.

V nasprotnem primeru se lahko

električno orodje poškoduje.

Brusilni kolut/rezalna plošča

Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora
ujemati s prijemalno prirobnico. Uporaba adapterjev ali redu-
cirnih komadov ni dovoljena.

Pri uporabi diamantnih rezalnih kolutov pazite, da se bosta
puščica smeri vrtenja na diamantnem rezalnem kolutu in smer
vrtenja električnega orodja (glejte puščico smeri vrtenja na
glavi gonila) ujemali.

Zaporedje montaže je prikazano na strani z grafiko.

Za pritrditev brusilnega koluta/rezalne plošče najprej privijte
napenjalno matico

9

 in jo nato zategnite s ključem z dvema lu-

knjama.



Preverite po montaži brusilnega orodja pred vklopom,
ali je brusilno orodje koretno montirano in ali se lahko
prosto vrti. Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

Pahljačasti brusilni kolut



Za dela, kjer uporabljate pahljačaste brusilne kolute,
vedno montirajte ščitnik za roke 12.

Gumijasti brusilni krožnik



Za dela, kjer uporabljate gumijaste brusilne krožnike
13, vedno montirajte ščitnik za roke 12.

Zaporedje montaže je prikazano na strani z grafiko.

Privijte okroglo matico

15

 in jo zategnite s ključem z dvema lu-

knjama.

Lončasta ščetka/ploščata ščetka



Za dela, kjer uporabljate krtačne lonce ali krtačne kolu-
te, vedno montirajte ščitnik za roke 12.

Zaporedje montaže je prikazano na strani z grafiko.

Lončasta ščetka/ploščata ščetka mora biti na brusilno vrete-
no privita tako, da trdno nalega na prirobnici brusilnega vrete-
na na koncu navoja. Lončasto ščetko/ploščato ščetko trdno
privijte z viličastim ključem.

Dovoljena brusilna orodja

Uporabljate lahko vsa brusilna orodja, ki so navedena v tem
navodilu za uporabo.

Dovoljeno število vrtljajev [min

-1

] oziroma obodna hitrost

[m/s] uporabljenenih brusilnih orodij morata znašati najmanj
toliko, kolikor znašajo vrednosti v spodnji tabeli.

Upoštevajte torej dovoljeno

število vrtljajev oziroma obo-

dno hitrost

 na etiketi brusilnega orodja.

Obračanje glave gonila

Samo pri električnih orodjih s številko izdelka
3 603 CA2 0..:



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.

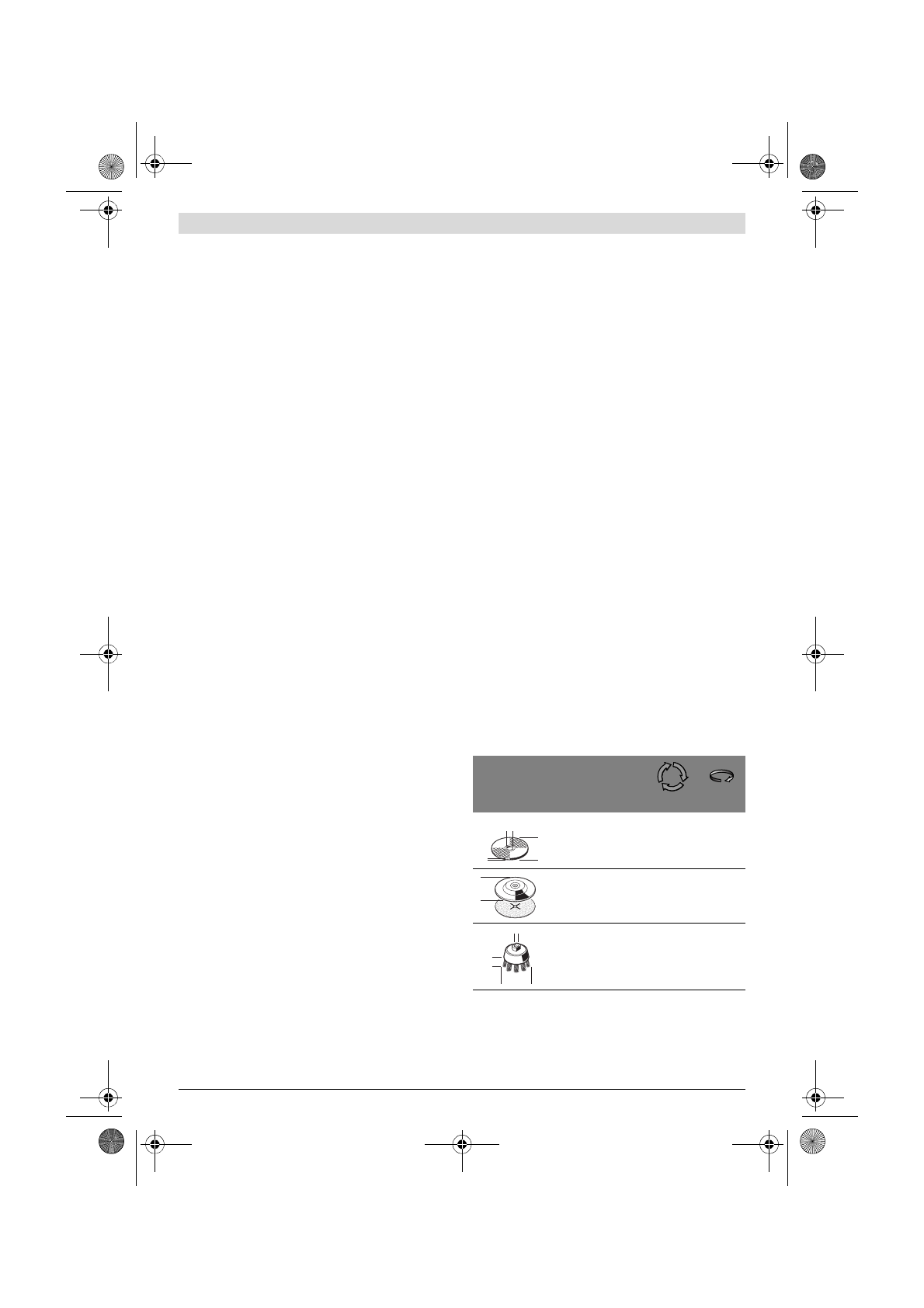

maks.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125

6
6

22,2
22,2

11 000
11 000

80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

b

d

D

D

D

b

d
